光学ガラス

均質性の高いガラスの特性

仕様

ショットは 5 段階の均質性を持つガラスを提供します。 入念に制御された製造工程により、 H4 品質のガラス片は最大で 2 x 10 ^-6 のバレー屈折率変動を有し、品質レベル H5 は 1 x 10 ^-6 の値を達成します。 屈折率の最大変動は、 ISO 12123 に従ってピーク値からバレー値で表されます。



光学ガラスの均質性

屈折率の均質性に関する要件の増加は、 ISO 10110 と ISO 12123 の規格に準拠した 5 つのクラスで構成されています。

均質クラスおよびそれらの屈折率および適用性の最大変動は、ダウンロードセクションの「光学式ガラスカタログ」に記載されています。 1.4 屈折率均質性）

ショットは、高い均質性を持つファインアニール処理されたカットブランクとして、幅広い光学ガラスを提供しています。 使用可能なガラスの種類、寸法、均質度の概要については、当社の「光学式ガラスカタログ」をダウンロードセクションでご覧ください。 （ 1.4.1 均質ガラスは在庫から入手可能）

i線ガラスの特性

供給形態

最大直径 300 mm 、最大厚さ 100 mm の i線ガラスをご用意しています。 ご要望に応じて寸法のカスタマイズも可能です。

カスタマイズされた形状には以下が含まれます。

• CNC 機械加工
• コーティングあり
• 研磨済み
• サブアセンブリ済み



屈折率均一性 屈折率の最大変動はガラスの寸法によって異なります。

• Ø 150 mm  、最大変動 0.5 · 10 -6
• Ø 200 mm  、最大変動 1.0 · 10 -6 (H5)
• Ø 250 mm  、最大変動 2.0 · 10 -6 (H4)

また、 i線 ガラス製の高精度光学部品も提供しています。

仕様

均質性、気泡 / 内包物、および分散値は、ダウンロードセクションの「光学式ガラスカタログ」に記載されています。



品質保証

• i線 ガラスは均質性、応力複屈折、線条、泡、内包物を 100 ％ 管理することができます。
• 屈折率と透過率は統計的に制御されます。



HT および HTultra ガラスの特性

* 透過率 0.7 および 0.05
** 厚さ 10 mm 、波長 400 nm の波長

高透過率 ***

N-BAK4HT 、 n_d = 1.5883 、 v _d = 55.98





N-BK7HT, n_d  = 1.51680 、 v _d  = 64.17





N-KZFS4HT, n_d  = 1.61336 、 v _d  = 44.49





N-LASF9HT, n_d  = 1.85025 、 v _d  = 32.17





N-LASF45HT, n_d  = 1.80107 、 v _d  = 34.97





N-SF6HTultra, nd=1.80518, vd= 32.36





N-SF57HTultra, nd=1.84666, vd= 23.78



*** データシート中の標準光学ガラスの内部透過率曲線はガラスタイプ HT および HTultra の中央値で構成されているのに対して、ガラスの内部透過率曲線は可視スペクトルの内部透過率の最小値として保証されています。 グラフィックは、 25 mm のサンプル厚に有効です。



供給形態

HT および HTultra ガラスにはさまざまな供給形態があります。コンポーネント

• 研磨プリズム(10 mm ～ 200 mm の寸法)
• 寸法 3 mm ～ 200 mm のレンズ

プレス品

• 直径 5 mm ～ 320 mm 、中心厚さ 2 mm ～ 100 mm

未加工ガラス

• 寸法 ≤ 50 mm のストリップ
• 寸法 190 mm x 180 mm x 140 mm のブロック

ご要望に応じて、その他の供給形態や寸法も可能です(ガラスの種類に応じて異なります)。

また、光学ガラス製の高精度光学部品も提供しています。

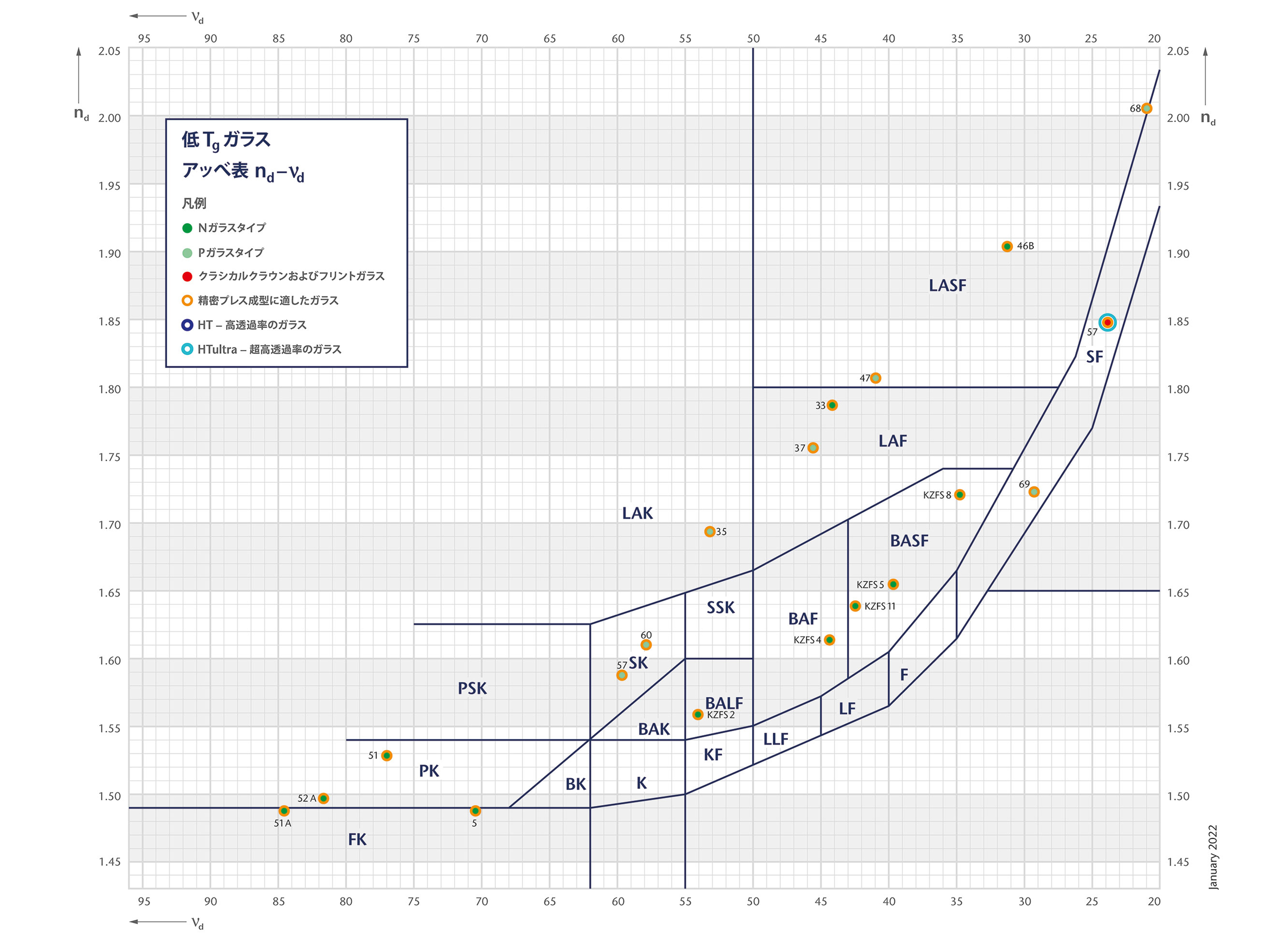

精密モールド用の低 Tg ガラスの特性



低 Tg ガラスは、精密モールドに好適なガラス転移温度、及び偏差の傾向を低減し、かつ成形温度範囲内の成形型材料との反応を低減するための特殊ガラス組成物を有しております。



精密ガラスをモールドする際には、表面品質を維持しながら、磨き上げられたプリフォームまたはファイヤーポリッシュされたプリフォームが最終的な形状に成形されます。 成形工程の一般的な温度範囲は 500 ～ 700°C で、金型材料の動作寿命の延長とプレス工程の大幅な時間短縮を可能にします。



材質



仕様と公差については、ダウンロードセクションの「精密モールド用光学材料データシート」をご覧ください。

供給形態: 精密モールド用低 Tg ガラスは、さまざまな形態でご利用可能です。



光学ガラスロッド

• 直径 1 mm ～ 7.5 mm 、最大長さ 1,000 mm のさまざまな形状に対応
• 直径 7.5 mm ～ 12.5 mm 、最大長さ 140 mm のさまざまな表面品質



ボールレンズ

• 直径 0.8 mm ～ 320 mm のさまざまなフォーマット

ご要望に応じて、その他の供給形態および寸法も可能です。



耐放射線ガラスの特性

高電離放射線のある環境での使用

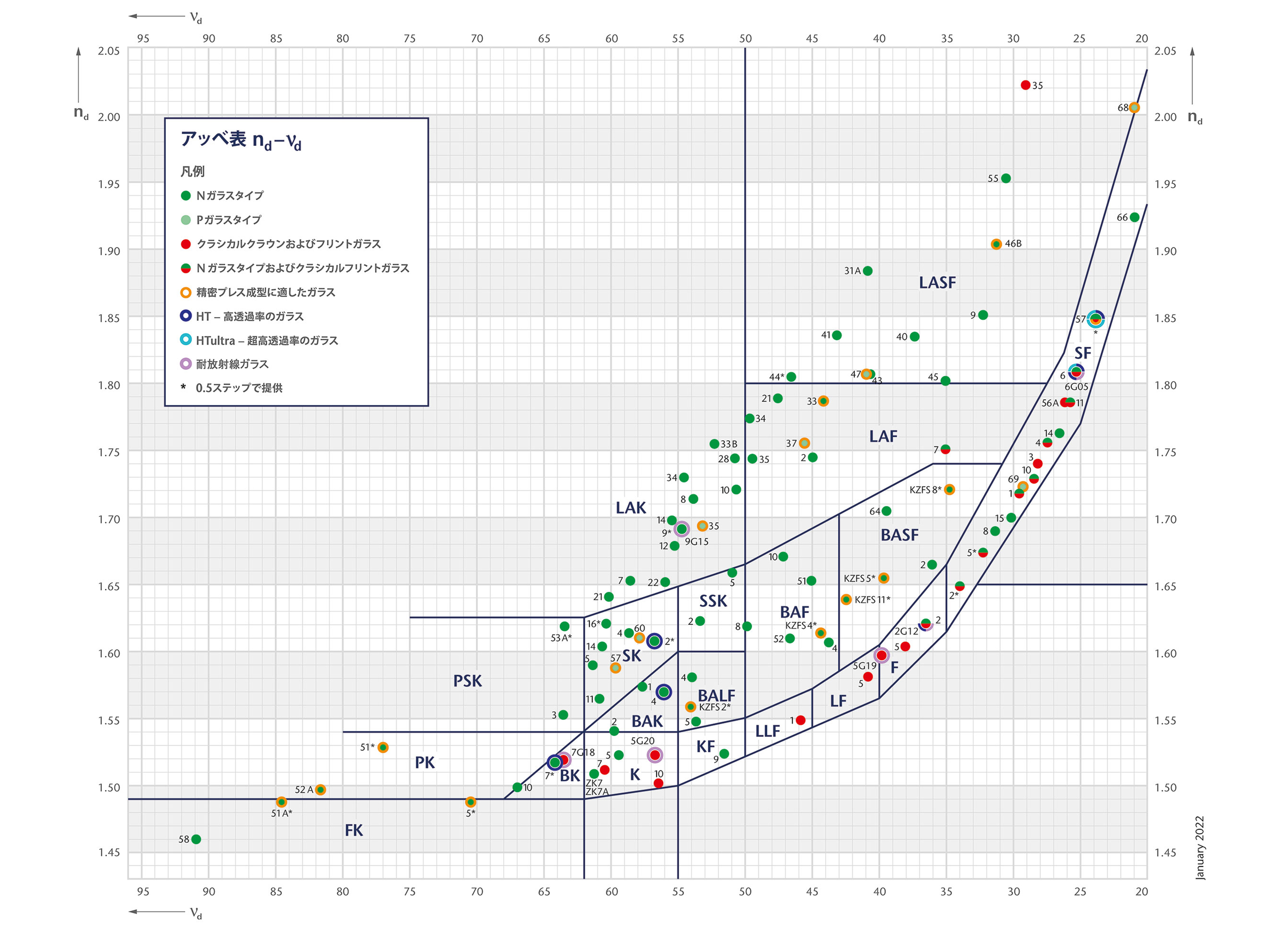

ショット アドバンスドオプティクス は様々な分散特性を持つ各種耐放射線ガラスを提供しています。

• BK7G18
• LF5G19
• LF5G15
• K5G20
• LAK9G15
• F2G12
• SF6G05

これらのガラスの種類は高い放射能を持つ環境での使用に適しています。 放射線抵抗は、ガラスのタイプによって異なりますが、BK7G18やLF5G19などの一部のタイプでは極めて高い場合があります。

LAK9G15を除くすべての放射線耐性ガラスには、通常、光学ガラスカタログに従った標準の泡品質があることに注意してください。 LAK9G15の内部の泡の合計許容断面積は、直径 0.03 mmを超える気泡について100 ccm当たり0.1 mm²です。 直径0.03mm未満の異物はこのタイプのガラスでは一般的であり、製造方法によっては避けることができません。



供給形態

耐放射線ガラスには様々なタイプがあります。

• カットブランク
• プレス品
• ロッド

ご要望に応じて寸法のカスタマイズも可能です。また、耐放射線ガラス製の高精度光学部品も提供

しています



品質保証

• 屈折率と分散の試験証明書と詳細な透過率データは、ご要望に応じて提供いたします。
• 内部品質および応力複屈折の検査のための「 セナモント＝フリーデル」法に従った正確な測定顕微鏡および応力測定のセットアップ
• 光学的均質性検査用の最大直径 24 インチの開口部を備えた干渉計
