光学ガラス

ショットの光学ガラス製品のポートフォリオは、世界中の非常に複雑で精密な画像処理装置で使用されています。 しかし、非常に特殊なアプリケーションに適した主要な特性と特性を持つ 5 つの異なる製品があります。

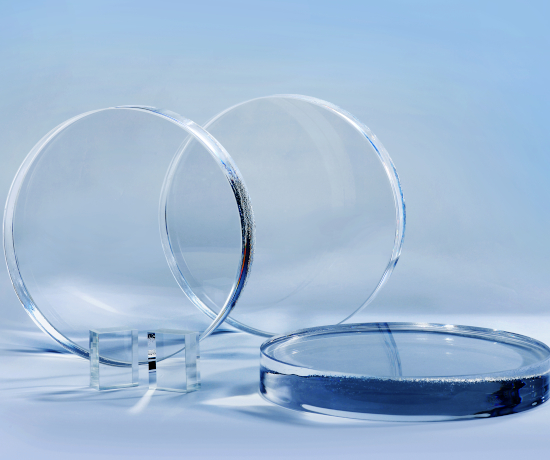

高均質性ガラス

高均質性ガラス

光学材料の優れた品質は、その均質性と全体的に非常に狭い屈折率変動範囲に反映されます。このようなガラスは、高出力レーザー、波面感度の高い計測、衛星技術、天文学的用途に適しています。
高均質性ガラス

特性

ショットは、1次元、2次元、3次元のいずれにおいても、均質性レベル H5 までの高品質のガラスを製造しています。すべての製品には個別の試験証明書を添付しています。当社のガラスの均質性は、非常に正確で高度な干渉計を使用して測定されます。大口径(1500mmまで)はステッチング技術で測定します。



お客様の利点

  • この品質のガラスは非常に高解像度のイメージングを可能にします。
  • 1D、2D、さらには3Dにおいて、品質レベルH5までのお好みのタイプのガラスを短期間の納期でご提供します。
  • 顧客の指定した均質度で製造されたガラス。
  • 直径 1000 mm、厚さ 250mm の SCHOTT N-BK7®のような大型鋳物にも、H3 で均質性を確保することが可能です。
i線ガラス

i線ガラス

需要の増加に対応するため、非常に高い屈折率の均一性と 365 nm での高い UV 透過率を組み合わせたショットの高均質性ガラスも多数用意されています。
i線ガラス

特長

i線ガラスは i波長にちなんだ名前の光学ガラスで、 365 nm で高い UV 透過率と高い屈折率の均一性の両方を提供します。 これらのガラスタイプ(N-BK7HTi, FK5 HTi, LF5HTi, LLF1Htiなど)は、カスタマイズされた形状でも最終コンポーネントとしても使用できます。 i線ガラスは、通常、 i線ステッピングモータやウエハースキャナなどのリソグラフィ用途に使用されます。



本製品のメリット

  • アニール工程が明確に定義されているため、応力の複屈折はごくわずかです。
  • 優れた内部品質
  • 幅広い高透過ガラスタイプが用意されており、光学設計に高いレベルの柔軟性を提供します。
HT および HTultra ガラス

HT および HTultra ガラス

ショットの HT および HTultra シリーズは、最適な透過性を提供する非常に高品質なガラス製品です。これは、 3D デジタルカメラ、ハイエンド投影システム、双眼鏡用のプリズムを含む、多数の光学用途に適しています。
HT および HTultra ガラス

特長

一方、 DSLR カメラと Ultra HD TV の人気が高まる中で、ショットの HT および HTUltra 光学ガラスもこれらの分野で重要な役割を果たしています。 改善された色の提供およびより良いメソピックビジョンを提供するだけでなく、紫外線透過率の改善による紫外線活性接着剤のより速い重合を提供するため、汎用性が高く高性能な範囲にあります。



本製品のメリット

  • 特に青色 / 紫外スペクトル域での透過率の向上
  • 透過率が高くなることによる熱レンズ効果の低下
  • エネルギー吸収の低減により画質が向上
精密モールド用低 Tg ガラス

精密モールド用低 Tg ガラス

精密モールドは、デジタルカメラ、スマートフォン、顕微鏡などのアプリケーション向けの複雑な非球面レンズを大量生産するための最先端技術です。 ショットでは、この目的のためにいくつかの低 Tg(ガラス転移温度)ガラスを提供しています。
精密モールド用低 Tg ガラス

特性

精密モールドは、 P-SF68 , P-SK57Q1, P-SK58A, P-BK7を含むショットの低 Tg ガラスシリーズの複雑なレンズの大量生産に使用されます。 これらのガラスの組成は、偏心の傾向を低減し、成形温度範囲内の成形型材料との反応を低減します。



本製品のメリット

  • 厳しい光学公差
  • 幅広い寸法
  • 光学ガラスのロッドおよびボールレンズはさまざまな形式で提供されます。
耐放射線ガラス

耐放射線ガラス

宇宙、医学、原子力産業、および様々な科学分野で、光学ガラスはガンマ線、電子線、陽子線、中性子線などの高エネルギー放射線にさらされる可能性があります。 この放射線は、特にスペクトルの UV 可視エッジ付近で光学ガラスの透過率を変化させます。
耐放射線ガラス

特性

ショットは、放射線の有害な影響から保護する各種の特殊耐放射線ガラスを提供しています。 組成にセリウムを添加することにより、電離放射線による透過率損失に対して光学ガラスを安定化させることができます。 セリウムを加えると、これらのガラスの色が他の製品とわずかに異なり、黄色がかった色合いを示します。また、 UV 透過率エッジはより長い波長にシフトします。



本製品のメリット

  • 高い均質性と内部品質。
  • 最大10年の寿命を持つ地球軌道ベースのアプリケーションに適しています。
  • 研磨及びコーティング可能な耐放射線ガラスは、切断されたブランク、プレス、ロッド、および完成した光学コンポーネンツでも提供されます。
