光学フィルターガラス

供給形態

供給可能硝材リスト

当社のガラス製品は定期的に溶解しており、長期的にご利用いただけます。 これらのガラスは、少なくとも今後 5 年間は当社のポートフォリオに留まります。 当社の供給可能硝材リストは、ダウンロードセクションからご利用いただけます。

マットプレート

ほとんどの種類のガラスは、標準フォーマット 165 mm x 165 mm x 4 mm のマットプレートとしてご購入いただけます。

研磨フィルター - 寸法と表面

ショットのフィルターガラスは溶融及び鋳造されており、最終的な部品の形状と厚さはさまざまです。 また、お客様の仕様に合わせて研磨フィルターも製造しています。

弊社は、異なる寸法と光学表面品質の研磨フィルターを提供しています。 研磨された表面の仕様は、フィルターの形状(厚さ、サイズ、形状、有効エリア)によって異なります。

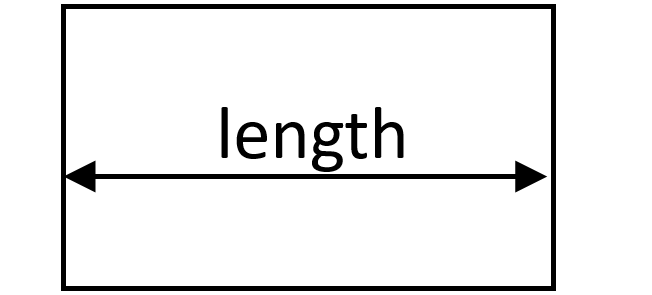

長方形

円形状

ご要望に応じて他の形状やサイズもご用意しています。

寸法公差と表面品質の詳細については、ダウンロードセクション(パート II – プロパティ - 5.1 寸法と 5.2 研磨面)の「光学フィルターガラスカタログ」を参照してください。

化学的特性

さまざまな化学的要件、特に異なる処理工程では、光学ガラスに適用される抵抗クラスを使用します。 ガラスの抵抗が大きいほどクラス番号は低くなります。 ショットの光学フィルターガラスの物理的および化学的特性に関する仕様(参照用のみ)は、ダウンロードセクション   の「光学フィルターガラスカタログ」で入手できます（パート II - プロパティ – 3 光学フィルターガラス : 参考値）。

しみ耐性

汚れへの耐性試験手順では、蒸発することなくわずかに酸性の水（汗、酸性の凝縮物など）の影響下でガラス表面に発生する可能性のある変化（汚れの形成）に関する情報を提供します。 光学フィルターガラスを汚れ抵抗クラス FR 0 -5 に分類するには、ダウンロードセクションの「光学フィルターガラスカタログ」を参照してください（パート I – 説明 - 5.1 汚れ抵抗）。

耐酸性

ISO 8424 に基づく耐酸性は、大量の酸性溶液と接触するガラス表面の挙動を分類しています(発汗、ラミネート物質、炭酸水などの実用的な観点から)。 光学フィルターガラスの酸耐性クラス SR 1-53 ( ISO 8424 )への分類は、ダウンロードセクションの「光学フィルターガラスカタログ」で利用できます(パート I – 説明 - 5.2 酸耐性)。

耐アルカリ性

ISO 10629 に基づくアルカリ耐性は、研削および研磨工程での冷却液など、温かいアルカリ性の液体と接触する光学フィルターガラスの感度を示しています。 光学フィルターガラスの耐アルカリ性クラスAR1-4(ISO 10629)の分類は、ダウンロードセクションの「光学フィルターガラスカタログ」（パートI –説明– 5.3 耐アルカリ性）で利用できます。

ソラリゼーション

高紫外線で強い光源に長時間さらされると、光学フィルターガラスの透過率が恒久的に低下する可能性があります。 ソラリゼーションは、主に放射の強度とスペクトル分布の関数です。放射波長が短いほど、ソラリゼーションは高くなります。

耐湿性

一定時間 経過後、高感度ガラスの表面はわずかに曇った残留物を示すことがあります。 最初に、この残留物はガラス研磨剤を使用して除去することができます。 しかし、高温の湿度によって引き起こされるより深刻な攻撃は、表面の研磨品質を損なう可能性があります。耐湿性

を持つカラーフィルターガラスは 4 つのグループに分類できます。 これらの4つのグループを表 3に示します。 「光学フィルターガラスカタログ」(61ページ)内の物理的および化学的特性(参照のみ):

グループ「耐性ガラス」

• ほとんどの光学フィルターガラスでは、実質的な表面変化 は発生しません。 表面の変化は、 85 °C および 85% 相対湿度などの極端な条件下で数百時間経過した場合のみ可能です。


グループ「頑丈なガラス」

• ガラスタイプは、60°Cおよび90％の相対湿度で48時間以上の高温湿度テストに耐えます。
• 閉じた傘のマークが付いたガラス

グループ「センシティブガラス」

• このガラスタイプは、温暖な気候または閉鎖された作業室および保管室(35°C未満の一定温度、60％未満の相対湿度)で使用および保管する必要があります。 湿気がある場合は乾燥剤を使用してください。 屋外および熱帯気候で使用および保管する場合は、 ショットが要望に応じて提供できる保護コーティングを塗布することが推奨されます。
• 開いた傘のマークが付いたガラス

グループ「デリケートガラス」

• この光学フィルターガラスタイプ は、通常の保管環境から数か月後にガラスの表面が変化します。 これらのガラスは慎重に取り扱う必要があります。 水や温かい湿度に触れないようにしてください。 乾燥剤は、保護されていないガラスの長期保管に使用します。 このため、ご要望に応じてショットが提供できる保護コーティングが推奨されます。
• 2 つの開いた傘のマークが付いたガラス

レーザーキャビティーフィルターガラスS7000、S7005およびS7010N

ショットは、以下の3種類のレーザーキャビティーフィルターガラスを製造しています。S7000、S7005、およびS7010N

• S7000は、レーザーキャビティー材料として使用できる透明セリウムドープガラスです。また、カットオフ材料としても使用できます。

• S7005は、酸化サマリウム（Sm2O3）を5％ドープしたレーザーキャビティー材料で、通常6mm以上の厚いチューブ壁に使用されます。

• S7010Nは、酸化サマリウムを10%ドーピングしたレーザーキャビティー材料です。このガラスは、ほとんどの用途に推奨されます。

ショットはこれらの商用ケイ酸塩フィルターガラスの完全な製品ラインを提供し、特定用途に適した完全なドーピングレベルを生産することができます。

仕様については、ダウンロードセクションの弊社の「レーザーキャビティーフローチューブおよびフィルターガラスのデータシート」をご確認ください。
