SCHOTT D 263™

均質性、光透過率、耐化学薬品性に加えて、厳密な公差を備えたSCHOTT D 263™は、非常に多くの技術的資産を備えています。 低自己蛍光、火仕上げされた表面、幅広い厚さを追加することで、非常に汎用的な高性能ガラスが実現します。

卓越した適応可能な技術的利点

幅広い厚さ

SCHOTT D 263™は、さまざまな厚さ(0.03 mmから1.1 mm、ご要望に応じてカスタマイズされた厚さが可能)で用意されている一方で、ガラスの幾何学的公差は一貫して厳密に維持され、定寸基板、ウエハーの品質は保証されています。

高い均質性

SCHOTTは、独自のダウンドロー工程の間、SCHOTT D 263™の光学特性を綿密に監視し、± 0.0015の屈折率精度を備えたガラスの均質的なシートをもたらします。 そのアッベ数は55であるため、顕微鏡カバーガラスのISO 8255-1規格にも適合します。

強力な透過率

SCHOTT D 263™の独自の組成と最高品質の原材料の混合は、UVからNIR領域における高レベルの光透過率を可能にします。 また、無色の外観は、用途に関わらず不要な色づけ効果のない画質を提供することに貢献します。

高い耐久性と信頼性

SCHOTT D 263™は、要求の厳しい条件においても一貫して優れた性能を発揮します。 その高い耐化学薬品性は、このガラスを家電製品、半導体、バイオテクノロジー分野において特に弾力性のあるものにしています。
SCHOTT D 263™ Mの特性
SCHOTT D 263™ bioの特性
SCHOTT D 263™ T ecoの特性
SCHOTT D 263™製品

SCHOTT D 263™ Mの材料特性



1. 光学特性

光学特性 値
屈折率* ng 1.5354
屈折率* nF' 1.5305
屈折率* nF 1.5300
屈折率* ne 1.5255 ± 0.0015
屈折率* nd 1.5231
屈折率* nD 1.5230
屈折率* nC' 1.5209
屈折率* nC 1.5204
アッベ数 νe 55
光弾性定数 (nm/cm)/Mpa 34.7

* 屈折率: サンプルの前処理。
供給時の状態 [「延伸時」]°




2. 耐熱性

一般的な熱特性 単位 値
CTE (熱膨張係数) α 10-6·K-1  (20 °C; 300 °C)  7.2
平均比熱容量 cp J/(g·K) (20 °C ; 100 °C) 0.8
転移温度 Tg °C 557

粘度 粘度 lg ŋ (単位 dPas) 温度 (単位 °C）
ひずみ点 14.5 529
アニール点 13.0 557
軟化点 7.6 736



3. 機械的特性


機械的特性
 単位 値
密度 ρ 単位 g/cm³ 2.51
ヤング率 E kN/mm² 72.9
ポアソン比 μ 0.21
ねじれ弾性係数 G kN/mm² 30
ヌープ硬さ HK 0.1/20 470
ビッカース硬さ HV 0.2/25 510



化学強化 (厚み = 0.145 mm)

単位
 値
温度 ϑ（単位 °C） 390
時間 t (単位 h) 4
圧縮応力(CS)(単位 MPa) 290
層深さ(DoL)(単位 µm) 15



4. 化学特性

耐加水分解性(DIN ISO 719に準拠) 値
クラス HGB 1
ガラス粒子1gあたりのアルカリ当量(単位 μg/g) 20



耐酸性(DIN 12116に準拠) 値
クラス S3
6時間経過後の片面重量損失(単位 mg/dm²) 2.1



耐アルカリ性(DIN ISO 695に準拠) 値
クラス A 2
3時間経過後の片面重量損失(単位 mg/dm²) 88



5. 電気的特性

誘電率 εr（θ = 25 °C時） 値
1 MHz時 6.7
1 GHz時 6.4
5 GHz時 6.3



散逸係数 tan δ（ϑ ＝25 °C時）
 値
1 MHz時 61·10-4
1 GHz時 74·10-4
5 GHz時 101·10-4



電気容量抵抗 ρD（交流 50 Hz 用）
1.6·108 ( ϑ = 250 °C)
3.5·106 (ϑ = 350 °C)



6. 透過率値

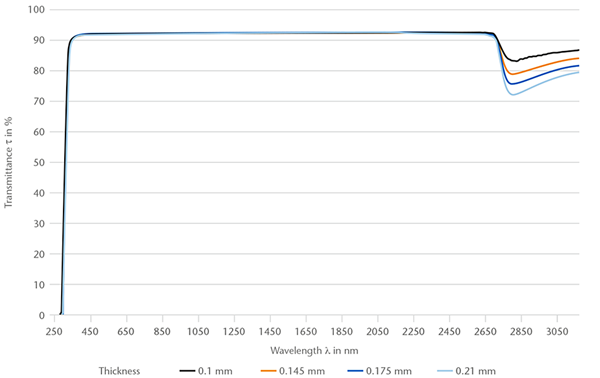

スペクトル透過率: 250～3150 nm

D 263® Mのスペクトル透過率(250～3150 nm)を示すチャート

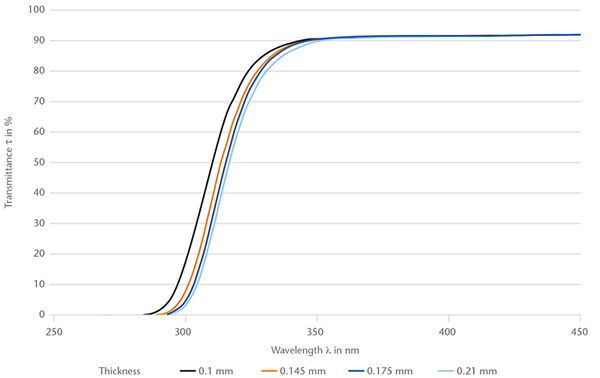

スペクトル透過率: 250～450 nm

D 263® Mのスペクトル透過率(250～450 nm)を示すチャート



厚み0.145mm時の波長(単位 nm): τ (λ) in %
254 < 0.1
380 91.2
632.8 91.9
1064 92.2



厚み__mm時の端部波長 λc(τ  = 0.46) 波長(単位 nm)
0.100 308
0.145 312
0.175 314
0.210  315



厚み方向の光線透過率(単位　mm) τvD65 (単位 %)
0.145 91.7 ± 0.3





SCHOTT D 263™ bioの材料特性

1. 光学特性

光学特性 値
屈折率* ng 1.5354
屈折率* nF' 1.5305
屈折率* nF 1.5300
屈折率* ne 1.5255 ± 0.0015
屈折率* nd 1.5231
屈折率* nD 1.5230
屈折率* nC' 1.5209
屈折率* nC 1.5204
アッベ数 νe 55

* 屈折率: サンプルの前処理。
供給時の状態 [「延伸時」]



2. 耐熱性

一般的な熱特性 単位 値
CTE (熱膨張係数) α  10-6·K-1  (20 °C; 300 °C) 7.2
平均比熱容量 cp J/(g·K)(20 °C; 100 °C)で 0.8
転移温度 Tg °C 557

粘度 粘度 lg ŋ (単位 dPas) 温度 (単位 °C）
ひずみ点 14.5 529
アニール点 13.0 557
軟化点 7.6 736



3. 機械的特性

機械的特性
 単位 値
密度 ρ 単位 g/cm³ 2.51
応力光学係数 C  1.02·10-12 m²/N  3.4
ヤング率 E kN/mm² 72.9
ポアソン比 μ 0.21
ねじれ弾性係数 G kN/mm² 30
ヌープ硬さ HK 0.1/20 470
ビッカース硬さ HV 0.2/25 510



化学強化 (厚み = 0.3 mm)

単位
 値
温度 ϑ（単位 °C） 410
時間 t (単位 h) 4
圧縮応力(CS)(単位 MPa) 317
層深さ(DoL)(単位 µm) 18



4. 化学特性

耐加水分解性(DIN ISO 719に準拠) 値
クラス HGB 1
ガラス粒子1gあたりのアルカリ当量(単位 μg/g) 20



耐酸性(DIN 12116に準拠) 値
クラス S 3
6時間経過後の片面重量損失(単位 mg/dm²) 2.1



耐アルカリ性(DIN ISO 695に準拠) 値
クラス A 2
3時間経過後の片面重量損失(単位 mg/dm²) 88

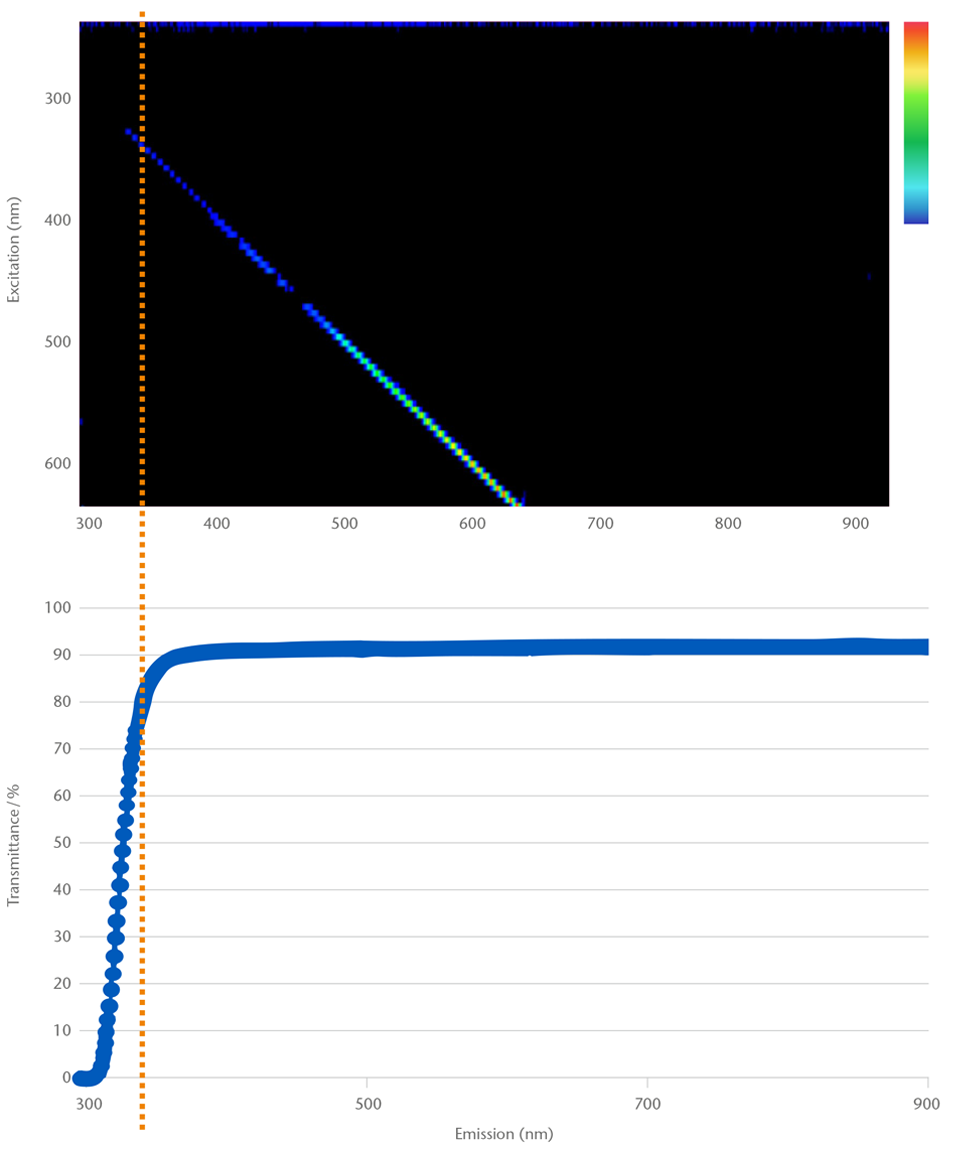

>80%透過スペクトルにおける自己蛍光

D 263® bioの自動蛍光(>80%における透過スペクトル)を示すチャート



5. 電気的特性

誘電率 εr（θ = 25 °C時） 値
1 MHz時 6.7
1 GHz時 6.4
5 GHz時 6.3



散逸係数 tan δ（ϑ ＝25 °C時）
 値
1 MHz時 61·10-4
1 GHz時 74·10-4
5 GHz時 101·10-4



電気容量抵抗 ρD（Ω·cm）交流 50 Hz
1.6·108 ( ϑ = 250 °C)
3.5·106 (ϑ = 350 °C)



6. 透過率値

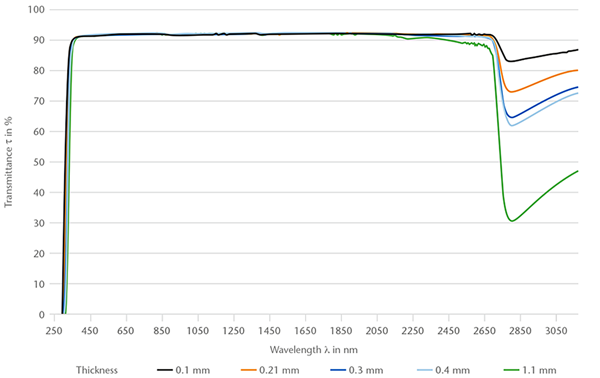

スペクトル透過率: 250～3150 nm

D 263® bioのスペクトル透過率(250～3150 nm)を示すチャート

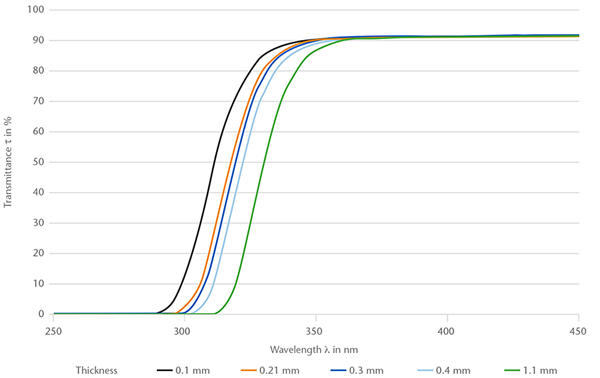

スペクトル透過率: 250～450 nm

D 263® bioのスペクトル透過率(250～450 nm)を示すチャート



厚み0.3mm時の波長(単位 nm): τ (λ) in %
254 < 0.1
380 91.2
632.8 92
1064 92



厚み__mm時の端部波長 λc(τ  = 0.46) 波長(単位 nm)
0.10

308
0.21 315
0.30  318
0.40  321
1.10  329



厚み方向の光線透過率(単位　mm) τvD65 (単位 %)
0.3 91.7 ± 0.3







SCHOTT D 263™T ecoの材料特性



1. 光学特性

光学特性 値
屈折率* ng 1.5354
屈折率* nF'  1.5305
屈折率* nF  1.5300
屈折率* ne  1.5255 ± 0.0015
屈折率* nd  1.5231
屈折率* nD  1.5230
屈折率* nC'  1.5209
屈折率* nC  1.5204
アッベ数 νe  55
光弾性定数 (nm/cm)/Mpa  34.7

* 屈折率: サンプルの前処理。
供給時の状態 [「延伸時」]。



2. 耐熱性

熱特性 - 一般 単位 値
CTE (熱膨張係数) α 10-6·K-1  (20 °C; 300 °C) 7.2
平均比熱容量 cp  /(g·K)   （20 °C から 100 °C）  0.8
転移温度 Tg  °C  557



熱特性 - 粘度 粘度 lg ŋ (単位 dPas) 温度 (単位 °C）
ひずみ点 14.5 529
アニール点  13.0  557
軟化点  7.6   736



3. 機械的特性

機械的特性
 単位 値
密度 ρ 単位 g/cm³ 2.51
ヤング率 E kN/mm² 72.9
ポアソン比 μ 0.21
ねじれ弾性係数 G kN/mm² 30
ヌープ硬さ HK 0.1/20 470
ビッカース硬さ HV 0.2/25 510



化学強化 (厚み = 0.3 mm)

単位
 値
温度 ϑ（単位 °C） 410
時間 t (単位 h) 4
圧縮応力(CS)(単位 MPa) 320
層深さ(DoL)(単位 µm) 18



4. 化学特性

耐加水分解性(DIN ISO 719に準拠) 値
クラス HGB 1
ガラス粒子1gあたりのアルカリ当量(単位 μg/g) 20



耐酸性(DIN 12116に準拠) 値
クラス S 2
6時間経過後の片面重量損失(単位 mg/dm²) 1.4



耐アルカリ性(DIN ISO 695に準拠) 値
クラス A 2
3時間経過後の片面重量損失(単位 mg/dm²) 88



5. 電気的特性

誘電率 εr（θ = 25 °C時） 値
1 MHz時 6.7
1 GHz時 6.4
5 GHz時 6.3



散逸係数 tan δ（ϑ ＝25 °C時）
 値
1 MHz時 61·10-4
1 GHz時 74·10-4
5 GHz時 101·10-4



電気容量抵抗 ρD（Ω·cm）（50 Hz）
1.6·108  ( ϑ = 250 °C)
3.5·106 (ϑ = 350 °C)



6. 透過率値



厚み0.3mm時の波長(単位 nm): τ (λ) in %
254 < 0.1
380 91.2
632.8 92.0
1064 92.0



厚み__mm時の端部波長 λc(τ° = 0.46) 波長(単位 nm)
0.10 308
0.21 315
0.30 318
0.40  321
1.10  329



厚み方向の光線透過率(単位　mm) τvD65 (単位 %)
0.3 91.7 ± 0.3











SCHOTT D 263™製品

SCHOTT D 263™は以下で用意されています:

  • シート
  • 定寸基板
  • 研磨されていない基板とウエハー
  • FLEXINITY®

詳細については、概要ページの関連製品をご覧ください。
