TO パッケージ

100Gまでの Quad用途向け高速 TO PLUS® ヘッダー

登録が必要

このコンテンツを表示するには、登録する必要があります。

* 必須

SCHOTTは、お客様のデータをお問い合わせに対応するためにのみ使用します。 お客様の個人データの処理に関する詳細情報。

製品について

TO 38フットプリントのSCHOTT TO PLUS® ヘッダーはGPON、XG-PON、10GEPON、CPRIおよび32G ファイバーチャネルでの使用に適しています。 SFP28またはQSFP28 (CWDM4 または PSM4) トランシーバで使用するためのシングルチャネルまたはクワッド用。

製品の特徴

  • レーザーの高さはカスタマイズ可能です。
  • レジスターをオプションで付けられるプリ・アタッチド・サブマウント。
  • AuSn Pad 付きはオプションです。

製品ラインアップ

モジュール 速度 OSA タイプ ファイバー TOキャンの概要 機能
SFF、SFP、SFP+、QSFP28 28 Gbps
Tx SMF TO-38 、25-Ω、
3+1サブマウント
高速、共有
MPDアノードおよびカソードピン

製品画像

サブマウント付き TO 38ヘッダー

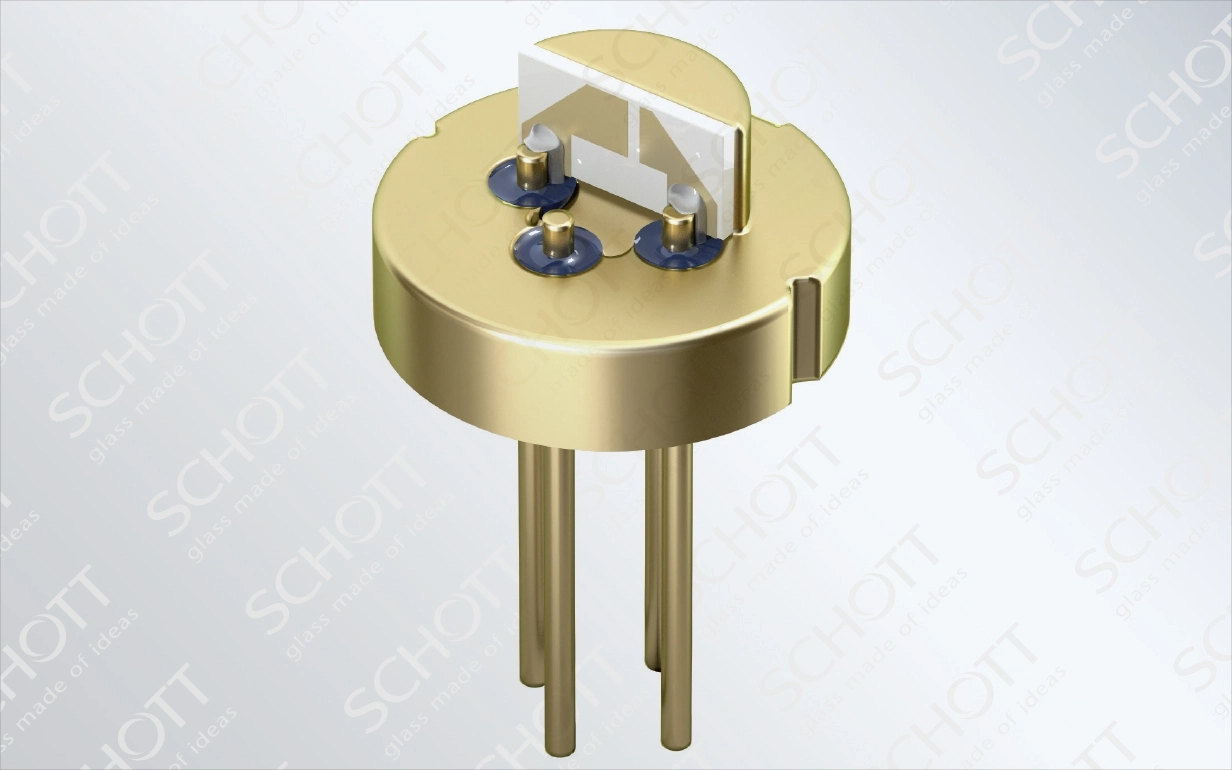

TO 38 (部品実装済み)

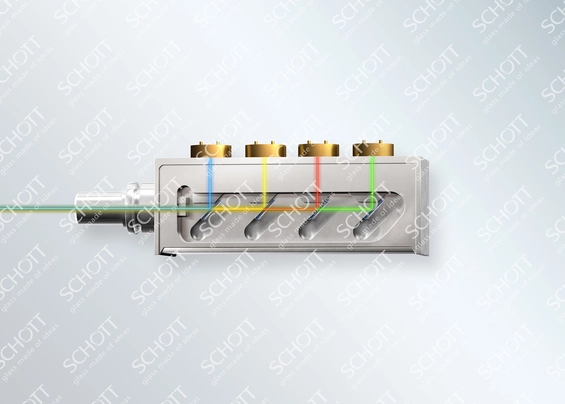

4 x TO 38ヘッダーを並べて配置

製品性能

シミュレーションテストの結果は以下のとおりです。

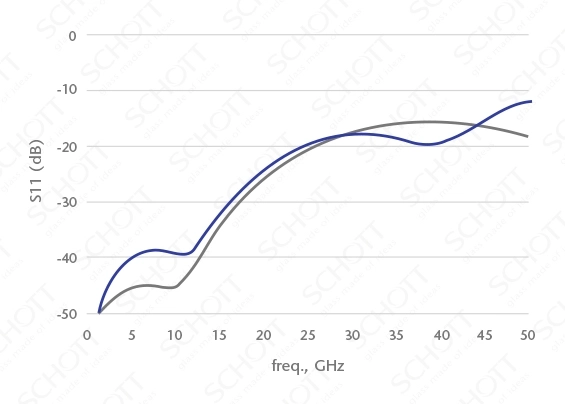

S11 (dB) - 反射 / 反射損失

S11 (dB) - 反射 / 反射損失

S11: 最大25Gbpsの速度域で、-15dB @40GHz以上

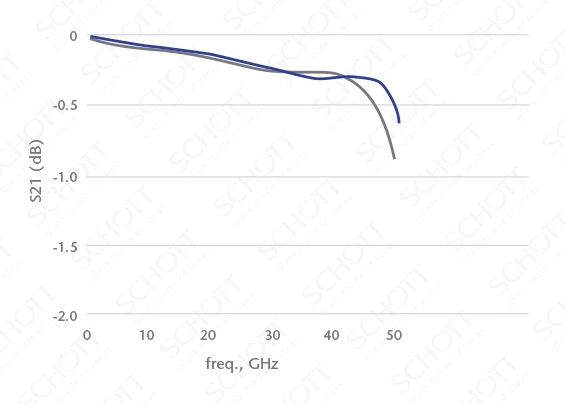

S21 (dB) - 挿入損失

S21 (dB) - 挿入損失

S21: 40GHz以上で、3dB帯域幅以下

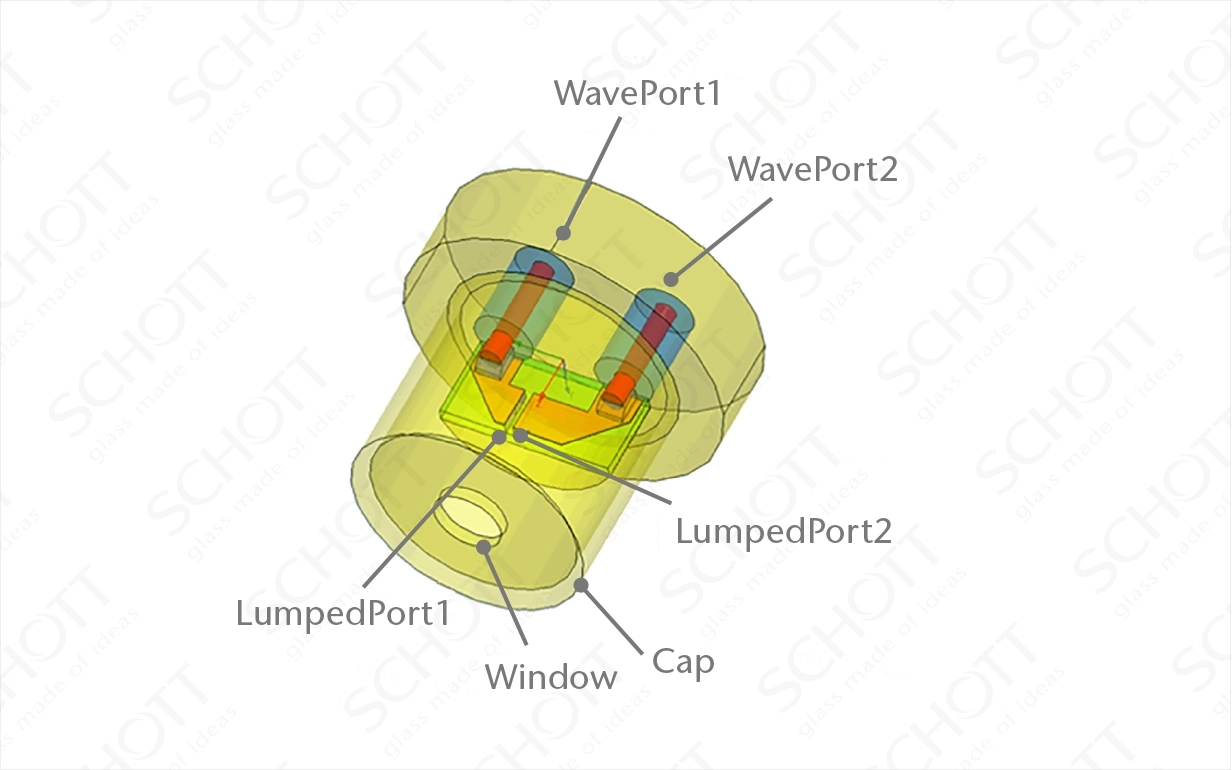

シミュレーションテストの製品図

シミュレーションテストの製品図
