DML TEC TOパッケージ

ボックスパッケージに代わる高性能、かつ小型化でリーズナブルな製品です。

登録が必要

このコンテンツを表示するには、登録する必要があります。

* 必須

SCHOTTは、お客様のデータをお問い合わせに対応するためにのみ使用します。 お客様の個人データの処理に関する詳細情報。

製品について

SCHOTT TEC TOパッケージは、新開発されたTOヘッダーで、TEC を必要とするレーザーダイオードに最適です。 TECにより放熱をコントロールすることで、レーザーの波長を調節して安定させ、より高出力の信号伝送を可能にしています。

DML TEC TOは、25G CPRI、XGPON OLT Tx、その他のチューナブルレーザーアプリケーションのシングルチャネルDWDM用です。

製品の特徴

  • 25G DFBレーザー( TEC) 用に設計。
  • 25GBit/sに対応する 25Ω インピーダンス G-S-G-S-Gトレース付きサブマウントを含む。
  • リーズナブルな価格で大量生産を可能にする非対称設計。
  • XGPONへの応用が期待されています。

製品画像

DML TEC TO

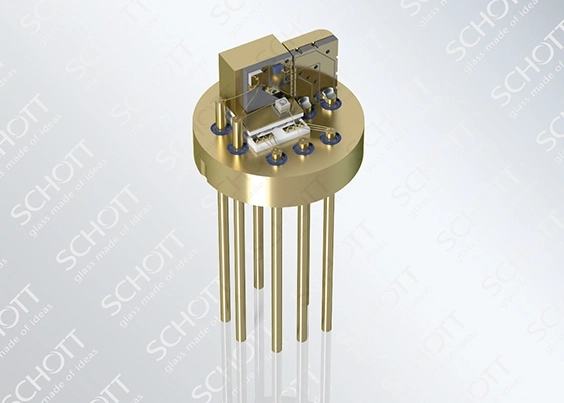

DML TEC TO(部品実装済み)

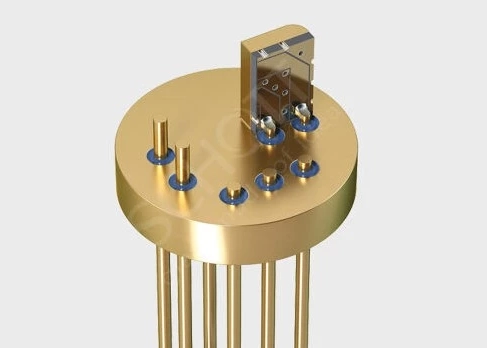

DML TEC TO - ツインタワータイプ

製品性能

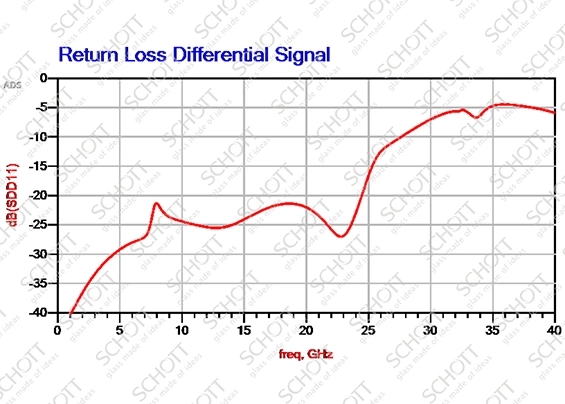

S11 (dB) - 反射 / 反射損失

S11 (dB) - 反射 / 反射損失

S11: 最大25Gbpsの速度域で、-15dB @25GHz 以上

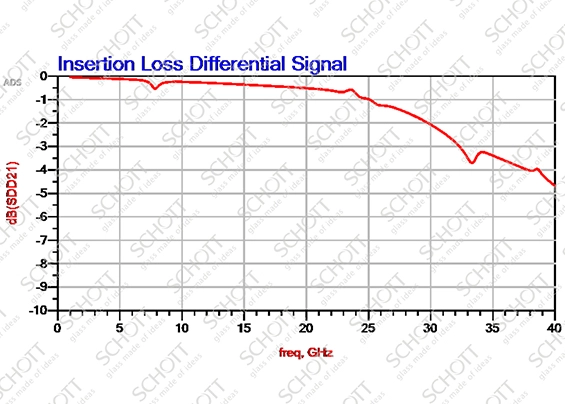

S21 (dB) - 挿入損失

S21 (dB) - 挿入損失

S21: 30GHz以上で、3dB帯域幅以下

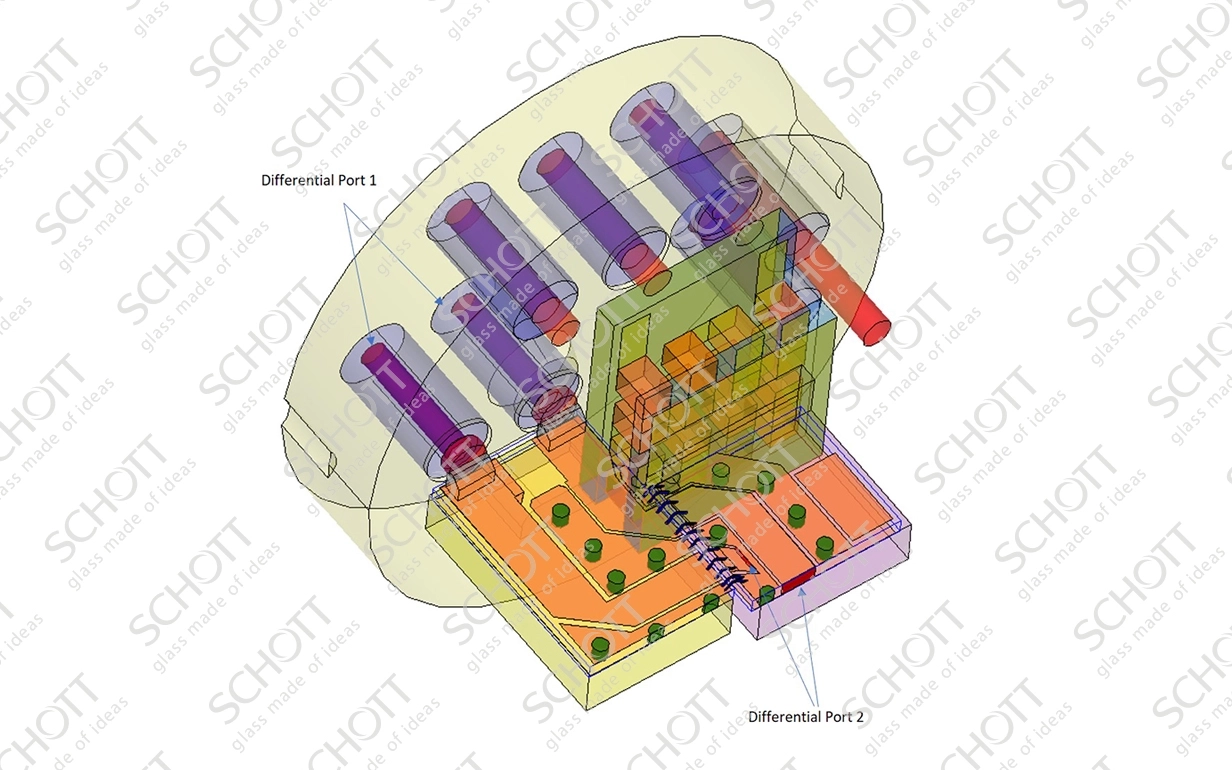

DML TEC TO シミュレーション図

DML TEC TO シミュレーション図

ツインタワータイプ DML TEC TO

S11 (dB) - 反射 / 反射損失

S11 (dB) - 反射 / 反射損失

S11: 最大25 Gbpsの速度域で、-15dB @20GHz以上

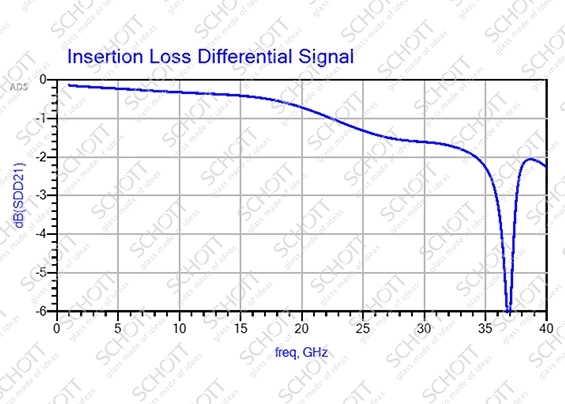

S21 (dB) - 挿入損失

S21 (dB) - 挿入損失

S21: 35GHz以上で、3dB帯域幅以下

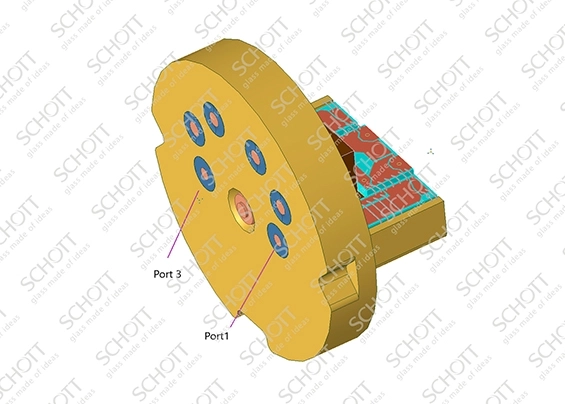

ツインタワーシミュレーション図 - ポート 1 ポート 3

ツインタワーシミュレーション図 - ポート 1 ポート 3

ツインタワーシミュレーション図 - ポート 2 ポート 4

ツインタワーシミュレーション図 - ポート 2 ポート 4
