NEXTREMA®

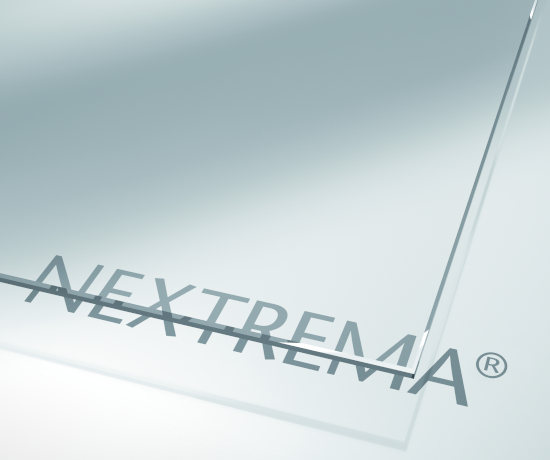

NEXTREMA® transparent
NEXTREMA® transparent は、6 つのタイプすべてで最高の耐熱衝撃性を持つガラスセラミックで、 820°C までの劇的な温度差にも耐えることができます。このガラスセラミックは、短波長赤外域での高い透過率に加えて、高温プロセスに最適です。
- 火や氷？ このガラスセラミックに衝撃を与えるものはありません。 820°C までの耐熱衝撃性。
- ほぼゼロの熱膨張係数。
- 短波光を透過し、赤外線スペクトルで高い透過率を持つ。
- 工業プロセスにおける放射発熱体のカバープレート
- 高温プロセスの検査ウィンドウ。
- 高温プロセスのサポートプレート。
- 透明な薄膜発熱体用の基板。
NEXTREMA® translucent white
NEXTREMA® translucent white は、高IR透過ガラスセラミックです。 このガラスセラミックは、すべての NEXTREMA® タイプの最も広いIR透過範囲 (2,800 nm 未満) を持っています。 また、優れた耐薬品性を備えており、腐食性の酸や塩基に接触した場合でも DIN 12116 に準拠した耐薬品性を維持します。
この半透明ホワイトのタイプは、 LED 照明システムにおいてアトラクティブな可視光の透過を利用し、工業デザインや製品デザインの分野で雰囲気と照明を追加したいデザイナーやエンジニアにも魅力的です。
- 高IR透過と組み合わせた可視光の低減。
- 優れた耐薬品性を備えたているため酸や塩基に直面してもほとんど無敵です (詳細は化学的性質を参照してください) 。
応用分野
- 放射ヒーター用グレア低減カバー。
- 屋内および屋外ヒーター用のエレガントなカバープレート。
- 3D プリンタ用のヒートベッド。
NEXTREMA® opaque white
この耐久性に優れたガラスセラミックは、最大 950 °C の非常に高い耐熱性を特徴としています。このため、不透明な白色の SCHOTT NEXTREMA® シリーズは、産業用の高温およびマイクロ波用途に最適です。 低放射線が可視光の波長範囲と IR 範囲を通過できるところで確信が持てます。
DIN 12116、 ISO 695、DIN ISO 719 標準に基づく酸と塩基に対する卓越した耐薬品性に加えて、均質に着色されたガラスセラミックは最も過酷な条件にも耐えることができます。 この視覚的に魅力的で非多孔質のガラスセラミックは、デザイナーや建築家がさまざまなデザインに洗練されたタッチを加えるためにも使用されています。
- 最高 950°C の使用温度
- 短波赤外スペクトルでの低透過率による優れた断熱性。
- 過酷な環境で も化学的耐性に優れたガラスセラミック。 DIN 12116、ISO695およびDINISO 719に準拠した酸、塩基、および加水分解の影響は、この材料には及びません。 詳細については、化学的性質を参照してください。
応用分野
- 高温クリーンルーム炉用インナーライニング。
- 電子レンジ内のマグネトロン用イージークリーンカバープレート。
- 建築、家具、家電産業の分野の用途向け装飾的要素。
- ライティングセクター用光ディフューザー。

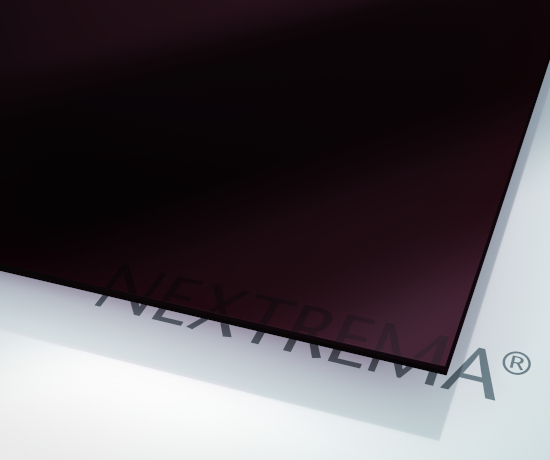

NEXTREMA® tinted
SCHOTT NEXTREMA® tinted タイプは、高い堅牢性と耐熱衝撃性を特徴としています。 全体が濃い色合いで、NEXTREMA® 全種類の中で最高の曲げ強度を持ち、165 メガパスカルまで耐えることができます。
その他の重要な特徴として、赤外線放射の優れた透過性およびほぼゼロの熱膨張であり、家庭用と産業用の両方の設定で室内および屋外ヒーターに理想的です。
- 最大 165 MPa の曲げ強度 (厚さ 4 mm の素材の場合)
- 高IR透過と組み合わせた可視光の低減。
- IR 放射の良好な透過率。
- 最大 800°C の温度衝撃に対する高い耐性とほぼゼロの線熱膨張係数。
応用分野
- 屋内および屋外のラジエントヒーター用の魅力的なカバー。
- 赤外線ヒーターのグレア低減カバー (工業用乾燥プロセス など ) 。
- 建築、家具、家電産業の分野の用途向け装飾的要素。

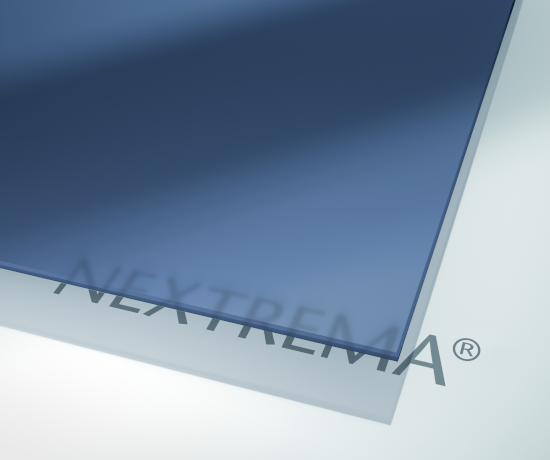

NEXTREMA® translucent bluegrey
SCHOTT NEXTREMA® の半透明ブルーグレータイプは、その優れた赤外線透過性と多様な素材特性で知られています。 機械的ストレスに加え、温度や化学薬品に対する耐性を備えているため、工業エンジニアやデザイナーに好まれています。
この素材には、印象的な「デッドフロント」照明効果もあります。上から見ると下の部品はどれも見えませんが、光は下からでも輝きます。 魅力的な色を取り入れた半透明のブルーグレーのガラスセラミックは、工業デザインや製品デザインの視覚的なハイライトとして役立ちます。
- 高IR透過と組み合わせた可視光の低減。
- 高い曲げ強さ (厚さ 4 mm の材料で 150 MPa )。
- 独自の半透明デザイン
応用分野
- 屋内および屋外ヒーター用のエレガントなカバープレート。
- 建築、家具、家電製品の分野での用途に適した装飾的要素。

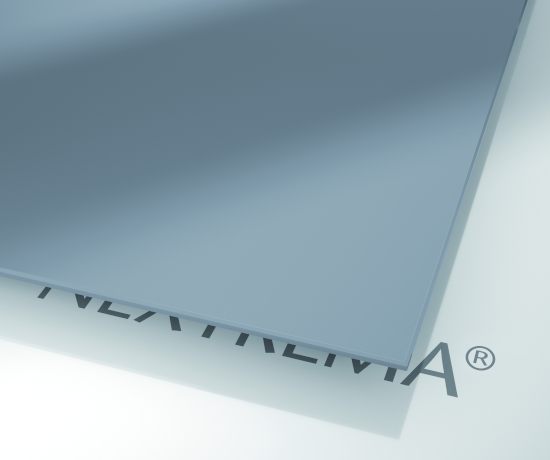

NEXTREMA® opaque grey
NEXTREMA® 全種類の中で、オパークグレーは赤外線スペクトルの全体的な透過率が低いため、断熱性が最も高くなっています。 この不透明なガラスセラミックは、可視光と IR スペクトルでの放射線の透過を最小限に抑える必要があるアプリケーションで、幅広い産業で使用されています。
製品デザインの装飾的要素として使用できるこのユニークな素材は、耐熱性も高く、最高 950°C までの温度に耐えることができます。このため、ディスプレイ製造や加熱機器、マイクロ波など、工業生産のあらゆる分野での使用に最適です。
- 可視光を遮断する不透明材料。
- IR スペクトル全体で透過率が低いことによる強力な断熱特性。
- 最高 950°C の卓越した耐熱性を備えた透明ガラスセラミック。
- 酸と塩基に対して化学的耐性があり、DIN 12116 、ISO 695 および DIN ISO 719 に準拠した耐腐食性特殊ガラス (詳細は化学的性質を参照ください)。
応用分野
- 高温クリーンルーム炉のインナーライニング (ディスプレイ製造など)。
- 電子レンジ内のマグネトロン用イージークリーンカバープレート。
- ダークラジエーター加熱システム用の装飾カバープレート。
仕様と加工
それぞれ素材の在庫状況と納入形態-寸法につきましては、その都度お問い合わせください。 すべての組み合わせが生産できるわけではありません。 ご要望により他の納入形態も可能です。
標準の外観
透明、半透明ホワイト、オパークホワイト、色つき、半透明ブルーグレー、オパークグレー。 サンプルはご要望により提供させていただきます。 色付き、半透明ブルーグレー、グレーは要望によって表面に溝を切り込みます。
| 厚さ | 標準長さ 最小 - 最大 |
標準幅 最小 - 最大 |
プロフィール |
|---|---|---|---|
| 2 mm | 50 -1,915 mm |
50 -860 mm | ご要望に応じて |
| 3 mm | 50 -1,930 mm | 50 -1,075 mm | C, U, V |
| 4 mm | 50 -1,930 mm | 50 -1,075 mm | C, U, V |
| 5 mm | 50 -1,930 mm | 50 -1,075 mm | C, U, V |
| 6 mm | 50 -1,930 mm | 50 -1,060 mm | C, U, V |
| ≥ 8 mm | 50 - ご要望に応じて | 50 -960 mm | C, U, V |
以下すべての特性の特定のフォーマットについては、事前にお客さまと合意したネット寸法をご参照ください。 ご要望により他の納入形態も可能です。
| 特性 / 面積 / 位置 | 公差 |
|---|---|
| 厚み t | |
| t = 2.0 mm t = 3.0/4.0/5.0 mm t = 6.0 mm |
± 0.3 mm ± 0.2 mm ± 0.3 mm |
| エッジ長 l | |
| l ≤ 500 mm l > 500 mm |
t = 1.0 mm ± 1.5 mm |
| 直角度 (ISO 1101) (エッジ長さ l による) | |
| l ≤ 500 mm l > 500 mm |
≤ 1.0 mm ≤ 1.5 mm |
| 対角線 D に沿った平坦度 (エッジ長さ l による) | |
| l ≤ 300 mm l > 300 mm |
≤ 0.3 mm 最大 0.3% x D |
| コーナー径 r | |
| r ≤ 5 mm r ≤ 20 mm r > 20 mm |
± 5.0 mm ± 1.0 mm ± 2.0 mm |
| ドリル穴 | |
| ドリル穴の直径 基準に対する穴の位置 |
t = 0.5 mm ± 1.5 mm |
ベントパネルのさまざまなフォーマットと形状、および詳細なデータと情報は、ご要望に応じて対応可能です。 お気軽にお問い合わせください。
