ColdVision 光ファイバーライトガイド

ショット ライトガイドの特性、及び光源と専用アクセサリは、マシンビジョン設備のカメラシステムが正確に動作することを可能にします。 一貫性は意思決定の鍵となるため、当社のライトガイドはは精度と信頼性に重点をおいた設計になっています。

1970 年以来世界中でご愛用頂いています。

機械的安定性

ショットのライトガイドは軽量ですが、外部からの圧力やその他の機械的な外部要因に対して強固で長寿命です。 各種バンドルには、極めて小さな曲げ半径と高い柔軟性があります。

冷光照明

ショットは 1970 年に初めて熱を与えないライトガイド及び光源を発売しました。 ショットはイノベーションを常に推進してきました。 ColdVision シリーズは、世界中で信頼できるブランドとしての地位を確立しました。 光源からの光だけがファイバライトガイドによって導光されるため、対象物に与える熱は最小限に抑えられます。

幅広いポートフォリオを備えたモジュール式システム

ライトガイドは、モジュール式 ColdVision 製品の一部で、それぞれが互換性を持っていて簡単に組み合わせることができます。 この製品シリーズには、各種タイプのライトガイドと5 つの異なる光源があり、それらの組み合わせで、要求の高いアプリケーションに対応します。

必要なすべてのアクセサリ

SCHOTT ColdVision ファミリーには、ライトガイドと光源に加えて、幅広い種類のメカ・光学的アクセサリがあります。 これにより、製品シリーズの柔軟性がさらに向上し、ほとんどのマシンビジョンと顕微鏡検査の要件に合わせてカスタマイズ可能な照明を提供します。

グースネックライトガイド

シングルおよびデュアルグースネック

ColdVision 光ファイバーライトガイドのシングルおよびデュアルグースネックの仕様



グースネックとバンドルの組み合わせ

ColdVision 光ファイバーライトガイド、コンビネーション(グースネックとフレキシブルバンドル)の仕様

* オーダーメイド製品
カスタム仕様可。 互換性のあるアクセサリ有。 ColdVision アクセサリデータシートを参照してください。


フレキシブルバンドル

ColdVision 光ファイバライトガイドのフレキシブルバンドルの仕様

* オーダーメイドの製品
カスタム構成が利用可能です。 互換性のあるアクセサリを用意しています。 ColdVision アクセサリデータシートを参照してください。



リングライト

ミニ、ミディ、マキシリングライト

ColdVision 光ファイバーライトガイド、ミニ、ミディ、マキシリングライトの仕様



66 mm およびユニバーサルリングライト

66 m とユニバーサルリングライトの仕様



暗視野リングライト

ColdVision 光ファイバーライトガイド、暗視野リングライトの仕様

* オーダーメイド製品
1 A08650 リングライト よりも 29% 多くのファイバーが使用されている
2 ランダム化されたファイバーバンドルは均一性を最大化
3 入力サイズのため、アダプタ (A08931) が必要です。
4 ワーキングディスタンスを長くするにはリフレクタ・リングを外す。     リングライト (A08700)
5 A08626 アダプタを使用する場合は、 A08627 偏光/ アナライザを使用します。
カスタム仕様可。 互換性のあるアクセサリ有。 ColdVision アクセサリデータシートを参照してください。



バックライト

シングルバックライトとデュアルバックライト

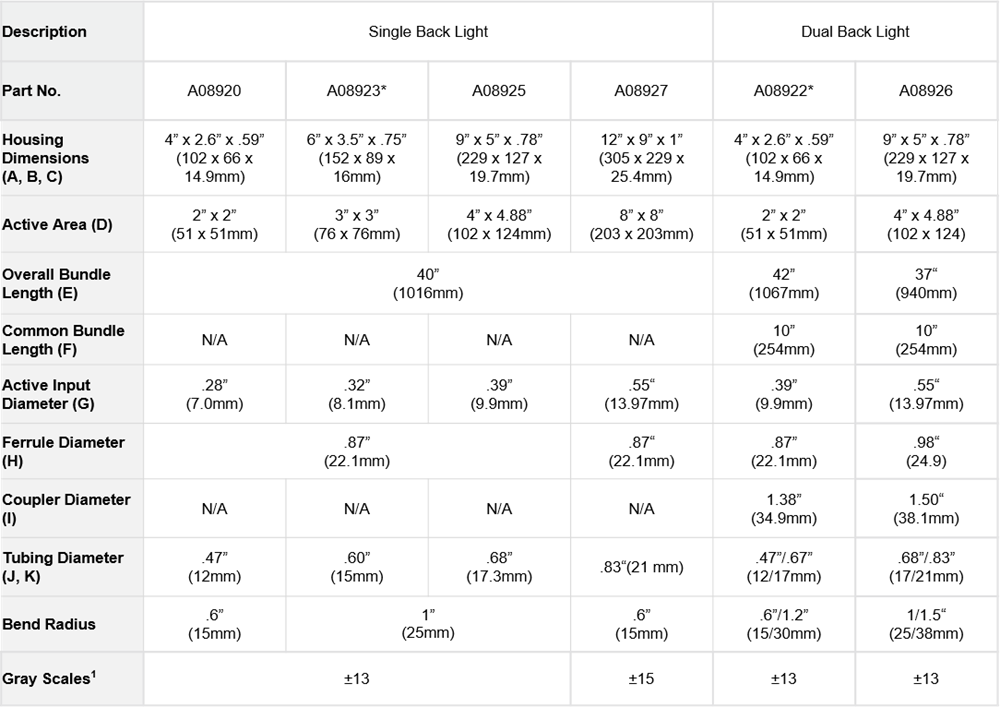

ColdVision 光ファイバーライトガイド、シングルバックライトとデュアルバックライトの仕様

* オーダーメイド製品
1 ご要望に応じて均一性スキャン
カスタム仕様が可能です。 互換性のあるアクセサリ有。 ColdVision アクセサリデータシートを参照してください。



ラインライト

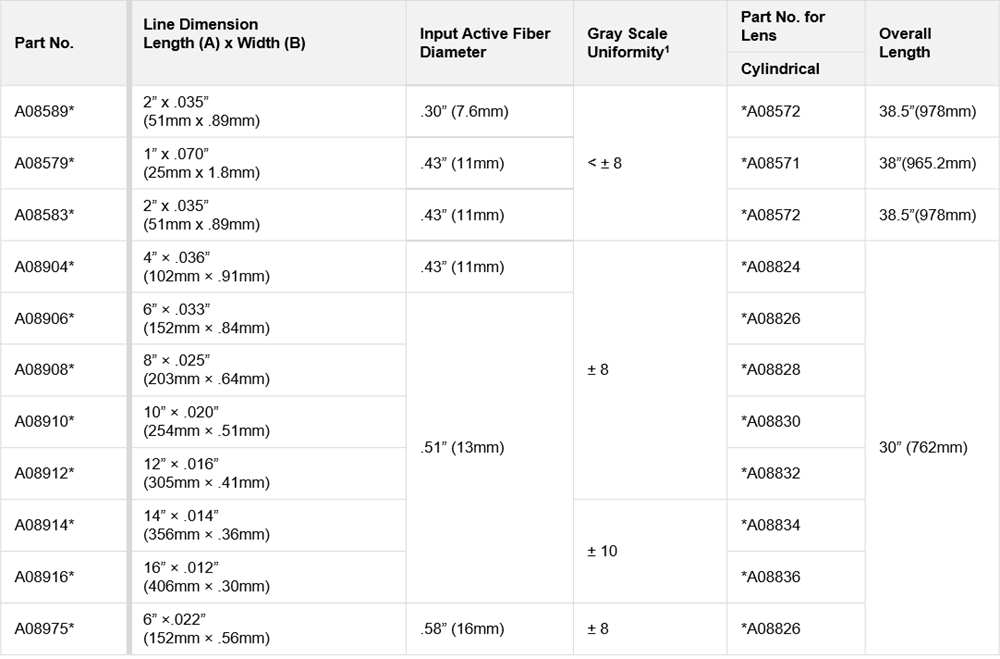

ColdVision 光ファイバーライトガイド、ラインライトの仕様

* オーダーメイド製品
1 ガンマ値設定 1.0 。  ()内 の寸法は mm
のカスタム仕様可。 互換性のあるアクセサリ有。 ColdVision アクセサリデータシートを参照してください。







アクセサリー

バンドルメカアクセサリー

ColdVision 光ファイバーライトガイド、メカアクセサリーの仕様

* オーダーメイド製品
1  バンドルエクステンダーを使用 すると、 30 -40% の光損失につながります



バンドル光学アクセサリー

ColdVision 光ファイバーライトガイド、光学アクセサリーの仕様



リングライトアクセサリ

ColdVision 光ファイバーライトガイド、リングライトアクセサリの仕様



ラインライトアクセサリ

ColdVision 光ファイバーライトガイド、ラインライトアクセサリの仕様

* オーダーメイド製品
