ナイトビジョンシステムに最適な信頼性の高い保護性能。
ナイトビジョン用の最新光電子デバイスは、防犯監視、狩猟、軍事、救助活動、自動化など、さまざまな分野でその重要性が高まっています。こうした「ナイトビジョンデバイス（NVD）」は、完全な暗闇や霧、煙、密集した植生の中でも、クリアな視界を提供します。
最大限の透過率、高い耐久性、優れた光学性能により、完全な暗闇でも鮮明な視界を実現。ナイトビジョン用途に最適なソリューションです。
特色
これらのデバイスの中核を担うのが、光学保護カバー、いわゆるカバーガラスです。内部の繊細なセンサーを、環境要因や機械的応力、汚れから保護する役割を果たします。同時に、システムの視認性能を損なわないことも求められます。
お客様の利点
ナイトビジョンおよびサーマルイメージングデバイスとは？
ナイトビジョンデバイスは主に、以下の2つの技術に基づいています：
- イメージインテンシファイア：ごくわずかな周囲光で動作し、波長範囲は通常400〜1100nm
- アクティブIR技術：780〜1100nmの赤外線を照射し、その反射光を対象物から検出
B 270® は、可視画像とサーマルセンサーを組み合わせた最新のマルチスペクトルシステムなど、高い光学性能が求められる用途に最適です。保護ウィンドウや前面ガラスとしての統合が可能です。
保護ガラスが重要な理由とは？
カバーガラスには、以下のような要件が求められます：
- 400〜1100nmの波長範囲で高い透過率を実現すること
- 低い吸収率
- 優れた機械的強度を持ち、高い耐傷性および耐衝撃性を備えていること
- 紫外線、湿気、屋外環境への耐性があること
- 反射防止（AR）、赤外線（IR）、撥水コーティングとの適合性があること
B 270®：ナイトビジョンシステムに最適なガラスソリューション
B 270® は、約2500nmまでの優れた透過性を持つスーパーホワイト、クラウングラスです。光学性能と高い機械的・耐熱性を兼ね備えており、400〜1100nmの範囲で動作するイメージインテンシファイアやアクティブIR技術を使用するデバイス――監視カメラ、照準光学機器、ドライバーアシスタンスシステムなど――に理想的です。主な特長：
技術的な詳細

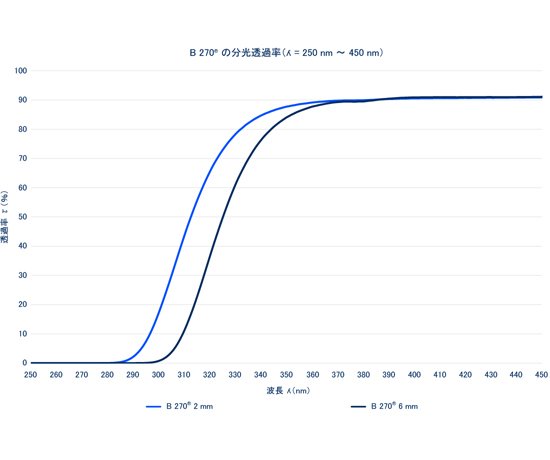

SCHOTT B 270® ガラスは、板厚2mmで最大92%という優れた可視光透過率を実現し、ナイトビジョンシステムにおけるカバーガラス素材として理想的です。400〜1100nmの波長範囲における高い透過率により、光の損失を最小限に抑え、明るくコントラストの高い映像を可能にします。
| 特性 |
B 270® | PMMA（アクリル） |
光学ガラス |
|---|---|---|---|
| 透過率 (400–1100 nm) |
約91〜92% | 約88〜89% | 約91〜93% |
| 耐傷性 | 高い | 低い | 高い |
| 強化処理 | 非常に良い | 不可 | 非常に良い |
| 光学的均質性 | 非常に高い | 非常に低い | 中程度 |
| 必要な厚みの入手性 | 高い | 限定的 | 低い |
| 薄型化・研磨 加工費用 | 低い | 高い | 高い |
| コストパフォーマンス | ++++ | ++ | ++ |
| 利点 |
B 270® における効果 |
|---|---|
| 耐傷性 | 砂、埃、清掃による傷からの保護 |
| 耐熱安定性 | 寒冷または高温環境下でも歪みが生じない |
| 耐候性 | 長期間の屋外使用でも黄変や曇りが発生しない |
| コーティング適性 | 反射防止（AR）コーティングや撥水コーティングに最適 |
| 耐久性 | 過酷な使用環境でも長寿命を維持 |
B 270® は、さまざまな機能性コーティングのベース材料として非常に優れています：
- 反射防止コーティング（AR）：反射を低減
- 撥水コーティング：屋外用途や軍事用途に最適
- 加熱層（例：TCO）：温度差による曇りの発生を防止
B 270® のファイアポリッシュ仕上げは、表面粗さが 1nm 以下であり、コーティングの種類によっては理想的な下地となります。ガラスに錫面が存在しないため、コーティング前にその層を研磨で除去する必要がなく、工程を簡素化できます。さらに、B 270® は優れた密着性と機械的安定性を備えており、負荷や温度変化のある環境でもコーティングの長寿命を実現します。
B 270® は、以下のように幅広い厚みのバリエーションでご提供可能です*：
| 厚みのラインナップ | ||
|---|---|---|
| 0.80 mm |
2.00 mm | 2.80 mm |
| 0.90 mm |
2.10 mm | 3.00 mm |
| 1.00 mm | 2.15 mm | 3.15 mm |
| 1.10 mm | 2.20 mm | 3.30 mm |
| 1.15 mm |
2.25 mm | 3.50 mm |
| 1.20 mm | 2.30 mm | 4.00 mm |
| 1.35 mm | 2.40 mm | 4.50 mm |
| 1.50 mm | 2.50 mm | 5.00 mm |
| 1.65 mm | 2.65 mm | 5.50 mm |
| 1.70 mm | 2.70 mm |
6.00 mm |
| 1.85 mm | 2.75 mm | |
※その他の厚みについてもご要望に応じて対応可能です。
