放射線遮蔽ガラス

内部構造品質と内部伝達により、ショットの RD 30® 、 RD 50® 、 RS シリーズは困難な環境における放射線からの保護を提供します。 また、静電気の放電に対する保護も提供します。また、 2 種類のガラスは電離放射線からの硫化に耐性があります。

ショットの放射線シールドガラスの主な強み

業界標準に適合する幅広いポートフォリオ

SCHOTT は、厚さスペクトルの観点から最も幅広い放射線遮蔽ガラスを提供し、 DIN 61331 -2 および IEC 61331 -2 の要求基準を満たす放射線に対する最高の保護を提供します。

マンモグラフィ用にカスタマイズされたソリューション

RD 30® は、高レベルの保護と高い透過性を備え、傷がつきにくく、不燃性があり、アクリルよりも清掃が簡単なため、マンモグラフィの用途に最適なガラスです。

優れた内部伝達

眼鏡は、高い放射線量に長時間さらされた後でも優れた内部透過率を維持します。 ショットの専門家チームはコンクリート壁のシールド窓にガラスを使用することで、中性子減衰も改善しました。

放射線可溶化に対する耐性

RS 253 G18 と RS 323 G19 の 5 つの RS メガネのうちの 2 つは、非常に高レベルの放射線を放出する環境に理想的です。 二酸化セリウムを添加することで、ガラスの硫化(または「焼き色」)が高エネルギーの放射線誘起イオン化から保護されます。

RD 30® および RD 50®

RD 30® の技術データ

光学特性 20°C で
の屈折率 n e ( 40°C/h でアニーリング済み) 1.579 光透過率( d = 6.0 mm ) 90.5%

化学特性 DIN ISO 719 HGB 3 酸化鉛含有量 (PbO) ≥ 22% 総重金属含有量 ≥ 23% に準じ
た加水分解クラス


機械的特性
g/cm 3 ( 納品時の状態 )≥ 3.13

その他の特性
ガラス厚 6.0 mm *
評価遮音性値 R w  (C; C tr) = 34 (-2; –2) dB

* ご要望に応じて、他の板厚のサウンド低減値もご用意しています。

RD 50® の技術データ

光学特性 20°C で
屈折率 n D 1.79 光透過率 (d = 5.0 mm) 85%

化学特性 DIN ISO 719 HGB 1 酸化鉛含有量 (PbO) ≥ 65% 総重金属含有量 ≥ 70% に準じ
た加水分解クラス

機械的特性
g/cm 3 ( 納品時の状態 )≥ 5.05

その他の特性
ガラス厚 8.1 mm *
評価遮音性値 R w  (C; C tr) = 41 (-3 ;-3) dB

* ご要望に応じて、他の板厚のサウンド低減値もご用意しています。



RD 50®: X 線品質および最大照射寸法に対する鉛等価物 mm Pb 単位


最小厚み
d = mm

最大厚み
d = mm
チューブ電圧での減衰等価( mm Pb 単位) :
最大重量
kg/m 2

最大寸法
mm x mm
80 kV 100 kV 110 kV * 150 kV 200 kV
5.0 7.0 1.5 1.5 1.5 1.5 1.4 35 2,400 x 1,100
7.0 9.0 2.1 2.1 2.1 2.1 2.0 45 2,400 x 1,100
8.5 10.5 2.6 2.6 2.5 2.5 2.4 53 2,400 x 1,100
10.0 12.0 3.1 3.1 3.0 3.0 2.9 61 2,000 x 1,000
11.5 14.0 3.5 3.6 3.5 3.5 3.3 71 2,000 x 1,000
16.0 19.0 - 5.0 4.9 4.9 4.6 96 1,500 x 800
20.0 23.0 - 6.3 6.1 6.1 5.8 116 1,500 x 800



RD 50®: 放射性核種の鉛当量( mm Pb 単位)


ヌクレード
板厚 d の mm Pb における減衰当量 :
4.0 mm 5.0 mm 7.0 mm 8.5 mm 10.0 mm 11.5 mm 16.0 mm 20.0 mm
C -11 、 N -13 、 O -15 、 F -18 1.4 1.8 2.6 3.1 3.7 4.2 5.9 7.4
CO -58 1.6 2.0 2.8 3.4 4.0 4.6 6.4 7.9
CO -60 1.7 2.2 3.1 3.7 4.4 5.1 7.1 8.9
FE -59 1.7 2.2 3.1 3.7 4.4 5.1 7.0 8.8
TC -99 M 1.1 1.4 2.0 2.4 2.9 3.3 4.6 5.7



RD 30® の供給形態

ガラスの種類 厚さ 公差 56 kV での最小鉛等価物 最大シート寸法
モノリシックガラス 6.0 mm +/- 0.25 mm 0.5 mm Pb 2,350 mm x 1,500 mm
合わせガラス 2 x 3.1 mm +/- 0,5 mm 0.5 mm Pb 2,400 mm x 1,300 mm
頑丈な安全ガラス 6.0 mm +/- 0,25 mm 0.5 mm Pb 2,350 mm x 1,500 mm



RD 30®: 鉛等価物 mm Pb およびデリバリー寸法

厚さ
d = mm
チューブ電圧での減衰等価( mm Pb 単位) : 最大重量 kg/m 2
50 kV 56 kV 76 kV 80 kV 110kV 150 kV
6.0 ± 0.25 ≥ 0.5 ≥ 0.5 ≥ 0.5 ≥ 0.5 ≥ 0.5 ≥ 0.5 20



放射線遮蔽ガラスの消毒

  • 水、中性洗剤および柔らかい布のみを使用してください。
  • RD 30® は、ショットが承認した市販の消毒剤を使用して消毒できます。 紫外線照射による消毒も可能です。
  • 放射線シールドガラスは、湿気や酸性空気と組み合わせて湿気や温度の変動にさらさないでください。
  • 設置中は、酸やアルカリ性物質(酢酸、アンモニアなど)のないシーラントのみを使用してください。 粘着ラベルがガラス表面に反応すると、変色の原因となる場合があります。



ほとんどの反射のないビューを実現する保護

RD 30® および RD 50® は、反射防止ガラスショット AMIRAN® と組み合わせてご利用いただけます。 この合わせガラスは、放射線からの保護としてよく知られており、特に検査領域ではっきりと見えます。

RS ガラスシリーズ

放射遮蔽ガラスの一般的な特性



一般特性 RS 253 RS 253 G18 RS 323 G19 RS 360 RS 520
最小密度ρ [g/cm3] 2.5 2.52 3.26 3.6 5.18
PbO – 含有量 [ 重量 %] 、合成 0 33  45  71
CeO2 - コンテンツ [ 重量 -%] 、合成 0 1.8 1.8 0 0
線形減衰係数  [cm –1]  RS 253 RS 253 G18  RS 323 G19  RS 360  RS 520
 E = 0.2 MeV 0.32  0.33  1.25  1.72 3.54
 E = 0.662 MeV (137 Cs) 0.19  0.19 0.28 0.32  0.5
 E = 1.25 MeV (60 Co) 0.14 0.14  0.18 0.21 0.3
 Pb – 当量  RS 253 RS 253 G18  RS 323 G19  RS 360   RS 520
 E = 0.2 MeV  0.03 0.03  0.11  0.16  0.32
 E = 0.662 MeV (137 Cs)  0.16 0.16 0.24 0.27  0.42
 E = 1.25 MeV (60 Co)  0.22 0.22  0.29  0.32  0.46




アプリケーションの制限 RS 253 RS 253 G18 RS 323 G19 RS 360 RS 520
変色に関して、全線量 [ G y ] - 1 × 108 > 1 × 10 8 - -
放電に関しては、総線量[Gy]* 1 x 103 1 × 108 > 1 × 10 8 1 x 103
1 x 103

* 放電しきい値 ( 誘導放電 )



光学特性                  RS 253 RS 253 G18 RS 323 G19 RS 360 RS 520
屈折率 n d 1.52 1.52 1.59 1.62 1.81
分散( n 64.2 63.5 39.9 36.4 25.4
表面ごとの残留反射損失 [%] 4.25 4.25 5.1 5.6 8.3



内部トランスミッション τi (100 mm)                 RS 253 RS 253 G18 RS 323 G19 RS 360 RS 520
λ = 546.1 nm の場合 0.987 0.895 0.88 0.992 0.984
λ = 589.3 nm の場合  0.985  0.925  0.925  0.993  0.985
λ = 632.8 nm の場合 0.981 0.941 0.94 0.99 0.981



放射線遮蔽眼鏡の詳細な技術情報については、当社の営業・アプリケーションエンジニアリングチームまでお問い合わせください。

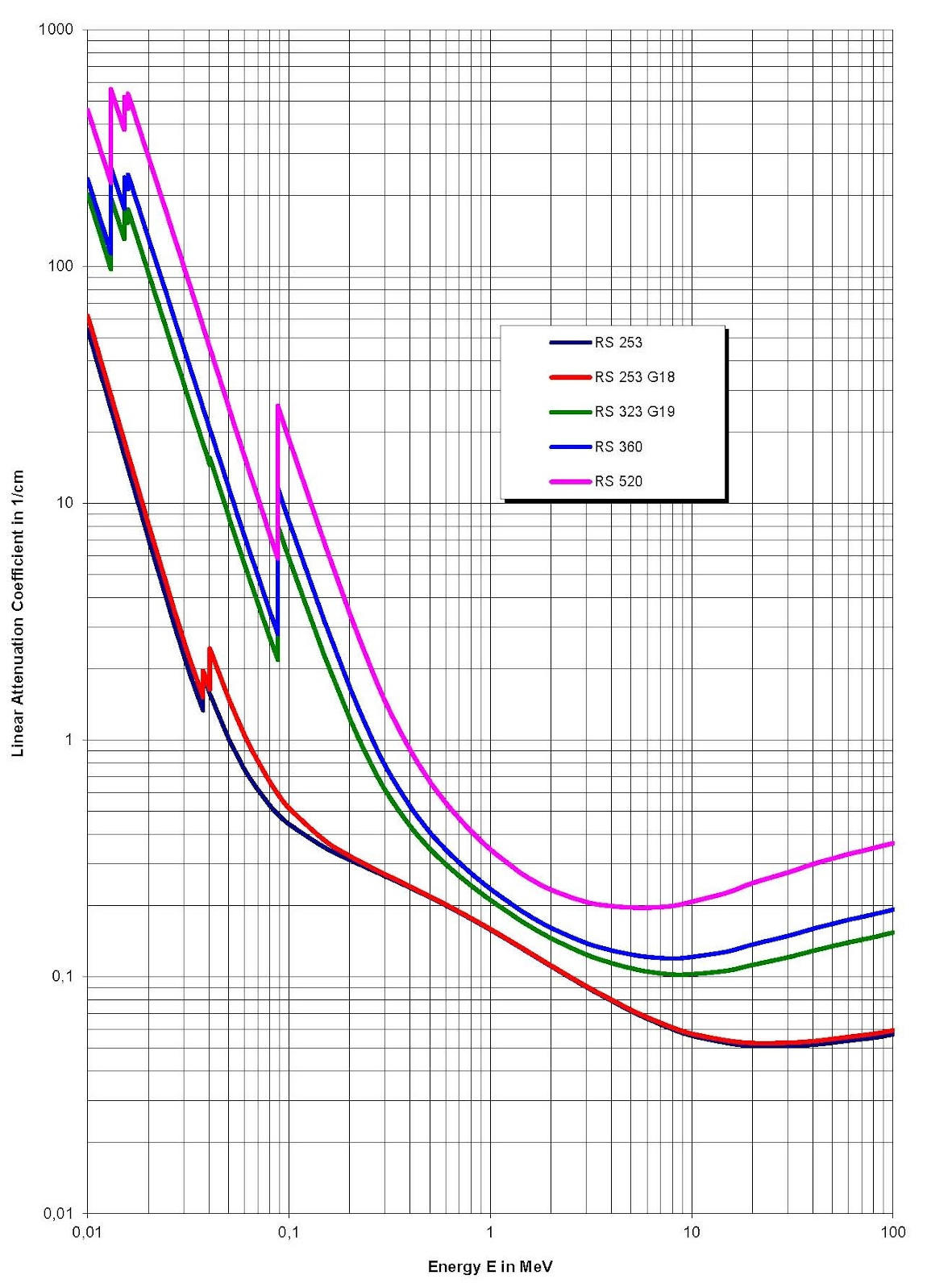

ショットの放射線シールドガラスの線形減衰係数

線形減衰係数チャート



供給フォーム

  • 完成したブロックとプレート:窓の面は視覚的なグレードで研磨され、側面は研磨されています
  • 鋳造

寸法*

  • 完成スラブの最大サイズ : 1600 x 1100 mm2 または 1360 x 1360 mm2
  • 最大重量 :  1,300~2,000 kg/ スラブ

* ご要望に応じて、より大きな寸法とより重い重量にも対応いたします。



素材は在庫からは入手できません。ご要望に応じて、お客様固有の溶融材料のみをご利用いただけます。



品質保証

  • 幾何学形状と内部品質の 100% の管理。
  • 部品は集中的な最終検査を含む、製造の全段階で検査されます。
  • 光学ガラスと同じ品質検査機器が使用されます。

よくある質問

概要

1. RD 50® と RD 30®  の違いは ?





RD 50® および RD 30® には、それぞれ密度 5.05 g/cm ³ または最小 3.13 g/cm ³ の製品名が付けられており、特に RD 50® では保護効果が大幅に高くなっています。



2. この保護効果はどのように測定されますか ?





保護効果は通常、シールド材として鉛を使用するために指定されます。 ガラスなどの他の材料では、保護効果は鉛等価物として示されており、鉛の厚さに対して材料の遮蔽効果は同等である。



3. RD 50® および RD 30® に相当するリード線はどれですか ?



RD 50® は、管の電圧とガラスの厚さに応じて 1.4 mm ~ 6.3 mm の同等のリード値を提供します。 RD 30® は、 6 mm のガラス厚で 0.5 mm Pb 以上の鉛を提供します。



4. RD 50® と RD 30® は、お客様の用途に必要な基準を満たしていますか ?



RD 50® は、医療用 X 線診断における放射線防護のための DIN EN 61331 -2 および IEC 61331 -2 の要件を満たしています。 RD 30® は、 DIN EN 60601 -2 -45 に従って構築された医用電気機器に使用します。



5. BGW > 6.1 mm Pb などの放射線防護はどのように達成されますか ?



RD 50® ガラス 2 個をラミネート加工する。 BGW は適宜加算されます。





計画と設置

1. RD 50® および RD 30® は   どのように適切に   設置されますか ?




  どのような場合でも、壁側の放射線保護と放射線遮蔽ガラスが重なり合って、放射線からの完全な連続的な保護を保証する必要があります。 放射線防護のない空間は、すなわち、放射線防護材料を「突合せから突合せ」て使用できない場合がある。 放射線防護材料の重なり合いが常に存在する必要があります。



2. 可動部品(スライドドア / 壁)の安定性を高めるにはどうすればよいですか ?


 RD 50® の安定性および / または表面保護を向上させるために、片側または両側にフロートガラスを備えた RD 50® 製積層ガラス ( 強化安全ガラスも含む ) 。



3. RD 50® と RD 30® は絶縁ガラスに加工できますか ?


はい。 放射線遮蔽ガラスが室内側に挿入されていることを確認する必要はこれまで以上にありません。 RD ガラスは、天候や環境の影響にさらさないでください。 弊社は、ドア、窓、穴、部屋などの完全な放射線防護システムのために適切なサプライヤー住所 ( 専門家 ) を提供します。



4. RD 50® の傷はその後研磨できますか ?


個々のケースをレビューする必要がありますが、これは主に傷の深さによって異なります。



5. RD 50® および RD 30® は後でサイズを変更できますか ( 現場など )?


原則的にはそうです。 ただし、 RD 50® を使用する際は、ガラスカッターのすりつぶしすぎず、少量のオイルしか使用しないように注意する必要があります。 切断は常に端から行い、できるだけ早く切断する必要があります。 ただし、鉛ガラスは必ず経験豊富なグラジエで切断する必要があります。






メンテナンスと使用方法

1. RD 50® および RD 30® はどのように洗浄できますか ? 何を考慮する必要がありますか ?


ガラス表面を傷つけないように、水、中性洗剤および柔らかい布のみを使用して清掃してください。



2. RD 50® および RD 30® に適した洗浄剤、シーラント、消毒剤はありますか ?


はい。ご要望に応じて製品名やメーカー名を提供できます。



3. RD 50® と RD 30® は火傷を負うことがありますか ?


RD 50® および RD  30® は可燃性   ではありません。 RD 50® の軟化点は約 603°C  で、 RD 30 ® の場合は約 620°C です。



4. RD 50® と RD 30® はどのように廃棄できますか ?


連邦、州または国の規制により異なります。 現地の規則に従うこと。 ガラス内の鉛は化学的に結合されており、浸出することはできません。 研磨および琢磨の残留物は有害廃棄物であるため、法的要件に従って廃棄する必要があります。



ご興味をお持ちですか? お気軽にご連絡ください。

プロジェクトに関するより詳細な情報、サンプル、見積もり、アドバイスがご必要な場合、私たちが喜んで対応させていただきます。

お問い合わせ
