FOTURAN® II
その優れた汎用性により、構造化された FOTURAN® II は、多くの用途で重要な材料となります。 それらのアプリケーションには、マイクロフルイディクスのタイタープレート、MEMSシステムのパワーインダクタ、半導体のプローブカード、さらにはバイオテクノロジーやマイクロオプティクスのコンポーネントなどがあります。
半導体
FOTURAN® II は、その優れた特性により、半導体用途において重要な役割を果たします。 構造化が容易なため互換性が高く、FOTURAN®II基板上に効率よく高水準のビアを形成することができます。 これらの特性は、機能的な半導体ウェハーをテストするためのインターフェースとして、プローブカードなどのコンポーネントに使用されています。
電気通信
FOTURAN® II の光造形ガラスセラミック製コンポーネントは、シリコンなどの代替品よりも 5 G の用途に適しています。 MEMSベースの無線周波数（RF）受動部品は、アイソレーションの向上、低消費電力、高集積化、軽量化により、5G通信で好んで使用されます。 このような場合、構造化ガラスセラミック部品は、高い絶縁性や低い信号減衰などの利点があります。
マイクロオプティクス
SCHOTT FOTURAN® II は、マイクロオプティクスで重要な役割を果たしています。 FOTURAN®IIは、後処理の段階で構造化に適しているため、マイクロ光学システムの構築に最適です。 FOTURAN®IIガラスに3Dマイクロ光学部品を埋め込むには、集光したFSレーザービームを使用するか、材料構造にエッチングを施す方法があり、これは光導波路の製造に役立つプロセスです。
MEMS
MEMSインダクタは、エレクトロニクス産業の多くの分野で使用されていますが、パワーインダクタの出現により、この分野はさらに発展することが期待されています。 FOTURAN®IIは、これらのデバイスに小さなフットプリント（片側0.75mm以下）、高いQファクター、高い自己共振周波数を提供します。 また、低コストでの製造、幅広いインダクタンス、高いSRF（10GHz以上）、最大5Aまでの電流に対応しています。
流量センサと IC パッケージング
多くの業界がFOTURAN® IIを既存の製品の電源として信頼しています。 シリコンなどに比べて化学的に安定しており、構造的にも優れているため、フローセンサーの熱質量が小さく、超高速応答が可能となります。 また、FOTURAN® IIは高アスペクト比のTGVを作ることができるため、ICパッケージの素子を高効率で生産することができます。

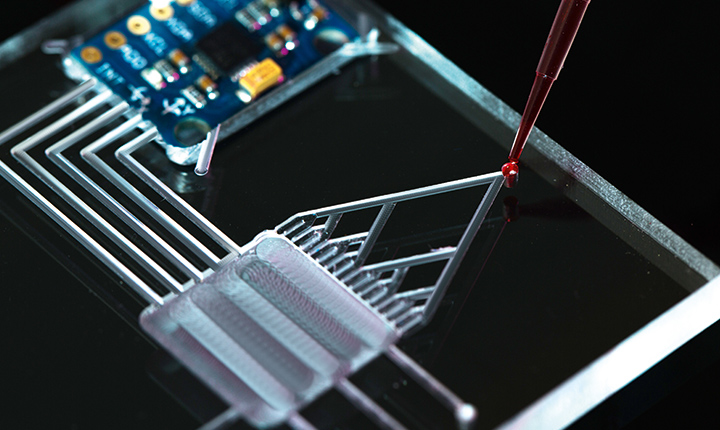

バイオテクノロジーとマイクロフルイディクス
FOTURAN®Ⅱは、バイオテクノロジーやマイクロフルイディクスの分野で広く使用されています。 優れた光学的透明性と低い自己蛍光性、高い化学的安定性と耐熱性を備えているため、再利用可能で洗浄が容易なタイタープレートに最適であり、バイオチップの基板として生体適合性のある複雑な構造を容易に実現します。 他にも、材料内の3Dマイクロチャネルの製造にも使用できます。
