高度なオプトロニクス防衛システム向けZnS保護ウィンドウ
光学的卓越性を共に築く
最新の軍用オプトロニクスシステムには、極度の機械的、環境的、気候的ストレスに耐えつつ、複数のスペクトル帯域にわたる高い透過率を実現する光学部品が求められます。これらの要件を満たすため、SCHOTTとヘンソルトは、ドイツ・マインツのSCHOTTの材料およびコーティングの専門家と、ドイツ・オーバーコッヘンのヘンソルトオプトロニクスとの間で緊密な開発パートナーシップを構築しました。両社は、約1.5年にわたる開発期間中、完全な欧州サプライチェーン内で、厳格な品質、信頼性、防衛基準の遵守を徹底しました。
エンジニアリングの課題
ヘンソルトは、プーマIFVおよびレオパルト2戦車に配備された安定化コマンダー潜望鏡用の保護窓を必要としていました。光学部品は、画質、分光透過率、システム性能を損なうことなく、高感度の可視・赤外センサーシステムを保護する必要がありました。主な要件には、高い耐擦傷性と耐摩耗性、砂、塩霧、温度サイクル下での環境安定性、過酷な戦場条件での長期運用への適合性が含まれていました。
最大限の信頼性と耐久性
SCHOTTは、要求の厳しい防衛用途や過酷な環境向けに最適化されたフレーム付きおよびコーティング済み光学ウィンドウを含む、統合オプトメカニカルサブアセンブリを提供しています。
材料から認定サブシステムへ

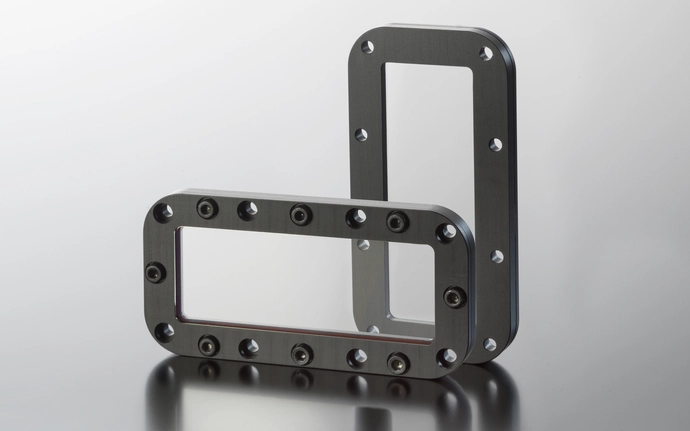

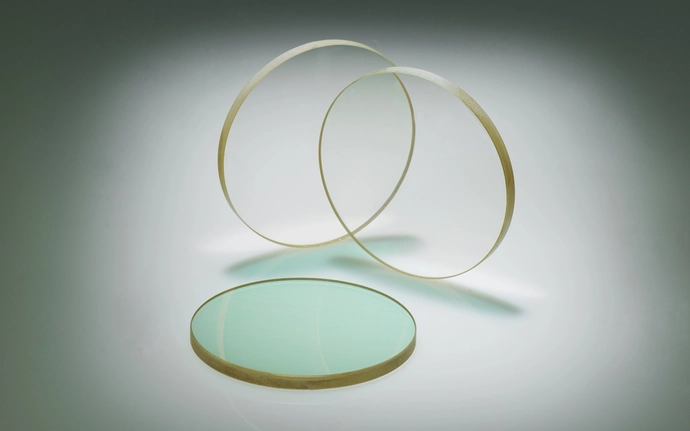

SCHOTTは、可視域および赤外域におけるマルチスペクトル透過に最適化された、完全組立済みのZnSベース保護窓サブシステムを開発しました。硫化亜鉛は、優れた広帯域光学特性と高い機械的強度を兼ね備えていることから選定されました。SCHOTTは、光学性能と耐スクラッチ性の向上を最適に両立させる、先進的かつ用途特化型のマルチバンドコーティングを設計しました。
SCHOTTは、材料供給にとどまらず、精密研磨、コーティング蒸着、光学アセンブリ、包括的な試験を含む、すぐに設置可能な完全サブシステムを提供しました。製造およびコーティング工程は、スイス・イヴェルドンにあるSCHOTTのコーティング技術センターで実施されました。すべてのコンポーネントは、摩耗、砂による浸食、塩水噴霧曝露、極端な温度変化に対する耐性を検証するため、軍用グレードの試験手順により認定されました。
©HENSOLDT AG

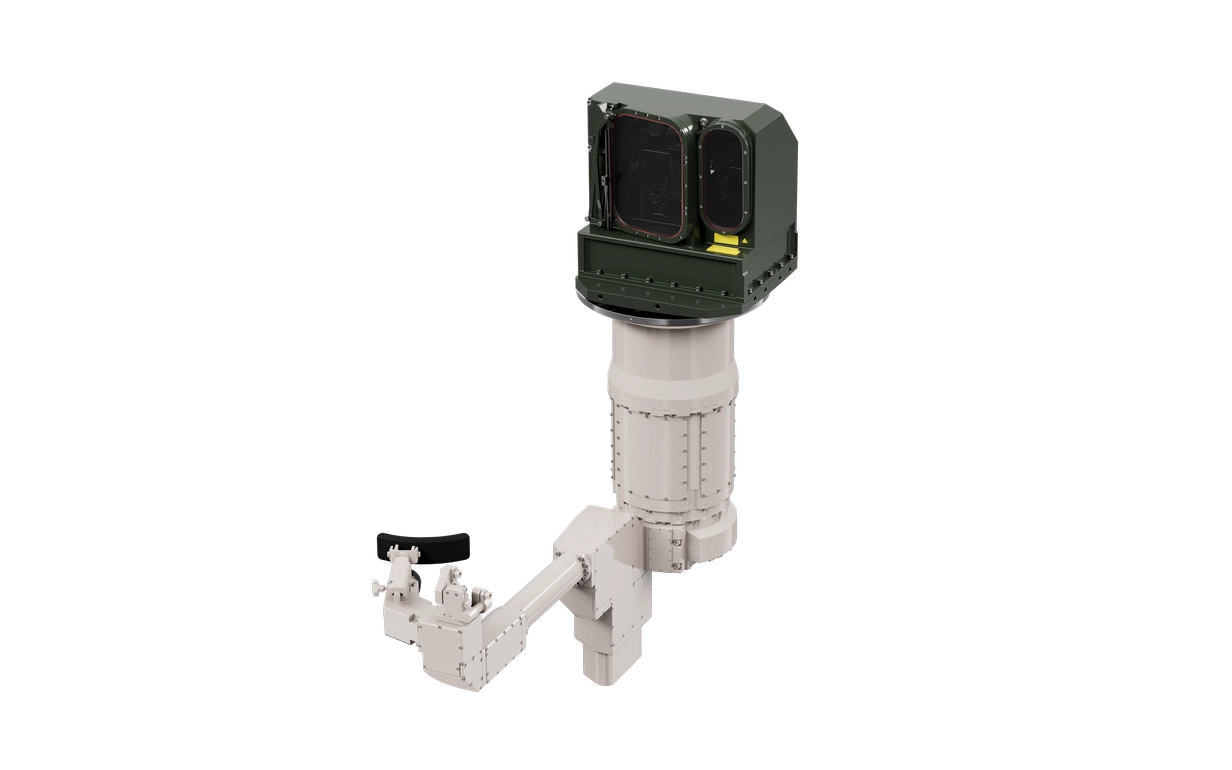

ZnS防護窓は、HENSOLDTの安定化コマンダー潜望鏡PERI RTWL内において重要なインターフェース要素を構成し、基礎となるオプトロニクスセンサを保護しつつ、信頼性の高い長距離観測およびターゲット検出を実現します。本プロジェクトは、材料工学から完全に検証されたサブシステムに至るまで、統合光学ソリューションを通じて複雑な防衛プログラムを支援するSCHOTTの能力を示しています。
