HermeS®

SCHOTT HermeS®「極細高気密貫通電極付きガラス基板」(TGV)は、ウエハレベル・チップサイズパッケージ(WLCSP)によりMEMSなどのデバイスの超小型化と完全気密性を可能にします。 バルク金属を使用したファインピッチのビアが、電気信号を基板内外へ高い信頼性をもって伝送します。

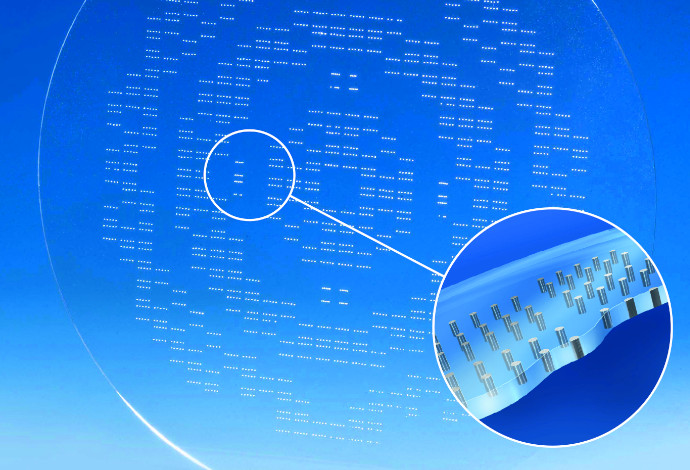

A magnified section of a SCHOTT HermeS® Hermetic Through Glass Via (TGV) Wafer

信頼性の高いチップサイズMEMSパッケージ

マクロからマイクロまで、HermeS®TGV基板は、MEMSデバイス向けのエレクトロニックパッケージを提供します。これには、大規模な産業用センサーや車載用センサー、医療用電子機器(体液や長期間の滅菌サイクルに耐えられるよう封入)における小型化用途が含まれます。

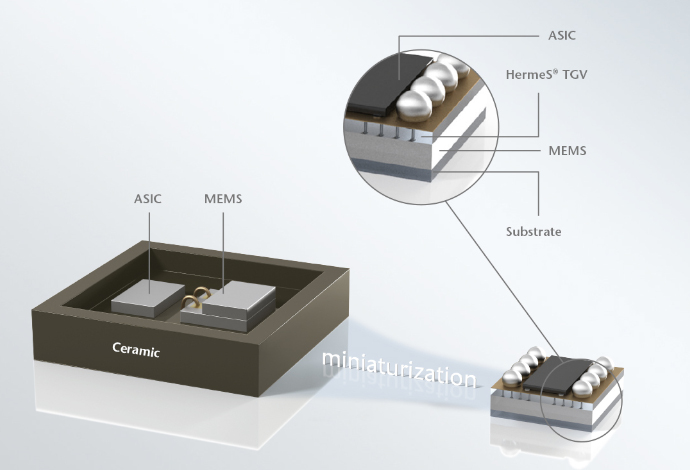

Diagram of a chip-sized MEMS package using SCHOTT HermeS® Hermetic Through Glass Via (TGV) Wafers

TSVおよびセラミックパッケージングに対する利点

ガラスにはより高い気密性があるため、HermeS®極細貫通電極付ガラス基板(TGV)はMEMSデバイスの長期的な効率を大幅に向上させることができます。 さらに、優れたRF性能と透明性の他に、TGVはシリコン製MEMSに直接貼り合わせることができるため、デバイスの小型化に優れているため、セラミックパッケージ使用デバイスに比べてり80%の小型化が可能になります。
