Solar Cell Cover Glasses
Solar Cell Cover Glassesは、宇宙用および地上用に特別に設計されており、さまざまな技術的優位性を持っています。太陽電池の性能を長期間安定的に維持し、保護と機能向上の二重の役割をミッションの全期間にわたって継続させることができます。
技術詳細 - Solar Glass 0787
| 光学特性 | 値 |
|---|---|
| カバーガラスに対する屈折率 * nd （図参照） | 1.5080 ± 0.003 |
| 25℃におけるカバーガラス上面の全法線エミッタンスεn |
≤ 0.86 |
| 熱的特性 | 単位 | 値 |
|---|---|---|
|
変態温度 Tg
|
°C | 568 |
| CTE (熱膨張係数) α | 10-6 · K-1 (20 °C; 300 °C) |
8.5 |
| 10-6 · K-1 (20 °C; 150 °C) | 7.9 |
| 機械的特性 |
単位 | 値 |
|---|---|---|
| 密度 ρ | 単位 g/cm³ | 2.51 ± 0.05 |
| ヤング率 E | kN/mm² | 70.0 |
| ポアソン比 μ | 0.216 | |
| 破断強度 | 強度を最適化した切断加工、詳細についてはお問い合わせください | |
| 電気的特性 | 値 |
|---|---|
| バルク比抵抗率 ≈D | > 1 ∙ 1011 Ω m (ν = 20 °C) |
一般的な生産品質の基準値
透過率値

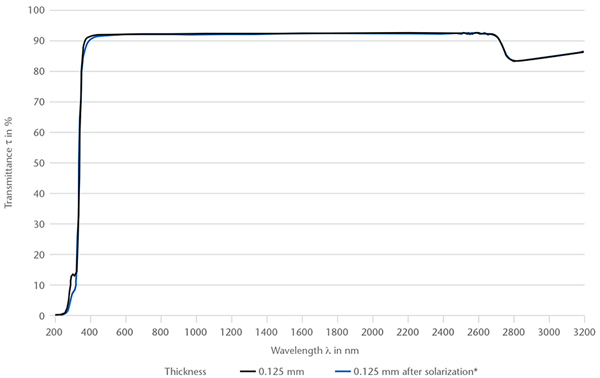

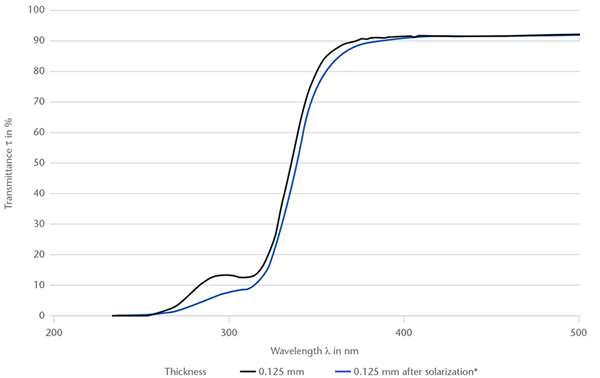

スペクトル透過率
技術詳細 - Solar Glass sphere
| 光学特性 | 単位 | 値 |
|---|---|---|
| 屈折率* nd | 1.5231 | |
| 端部波長 λc (τ = 0.46) | nm （厚さ mm） |
308 |
| 光線透過率 vD65 | nm （厚さ mm） |
91.8 (0.1) |
| 熱的特性 | 単位 | 値 |
|---|---|---|
| 変態温度 Tg | °C | 557 |
| CTE (熱膨張係数) α | 10-6 · K-1 (20 °C; 300 °C) | 7.2 |
| 機械的特性 |
単位 | 値 |
|---|---|---|
| 密度 ρ | 単位 g/cm³ | 2.51 |
| ヤング率 E | kN/mm² | 72.9 |
| ポアソン比 μ | 0.21 | |
| 破断強度 | 強度を最適化した切断加工、詳細についてはお問い合わせください | |
SCHOTT® Solar Cell Cover Glassesは、以下の形でお求めいただけます。
- 薄板
- サイズ変更可能な基板
- 未精製の基板とウェハ
詳細については、概要ページの関連製品をご覧ください。
