Gekühlte Kupfer-TO-Sockel für Transistor Outline-Gehäuse
Produktdetails
Immer wenn Hochleistungslaser eingesetzt werden, kann die Ableitung der erzeugten Wärme ein Problem darstellen. Kupfer mit seiner sehr hohen Wärmeleitfähigkeit hilft bei dieser Herausforderung. Gekühlte Kupfer-Sockel eignen sich für den Einsatz in Pico-Projektoren, LiDAR, Autoscheinwerfern usw.
Produktmerkmale
- Wärmeleitfähiger Kupfer-Kühlkörper oder Block, auf TO-Basis gelötet.
- Die Kupferform kann individuell angepasst werden.
- Hohe transversale Positioniergenauigkeit besser als ± 0,03 mm (< < 2,0°).
- Effiziente Wärmeabfuhr mit hervorragender Hermetizität.

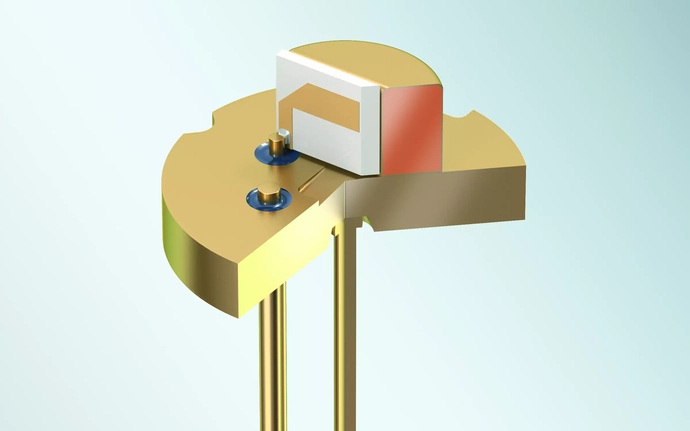

Kupfer-Kühlkörper-Sockel

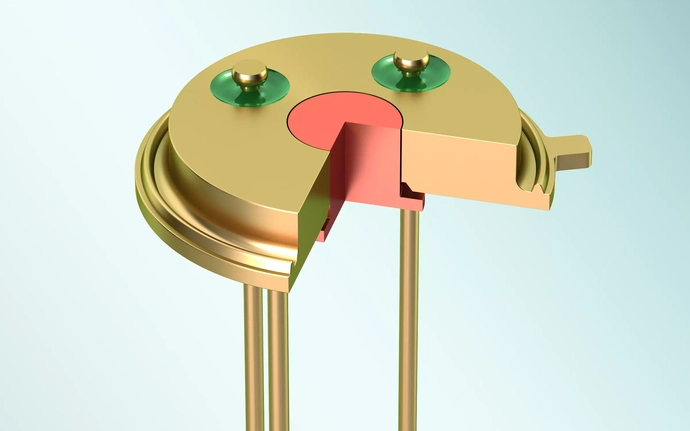

Kupferblock-Sockel
TO 9-Sockel

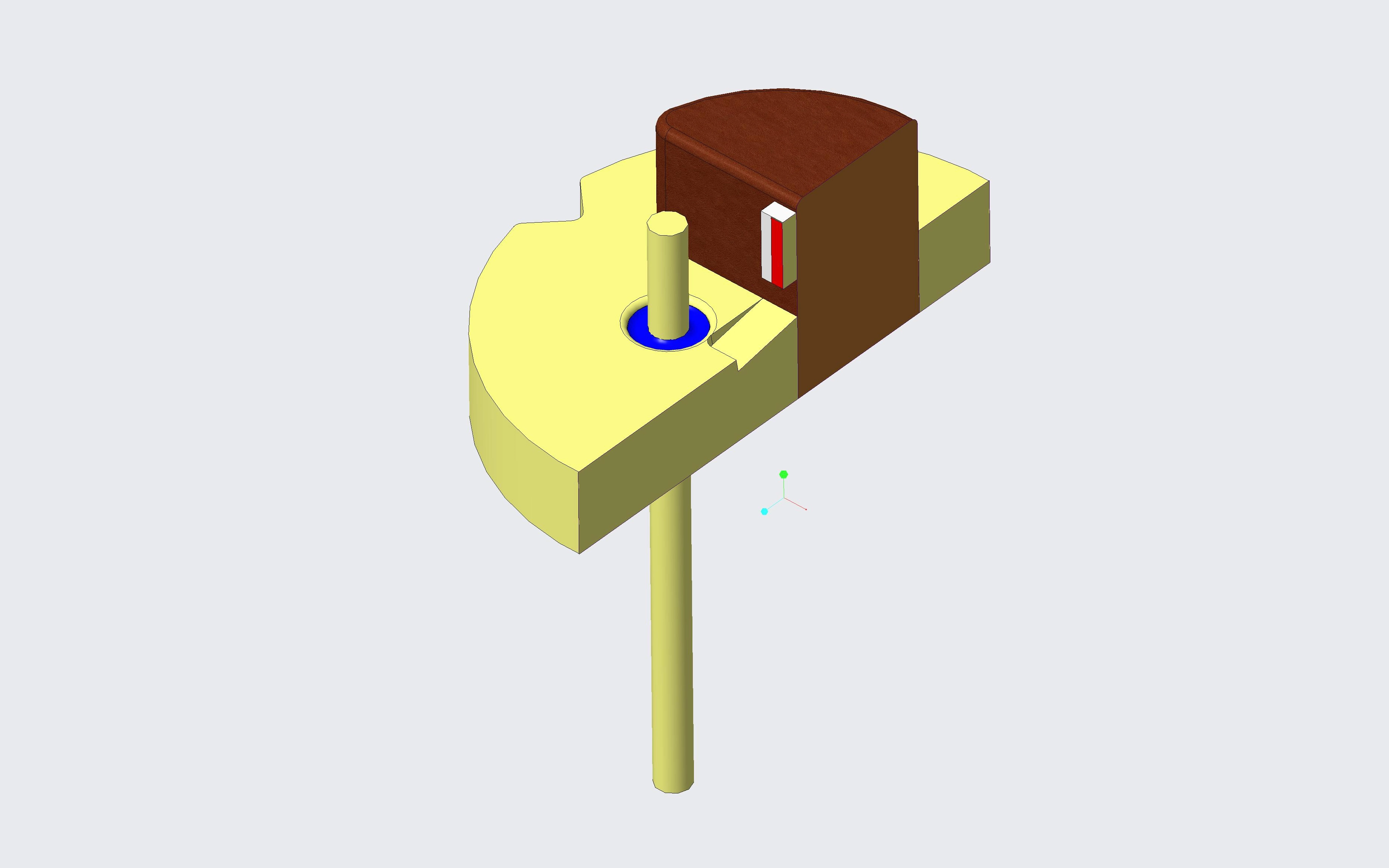

TO 9 Produktmerkmale
-

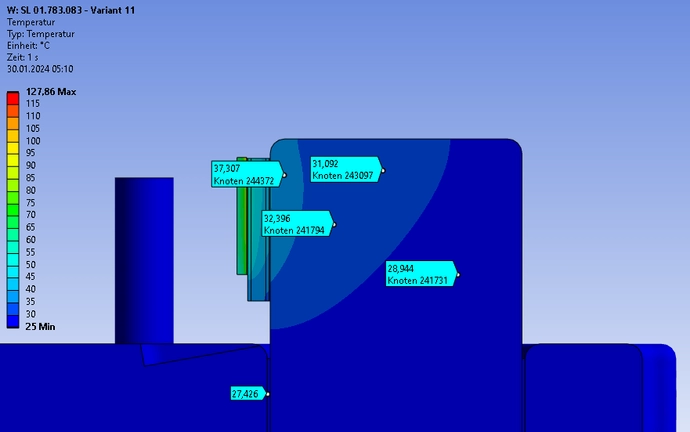

Für die TO 9-Konfiguration zeigt die thermische Simulation einen thermischen Widerstand (Rth) bei einer Durchschnittstemperatur von 8,14 K/W (einschließlich Laser, Submount und Header).
-
Hohe Genauigkeit bei der Kontrolle der Oberflächenebenheit .
-
Kann verwendet werden , um blaue/rote/grüne/violette Laser mit höherer Leistung zu verpacken.
-
Für Anwendungen, die Hochleistungslaser erfordern, wie z. B. für Displayprojektoren, Automobile, Lasermarkierungen usw.
-
Auch kundenspezifische Ausführungen sind möglich. Kundenspezifisches Box-Design für Multi-Laser-Hochleistungsgehäuse kann basierend auf der Anwendung und dem Design des Kunden erfolgen.
Kupfer-Kühlkörper kann die Chip-Temperatur um 21 °C senken.
Bei einer Umgebungstemperatur von TA 25,0°C,
Das Full-CRS1010-Header-Design hat eine maximale Temperatur von 82,4 °C
CRS1010 + Cu-Kühlkörperdesign hat eine maximale Temperatur von 61,1 °C
bei einer Umgebungstemperatur von TA 70,0°C,
Das Full-CRS1010-Header-Design hat eine maximale Temperatur von 128.3°C
CRS1010 + Cu-Kühlkörperdesign hat eine maximale Temperatur von 106,6 °C

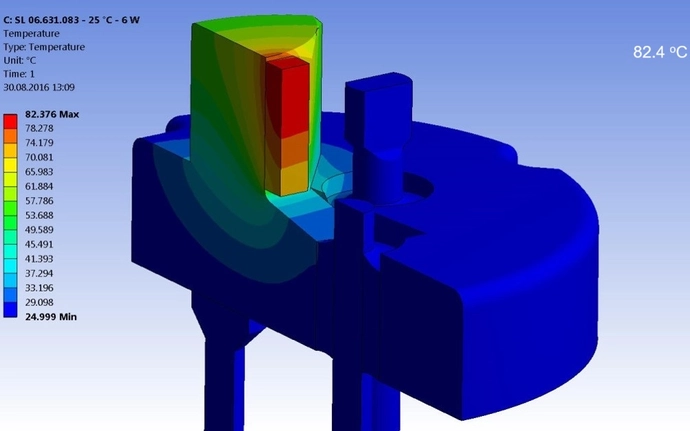

Vollständig CRS1010 Sockel
Versuchsbedingungen: TA (Umgebungstemperatur) = 25,0 °C, PH (Kraft-Wärme)= 6,0 W:

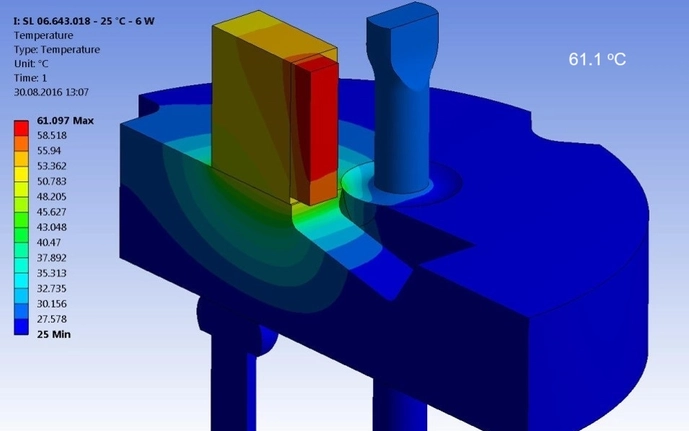

Cu-Kühlkörper
Versuchsbedingungen: TA (Umgebungstemperatur) = 25,0 °C, PH (Kraft-Wärme)= 6,0 W:
Vollständig CRS1010 Sockel
Versuchsbedingungen: TA (Umgebungstemperatur) = 70,0 °C, PH (Kraft-Wärme)= 6,0 W:

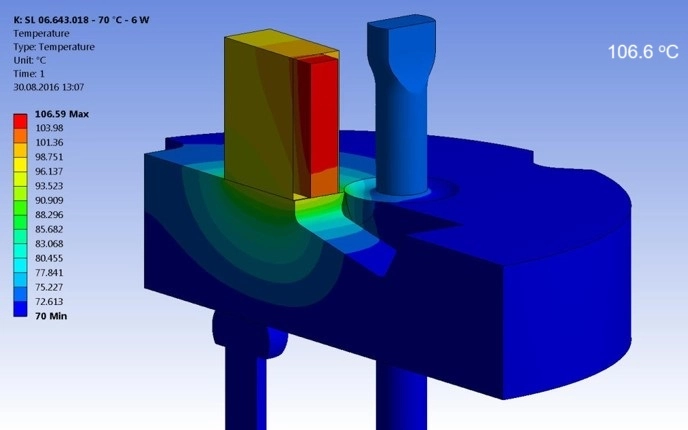

Cu-Kühlkörper
Versuchsbedingungen: TA (Umgebungstemperatur) = 70,0 °C, PH (Kraft-Wärme)= 6,0 W:
Kupfer-Kühlkörper kann die Chip-Temperatur um 22 °C senken.
Bei einer Umgebungstemperatur von TA 25,0°C,
Das Full-CRS1010-Header-Design hat eine maximale Temperatur von 56,4 °C
CRS1010 + Cu-Kühlkörperdesign hat eine maximale Temperatur von 34,6 °C
Bei einer Umgebungstemperatur von TA 105,0°C,
Das Full-CRS1010-Header-Design hat eine maximale Temperatur von 136,4 °C
CRS1010 + Cu-Kühlkörperdesign hat eine maximale Temperatur von 114,6 °C

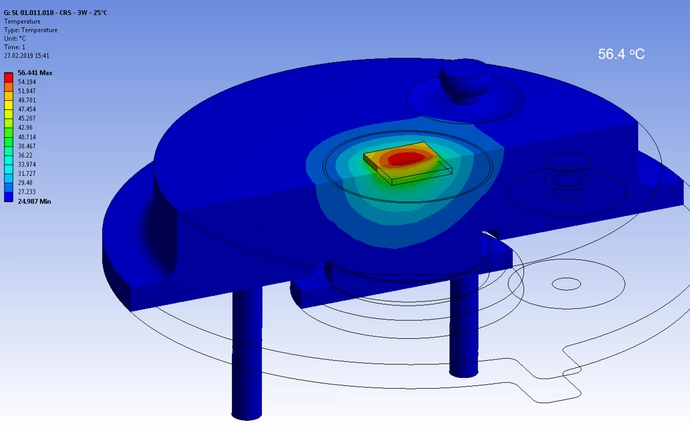

Vollständig CRS1010 Sockel
Versuchsbedingungen: TA (Umgebungstemperatur) = 25,0 °C, PH (Kraft-Wärme)= 3,0 W:
Cu-Kühlkörper
Versuchsbedingungen: TA (Umgebungstemperatur) = 25,0 °C, PH (Kraft-Wärme)= 3,0 W:
Vollständig CRS1010 Sockel
Versuchsbedingungen: TA (Umgebungstemperatur) = 105,0 °C, PH (Kraft-Wärme)= 3,0 W:

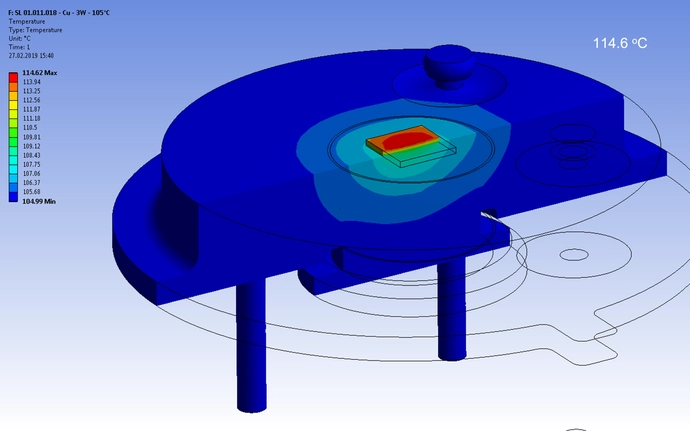

Cu-Kühlkörper
Versuchsbedingungen: TA (Umgebungstemperatur) = 105,0 °C, PH (Kraft-Wärme)= 3,0 W:
