Gekühlte Kupfer-TO-Sockel für Transistor Outline-Gehäuse

Wärmeableitungsfunktionen für Laseranwendungen mit hoher Leistung oder sichtbarem Licht.

Registrierung erforderlich

Um diesen Inhalt zu sehen, müssen Sie sich registrieren.

*Pflichtfeld

Produktdetails

Immer wenn Hochleistungslaser eingesetzt werden, kann die Ableitung der erzeugten Wärme ein Problem darstellen. Dank seiner sehr hohen Wärmeleitfähigkeit unterstützt Kupfer bei dieser Herausforderung. Gekühlte Kupfer-TO-Sockel eignen sich für Gestenerkennungsanwendungen, Pico-Projektoren, LiDAR, Autoscheinwerfer usw.

Produktmerkmale

  • Wärmeleitfähiger Kupfer-Kühlkörper oder Block, auf TO-Basis gelötet.
  • Die Kupferform kann individuell angepasst werden.
  • Hohe transversale Positioniergenauigkeit von mehr als ± 0,03 mm (< < 2,0°).
  • Effiziente Wärmeabfuhr mit hervorragender Hermetizität.

TO-Sockel mit Kupfer-Kühlkörper

TO-Sockel mit Kupfer-Kühlkörper

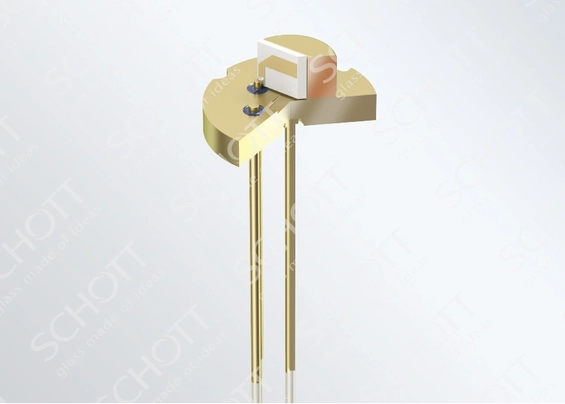

Kupferblock-Sockel

Kupferblock-Sockel

Kupfer-Kühlkörper kann die Chip-Temperatur um 21 °C senken.

Simulationsgrafik 82,4°C.

Versuchsbedingungen: TA (Umgebungstemperatur) = 25,0 °C, PH (Kraft-Wärme)= 6,0 W:

Simulationsgrafik 61,1 °C.

Versuchsbedingungen: TA (Umgebungstemperatur) = 25,0 °C, PH (Kraft-Wärme)= 6,0 W:

TO Simulationsgrafik 128,3 °C.

Versuchsbedingungen: TA (Umgebungstemperatur) = 70,0 °C, PH (Kraft-Wärme)= 6,0 W:

TO Simulationsgrafik 106,6 °C.

Versuchsbedingungen: TA (Umgebungstemperatur) = 70,0 °C, PH (Kraft-Wärme)= 6,0 W:
