辐射防护玻璃

通过内部结构品质和内部传输，肖特的 RD 30®、肖特RD 50® 和 RS 系列可在严苛环境中提供辐射防护。 它们还提供静电放电保护，其中两种玻璃可抵抗电离辐射的曝光。

肖特辐射防护玻璃的主要优势

符合行业标准的广泛产品组合

肖特提供各种厚度的多款辐射防护玻璃，其辐射防护效果极佳，符合 DIN 61331-2 和 IEC 61331-2 标准。

量身定制的乳腺放射成像解决方案

肖特RD 30® 是用于乳腺放射成像应用的最佳玻璃，具有高防护等级、高透射率、耐划伤、不易燃的特性，并且比丙烯酸树脂更易于清洁。

出色的内部透射率

即使长时间暴露在高辐射剂量下，玻璃也能保持出色的内部透射率。 当玻璃用于混凝土墙的屏蔽窗时，肖特的专家团队还改善了其中子衰减。

耐辐射日晒

五款 RS 玻璃中的两款——RS 253 G18 和 RS 323 G19——非常适合高辐射水平的环境。 玻璃与二氧化铈掺杂，可防止玻璃因高能量、电离辐射导致的曝光（或“褐变”）。
肖特RD 30® 和 肖特RD 50®
RS 玻璃系列

肖特RD 30® 和 肖特RD 50®

肖特RD 30® 的技术参数

光学特性
20°C（以 40°C/h 退火）折射率 ne 为 1.579
光透射率（d = 6.0 mm）90.5%

化学特性
耐水解性（根据 DIN ISO 719） HGB 3
氧化铅含量（PbO） ≥ 22%
重金属总量 ≥ 23%

机械特性
密度为 g/cm3 （交货状态） ≥ 3.13

其他特性
玻璃厚度 6.0 mm*
评估隔音值 Rw （C; Ctr） = 34 (–2; –2) dB

* 可据要求提供其他厚度的降噪值。

肖特RD 50® 的技术参数

光学特性
20°C 折射率 nD 为 1.79
光透射率（d = 5.0 mm） 85%

化学特性
耐水解性（根据 DIN ISO 719） HGB 1
氧化铅含量（PbO） ≥ 65%
重金属总量 ≥ 70%

机械特性
密度为 g/cm3 （交货状态） ≥ 5.05

其他特性
玻璃厚度 8.1 mm*
评估隔音值 Rw （C; Ctr） = 41 (-3; -3) dB

* 可据要求提供其他厚度的降噪值。



肖特RD 50®： X 射线质量和最大交货尺寸下的铅当量，单位为 mm Pb


最小厚度
d = mm
最大厚度
d = mm		 管电压为下值时，等效于 mm Pb 的衰减：
最大重量
kg / m2
最大尺寸
mm x mm
80 kV 100 kV 110 kV* 150 kV 200 kV
5.0 7.0 1.5 1.5 1.5 1.5 1.4 35 2000 x 1000
7.0 9.0 2.1 2.1 2.1 2.1 2.0 45 2400 x 1220
8.5 10.5 2.6 2.6 2.5 2.5 2.4 53 2400 x 1220
10.0 12.0 3.1 3.1 3.0 3.0 2.9 61 2400 x 1220
11.5 14.0 3.5 3.6 3.5 3.5 3.3 71 2400 x 1220
16.0 19.0 - 5.0 4.9 4.9 4.6 96 2400 x 1220
20.0 23.0 - 6.3 6.1 6.1 5.8 116 1500 x 1220



肖特RD 50®： 放射性核素的铅当量（mm Pb）


核素		 厚度为下值时，等效于 mm Pb 的衰减：
4.0 mm 5.0 mm 7.0 mm 8.5 mm 10.0 mm 11.5 mm 16.0 mm 20.0 mm
C-11、N-13、O-15、F-18 1.4 1.8 2.6 3.1 3.7 4.2 5.9 7.4
Co-58 1.6 2.0 2.8 3.4 4.0 4.6 6.4 7.9
Co-60 1.7 2.2 3.1 3.7 4.4 5.1 7.1 8.9
Fe-59 1.7 2.2 3.1 3.7 4.4 5.1 7.0 8.8
Tc-99m 1.1 1.4 2.0 2.4 2.9 3.3 4.6 5.7



肖特RD 30® 的供应规格

玻璃类型 厚度 公差 56 kV 时的最小铅当量 最大玻璃片尺寸
单片玻璃 6.0 mm +/- 0.25 mm 0.5 mm Pb 2350 mm x 1500 mm
夹层玻璃 2 x 3.1 mm +/- 0.5 mm 0.5 mm Pb 2400 mm x 1300 mm
钢化安全玻璃 6.0 mm +/- 0.25 mm 0.5 mm Pb 2350 mm x 1500 mm



肖特RD 30®： 铅当量（mm Pb）和交货尺寸

厚度
d = mm		 管电压为下值时，等效于 mm Pb 的衰减： 最大重量 kg / m2
50 kV 56 kV 76 kV 80 kV 110kV 150 kV
6.0 ± 0.25 ≥ 0.5 ≥ 0.5 ≥ 0.5 ≥ 0.5 ± 0.5 ≥ 0.5 20



辐射防护玻璃的消毒

  • 只能使用水、温和清洁剂和软布。
  • RD 30® 可使用肖特批准的市售消毒剂进行消毒。 也可以使用紫外线照射进行消毒。
  • 辐射防护玻璃切勿暴露于潮湿或温度波动以及潮湿和酸性空气的环境中。
  • 在安装过程中，只能使用不含酸碱物质（如乙酸、氨水）的密封剂。 如果粘合剂与玻璃表面发生反应，粘合剂标记可能会导致变色。



为几乎无反射的视野提供防护

肖特RD 30® 和 肖特RD 50® 也可与肖特 AMIRAN® 防反射玻璃结合使用。 这种夹层玻璃具有防辐射特性，并可提供清晰的视野，尤其是在检查区域。

RS 玻璃系列

防辐射玻璃的特性



一般特性 RS 253 RS 253 G18 RS 323 G19 RS 360 RS 520
最小密度 ρ [g/cm³] 2.5 2.52 3.26 3.6 5.18
PbO – 含量 [重 -%]，合成 0 0  33  45  71
CeO2 含量 [重量%]，合成 0 1.8 1.8 0 0
线性衰减系数 [cm–1]  RS 253 RS 253 G18  RS 323 G19  RS 360  RS 520
 E = 0.2 MeV 0.32  0.33  1.25  1.72 3.54
 E = 0.662 MeV (137Cs) 0.19  0.19 0.28 0.32  0.5
 E = 1.25 MeV (60Co) 0.14 0.14  0.18 0.21 0.3
 铅当量  RS 253 RS 253 G18  RS 323 G19  RS 360   RS 520
 E = 0.2 MeV  0.03 0.03  0.11  0.16  0.32
 E = 0.662 MeV (137Cs)  0.16 0.16 0.24 0.27  0.42
 E = 1.25 MeV (60Co)  0.22 0.22  0.29  0.32  0.46




应用限制 RS 253 RS 253 G18 RS 323 G19 RS 360 RS 520
关于变色、总剂量 [Gy] - 1 × 108 > 1 × 108 - -
关于放电，总剂量 [Gy]* 1 x 103 1 × 108 > 1 × 108 1 x 103
 1 x 103

* 放电阈值（诱导放电）



光学特性                                  RS 253 RS 253 G18 RS 323 G19 RS 360 RS 520
折射率 nd 1.52 1.52 1.59 1.62 1.81
色散 nd 64.2 63.5 39.9 36.4 25.4
每个表面的残留反射损耗 [％] 4.25 4.25 5.1 5.6 8.3



内部透射率 τi（100 mm）                 RS 253 RS 253 G18 RS 323 G19 RS 360 RS 520
λ = 546.1 nm 0.987 0.895 0.88 0.992 0.984
λ = 589.3 nm  0.985  0.925  0.925  0.993  0.985
λ = 632.8 nm 0.981 0.941 0.94 0.99 0.981



有关防辐射玻璃的更多详细技术信息，请联系我们的销售和应用工程团队。

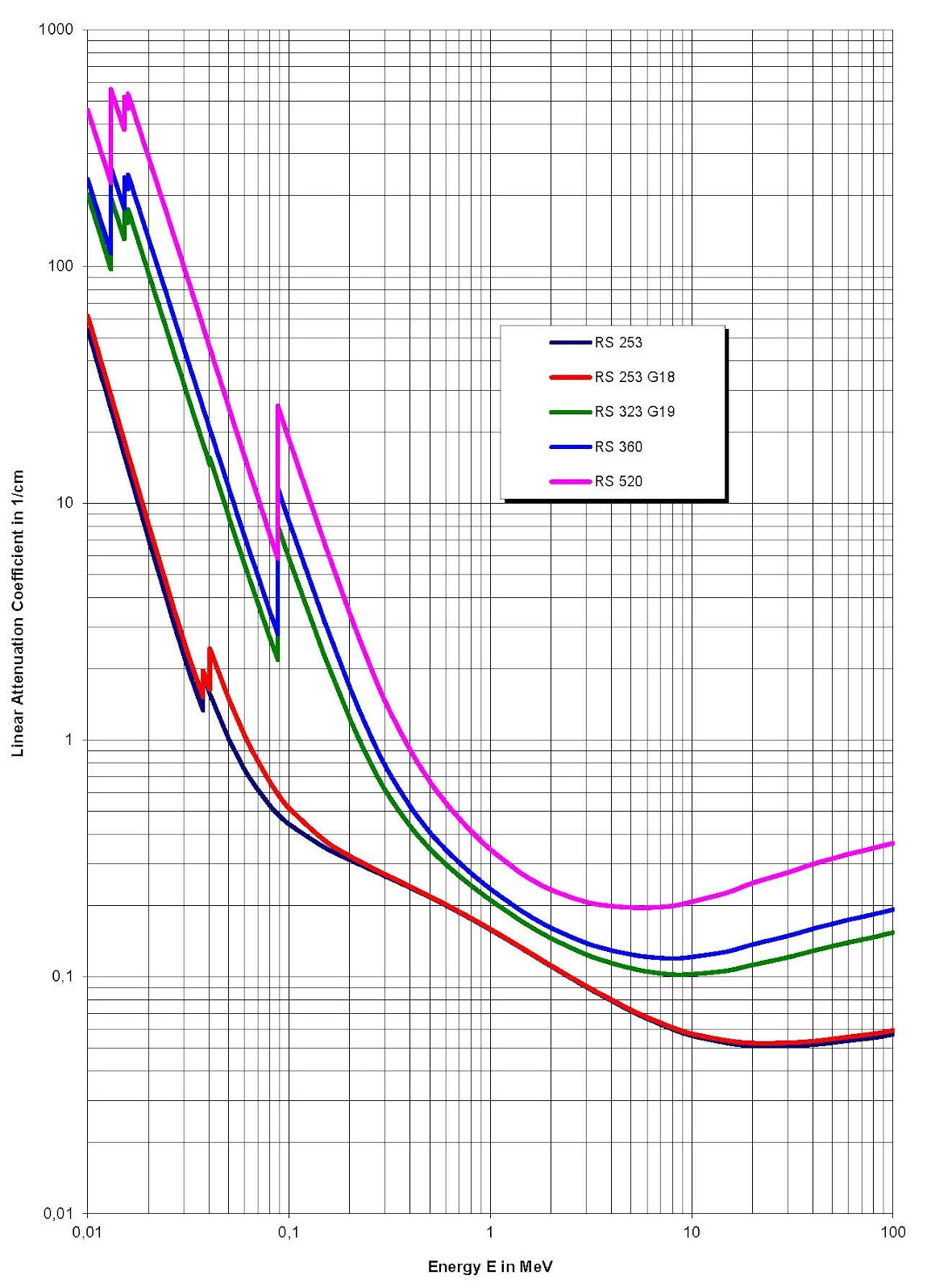

肖特辐射防护玻璃的线性衰减系数

线性衰减系数图表



供应规格

  • 成品玻璃块和玻璃盘：窗面视觉等级抛光，侧面磨削
  • 铸件

尺寸*

  • 成品板的最大尺寸： 1600 x 1100 mm2 或 1360 x 1360 mm2
  • 最大重量： 1300 - 2000 kg/板条

* 可根据要求提供更大尺寸和更重重量。



没有库存材料，只按要求提供客户指定的熔体。



品质保证

  • 100％ 控制几何形状和内部品质。
  • 在制造的所有阶段都对零件进行检查，包括集中的最后检查。
  • 使用与光学玻璃相同的质量检查设备。

常见问题解答

常规/简介

1. 肖特RD 50®  和 肖特RD 30® 的区别是什么？



肖特RD 50® 和 肖特RD 30® 根据各自的相对密度（最小值 5.05 g/cm³ 或最小值 3.13 g/cm³）命名，并且在应用方面有所不同，尤其是在防护效果方面，肖特RD 50® 明显更高。



2. 如何测量这种防护作用？



当作为屏蔽材料时，其防护效果通常以铅表示。 对于其他材料（如玻璃），防护效果表示为等效的铅，即铅的厚度与材料的屏蔽效果是等效的。



3. 肖特RD 50® 和 肖特RD 30® 分别对应哪种厚度的铅？



肖特RD 50® 等效于1.4 mm 至 6.3 mm 厚的铅，视管电压和玻璃厚度而定。 肖特RD 30® 在 6 mm 的玻璃厚度下，等效于 0.5 mm 厚度的铅（最小值）。



4. 肖特RD 50® 和 肖特RD 30® 能否满足您应用领域的必要要求？



肖特RD 50® 符合 DIN EN 61331-2 和 IEC 61331-2 关于医用 X 射线诊断中辐射防护的要求。 肖特RD 30® 可用于根据 DIN EN 60601-2-45 标准建造的医疗电气设备。



5. BGW > 6.1 mm Pb，如何实现辐射防护？



可将两块 肖特RD 50® 玻璃层压结合。 BGW 也相应增加。





规划和安装

1. 如何正确安装 肖特RD 50®  和 肖特RD 30® ？

 在任何情况下，都必须保证墙侧的辐射防护与辐射防护玻璃重叠，以确保整个表面连续不断地得到辐射保护。 不能出现没有辐射防护的空间，即辐射防护材料不得“对接”。 辐射防护材料必须始终重叠。



2. 如何为可移动元件（滑动门/墙）实现更高的稳定性？

 由 肖特RD 50® 制成的夹层玻璃，其一侧或两侧为浮法玻璃（也包括钢化安全玻璃），可实现 肖特RD 50 ® 更高的稳定性和/或表面防护。



3. 肖特RD 50® 和 肖特RD 30® 可加工成中空玻璃吗？

可以。 仅需确保将防辐射玻璃插入空间一侧。 RD 玻璃无法承受天气变化和环境影响。 我们为完整的辐射防护系统（如门、窗户、讲台、房间）提供适当的供应商地址（专家）。



4. 肖特RD 50® 上的划痕可被去除吗？

视单独情况而定，主要取决于划痕深度。



5. 肖特RD 50® 和 肖特RD 30® 可稍后切割吗（如实地切割）？

原则上说可以。 然而对于 肖特RD 50®，必须注意不要将玻璃刀磨得太锐利，并且只能使用很少的油。 切割应始终从边缘进行，并应尽快将其折断。 铅玻璃应始终由经验丰富的玻璃匠切割。





维护和使用

1. 肖特RD 50® 和 肖特RD 30® 如何清洁？ 有何注意事项？



仅可使用水、中性清洁剂和软布进行清洁，以免玻璃表面受到侵蚀。



2. 是否有适用于 肖特RD 50® 和 肖特RD 30® 的清洁剂、 密封剂、消毒剂？



有，我们可以根据要求提供产品名称和制造商。



3. 肖特RD 50® 和 肖特RD 30® 可以燃烧吗？



不可以，肖特RD 50®  和 肖特RD 30®  不易燃。 肖特RD 50®  的软化温度约为 603°C，肖特RD 30®  的软化温度约为 620°C。



4. 肖特RD 50® 和 肖特RD 30® 如何被置弃？



根据联邦、州或县的规定处理。 遵守当地法规。 玻璃中的铅是化学结合的，不能浸出。 研磨和抛光残留物是有害废物，必须根据法律要求进行处理。
