LiDAR 传感器的气密封装

激光雷达传感器的密封封装

激光雷达传感器在具有挑战性的汽车环境中必须提供不间断的高性能。 灵敏的光学激光雷达元件需要可靠的封装,长期保护其免受有害元素的侵害。 这些封装必须同时提供精确的光学接口和出色的散热特性,以实现稳定的激光波长。

先进的设计和流程可提供出色的性能

值得信赖的密封封装解决方案

数十年来,密封封装在各种高性能、安全至上的应用中均有所使用。 肖特的密封封装技术,特别是我们标志性的玻璃-金属密封(GTMS),是世界领先的汽车和光学模块制造商值得信赖的选择。

出色的热管理性能

肖特密封封装具有出色的热管理特性,这要归功于其特殊的散热设计——非常适合大功率、长波长激光器。

出色的光学性能

肖特提供具有先进光学窗口、镜片和薄膜的密封封装。 我们极其精确的设计和制造过程有助于实现高性能的光信号传输。

与经验丰富的供应商合作,具有竞争优势

作为电子封装专家,肖特与客户合作,进行激光雷达(LiDAR)封装设计。 我们有大批量生产能力,且价格有竞争优势。

真空 密封性

  • 我们的密封封装技术可实现量身定制的产品和受控的内部压力环境。
  • 气密性良好,使所需的内部压力可以在非常长的时间内保持不变。

可靠性

耐腐蚀性

  • 湿度测试: 85°C,85% 相对湿度,240 个小时。
  • 盐雾测试: 35°C,盐浓度 0.5-3%,24 个小时。



热稳定性

  • 热循环:-65 至 150°C,15 个周期。
  • 热冲击(空气): 250°C 持续 1 分钟。



电镀稳定性

  • 烘烤测试: 425°C 烘烤 15 分钟(镀层无变色或起泡)。
  • 引线的可焊性:均匀湿润,污点/斑点 <5%。
  • 心轴测试:导线以 1 毫米直径盘绕,绕 2-6 圈,镀层无起泡或剥落。



机械稳定性

  • 引线在负载下扭曲和弯曲: 单针直径 Ø0.25〜0.29 毫米为 56 克,单针直径 Ø0.3〜0.5 毫米为 85 克。
  • 拉伸测试: 单针直径 0.20-0.29 毫米为 10 牛,单针直径 0.30-0.50 毫米为 23 牛。

导热性

  • 我们提供最佳的导热材料(铜钨合金、无氧高导电性铜)选择:铜导热系数= 385 W/m-k。
  • 还可提供热电冷却器(TEC)设计和多层陶瓷基材。

光学

  • 窗口、镜片和薄膜可用于改善光学传输并减少反射。
  • 905-1550 纳米范围内的高透射率玻璃。

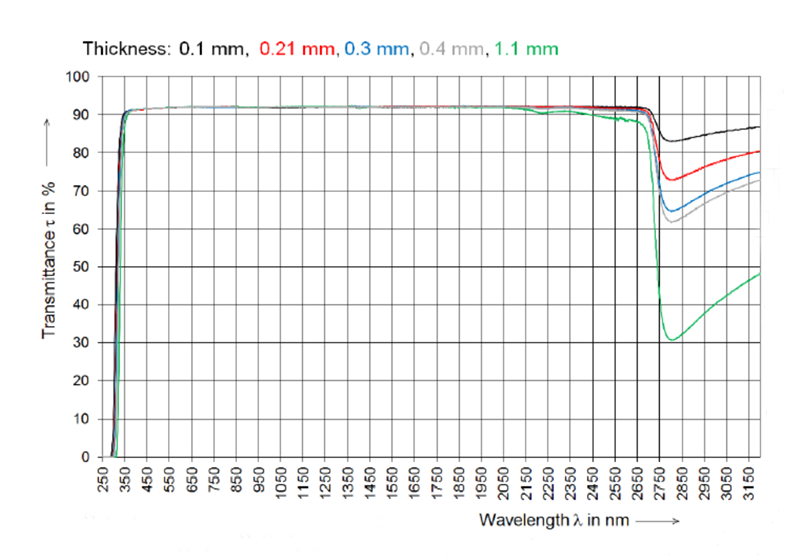

各种厚度的透射率图表
  • 玻璃滤光片/薄膜。
  • 还可提供具有一定角度的窗口盖。



光学发射方向

  • 垂直腔面发射激光器(VCSEL)的垂直发射,与 TO 封装一样。
  • 边缘发射激光二极管的水平发射。

机械学

I/O 技术

  • 通孔封装技术(THT): 通孔封装技术—— I/O 引脚数量多,适用于具有机械振动/冲击的环境。
  • 表面贴装技术(SMD): 表面贴装技术——I/O 引脚数量少,高密度、快速加工、薄型。



密封方法

  • 凸焊——快速、经济、芯片散热较低。
  • 接合密封——矩形封装,以阵列形式密封。
  • 共晶焊接,比如在低于350⁰C下,用金锡焊料焊接。
  • 激光焊接——高精度。


电气性能

绝缘电阻

  • 在 50% 相对湿度,100 伏电压的情况下,馈通件绝缘性 > 1x10 ^ 10 ohm。
