赛绚®
联系我们

赛绚®

赛绚®高性能盖板玻璃瞩目的技术性能使之成为抗断裂性和抗冲击性要求最高的产品应用理想解决方案。在智能手机后盖和智能手表市场上，赛绚®盖板玻璃的强大性能所向无敌。

实现盖板玻璃最大保护及持久度的卓越技术

非凡的抗冲击性能

在日常应用中，移动设备不仅经常面临跌落问题，还会遭受钝物冲击。经智能手机盖板玻璃的另一项标准测试——落球测试验证。面对这些冲击，赛绚®盖板玻璃表现出卓越的耐受性能。通过钾离子交换达到的高表面压应力，使玻璃具备高抗钝物冲击性能。

跌落测试冠军

跌落测试中的抗断裂性能对智能手机盖板玻璃的选择而言至关重要。赛绚®盖板玻璃利用钠离子交换，通过有效的化学强化处理解决了这一问题。从不同高度模拟现实中跌落到不同程度粗糙表面的测试，证明使用赛绚®玻璃的移动设备自始至终都能得到最大限度的保护。

耐刮擦性

赛绚® α 的设计中，特别提升了产品的耐刮擦性能。特殊的玻璃成分大大减少了玻璃划痕。玻璃表面可在较长时间内保持完美无瑕的状态。

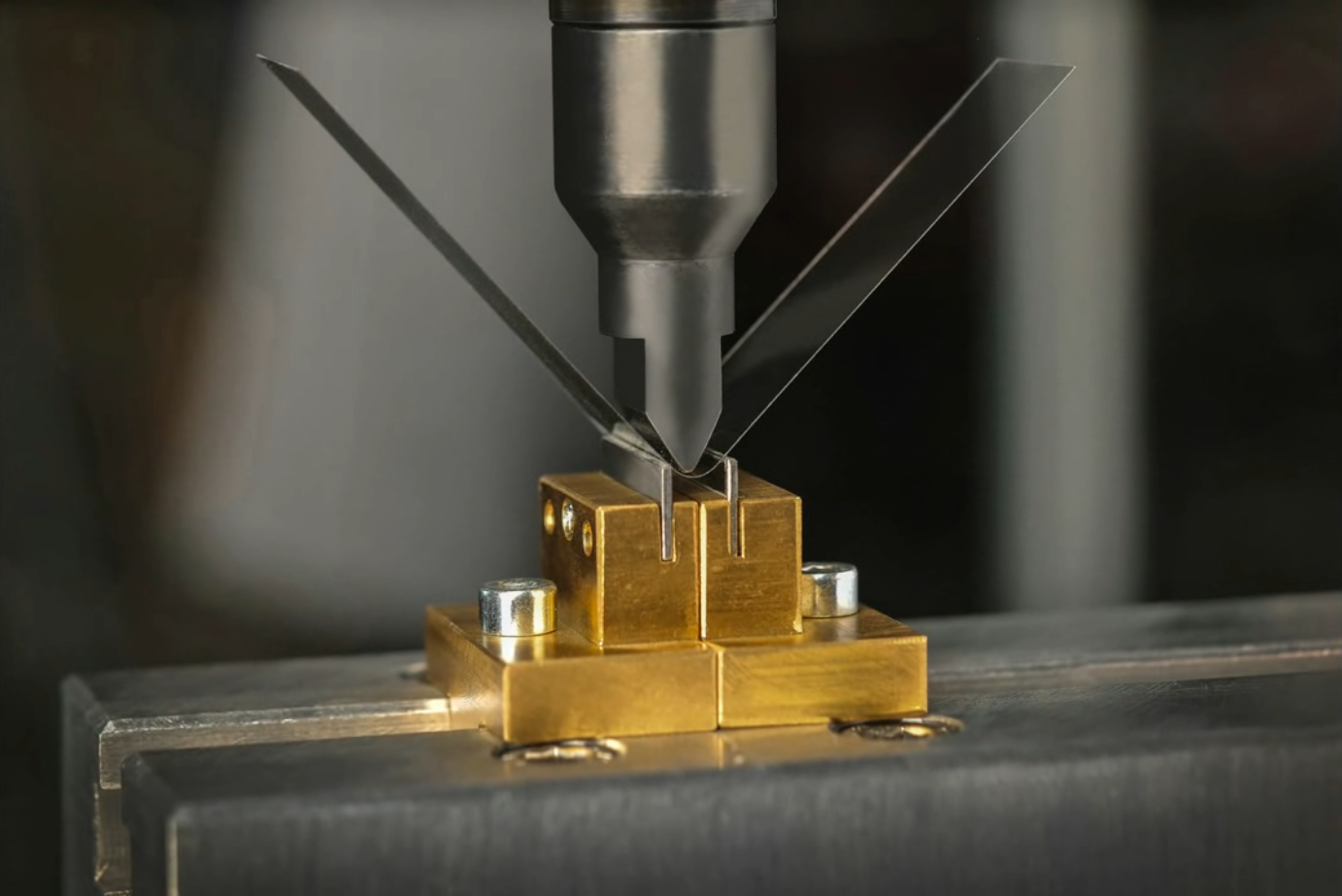

出色的抗弯强度

随着设计的持续发展和变化，智能手机呈现出越来越大、越来越薄、越来越复杂的特点。人们对提升抗弯强度的需求也不断增加。赛绚®高性能盖板玻璃经特殊设计，可在玻璃表面引入极强压应力，从而在抗弯测试中表现出卓越的强度性能，以在日常应用中为设备提供最佳保护。
机械性能
热性能
光学性能
化学性能
介电性能
化学强化
供货规格

机械性能

Description

Xensation® α

Xensation® Up.

密度 ρ

 2.39 g/cm3

 2.48 g/cm3

 杨氏模量 E

 80 kN/mm2

 82 kN/mm2

 泊松比 ν

 0.26

 0.22

 剪切模量 G

 32 kN/mm2

 34 kN/mm2

 维氏硬度 HV





 未强化

 570

 630

强化后*

 660

 680

热性能

Description

Xensation® α

Xensation® Up.

平均线性热膨胀系数 α(20°C – 300°C)

 5.3 · 10 –6 K–1

 8.3 · 10 –6 K–1

玻璃转变温度 Tg

 577 °C

 525 °C

 粘度





 退火点 1013 dPas

 589 °C

 540 °C

 软化点 107.6 dPas

 840 °C

 760 °C
加工点 104 dPas  1233 °C  1120 °C

光学性能

Description Xensation® α Xensation® Up.
 波长 λ [nm]  365 405  518   595  640  365  405  518  595  640
测试设备  FSM-UV  SLP-2000  SLP-2000  FSM-LE  SLP-1000  FSM-UV  SLP-2000  SLP-2000  FSM-LE  SLP-1000
 玻璃中心折射率 n  1.528  1.522  1.512  1.508  1.507  1.546  1.537  1.525  1.521  1.520
K 离子交换层折射率 n*  1.531  1.525  1.514  1.510  1.508  1.554  1.542  1.528  1.523  1.522
光弹性系数 C [nm/(cm*MPa)]  32.3  31.6  30.5  30.0  29.08  30.2  29.0  28.2  27.08  27.06
透过率 T [%] (t = 0.78 mm)  89  90  91  91  92  89  90  90  91  92

化学性能

Description

Xensation® α

Xensation® Up.

耐水解性依据DIN ISO 719





水解等级

 HGB1

 HGB2
每克玻璃颗粒的水解等效Na2O含量 [µg/g]  32  38

耐酸性依据DIN 12 116





酸性等级

 S2

 S4

6小时后的半表面失重 [mg/dm²]

 1.4

 19
耐碱性依据DIN ISO 695
碱性等级  A2  A1
3小时后的表面失重 [mg/dm²]  92  42

介电性能 (外推值)

  Xensation® α Xensation® Up.
频率 ƒ0 [MHz]  介电常数 ε  损耗角正切 tan δ 介电常数 ε 损耗角正切 tan δ
 54  6.1  0.008  7.3  0.007
 480  6.0  0.009  7.1  0.008
 825  6.0  0.010  7.1  0.009
 912  6.0  0.010  7.1  0.009
 1977  6.0  0.011  7.0  0.010
 2170  6.0  0.011  7.0  0.010
 2986  6.0  0.012  7.0  0.011

化学强化*

Description

Xensation® α

Xensation® Up.

 压应力 CS

可达到 > 900 MPa

可达到 > 900 MPa

压应力层深度 DoCL

可达到 > 180 µm

可达到 > 150 µm

四点弯曲强度

可达到 > 800 MPa

可达到 > 700 MPa



* 在经过化学强化后可达到的典型值。

供货规格**

Description

Xensation® α

Xensation® Up.

厚度范围

 0.55 – 0.80 mm

 0.55 – 0.80 mm

板材尺寸

 1150 mm x 950 mm

 1150 mm x 950 mm



** 如有要求，可以提供其它厚度和薄板规格。

所有值为非强化玻璃的测量值。

希望了解更多信息？ 请与我们联系

无论您是需要更多信息、样品、报价还是项目建议，我们都愿意与您进行交流。

请联系我们
罗宇东
罗宇东

销售总监 - 家用技术
