SEFUSE®

保险丝的工作原理基于以下概念:在环境温度达到危险水平时,热元件会熔化并切断电流。 肖特有多种保险丝可供选择,涵盖了所有工作温度和额定电流范围。

SEFUSE® 保险丝特性

多种选择,适用于各个应用

肖特提供各种规格的保险丝,额定电流为 0.5-15 安,工作温度为 73-240℃,使客户能够针对确切的应用需求进行优化选择。

环保

SEFUSE® 保险丝不含有害物质,并符合 WEEE 和 RoHS 标准。 此外,SEFUSE® SF 型保险丝的滑动开关是由一种在全球范围内已获得专利的环保型银氧化铜(AgCuO)材料制成。

出色的温度额定值

SFH/R 系列具有较高的 Tm(最高温度极限),并且由于采用了新型创新材料制成的感温体,因此在高温下具有出色的绝缘性能。

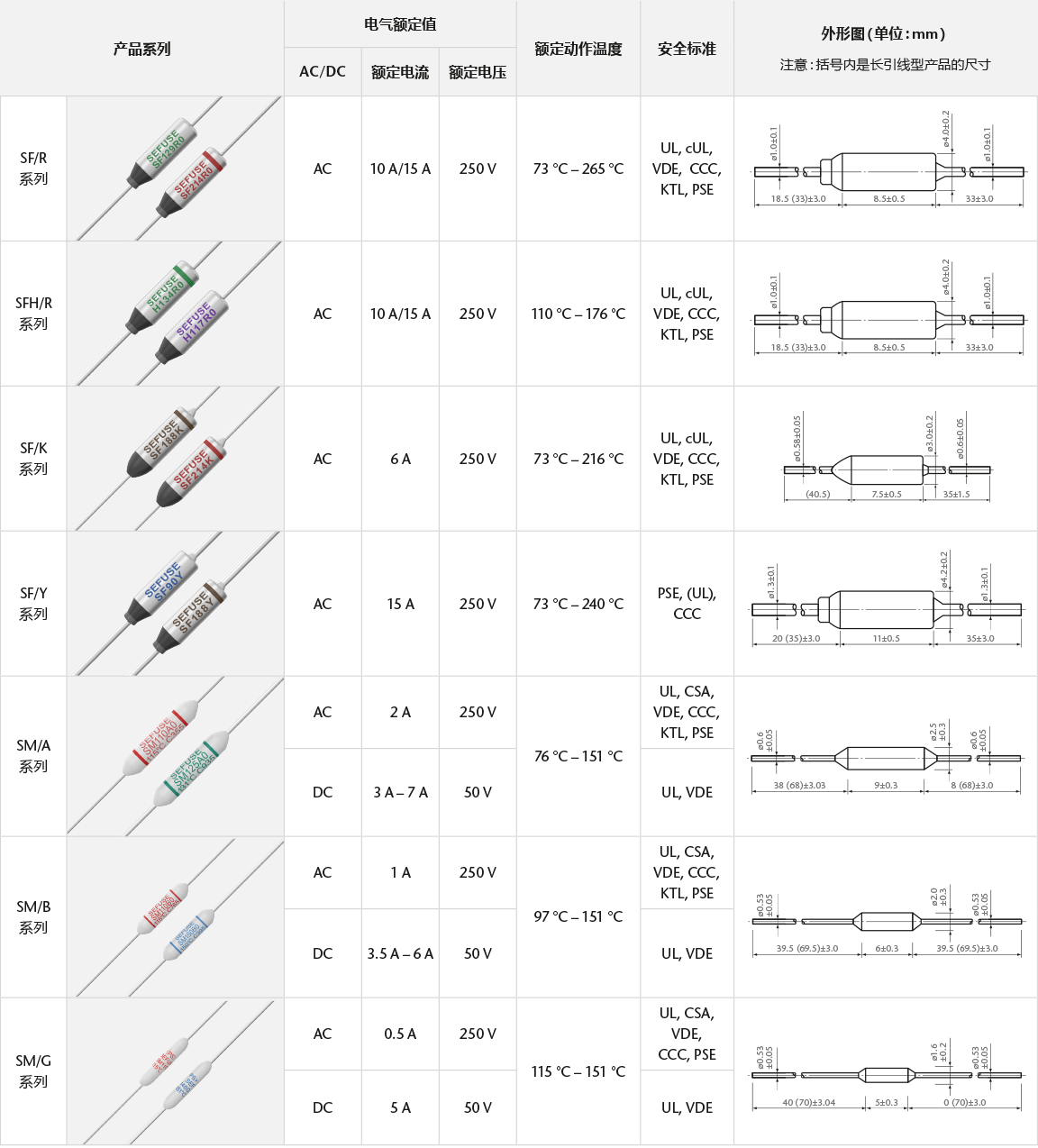

SEFUSE® 保险丝产品图表

SEFUSE® 分为两种型号: SF 型和 SM 型。 SF 型使用热敏材料作为感温体,而 SM 型使用易熔合金。 两种类型均适用于多种应用。

SEFUSE Thermal links Product Table

SEFUSE® 保险丝 SF 型—额定值

SEFUSE SF type Ratings

SEFUSE SF type Ratings

* 关于BEAB停止更新的通知
SEFUSE®温度保险丝产品中,一部分型号将不再对BEAB认证进行更新。BEAB有效期限为2022年2月,请悉知。

* 关于 CCC 自我声明编号
根据中华人民共和国国家认监委(CNCA)发布了新的实施规则,保险丝的认证方法已更改为 CCC 自我声明(索引号 2019-1571296947171/文件号 2019 第 44 号)。 已获得 CCC 认证的 SCHOTT SEFUSE® 保险丝已相应地完成了对 CCC 自我声明的转换。

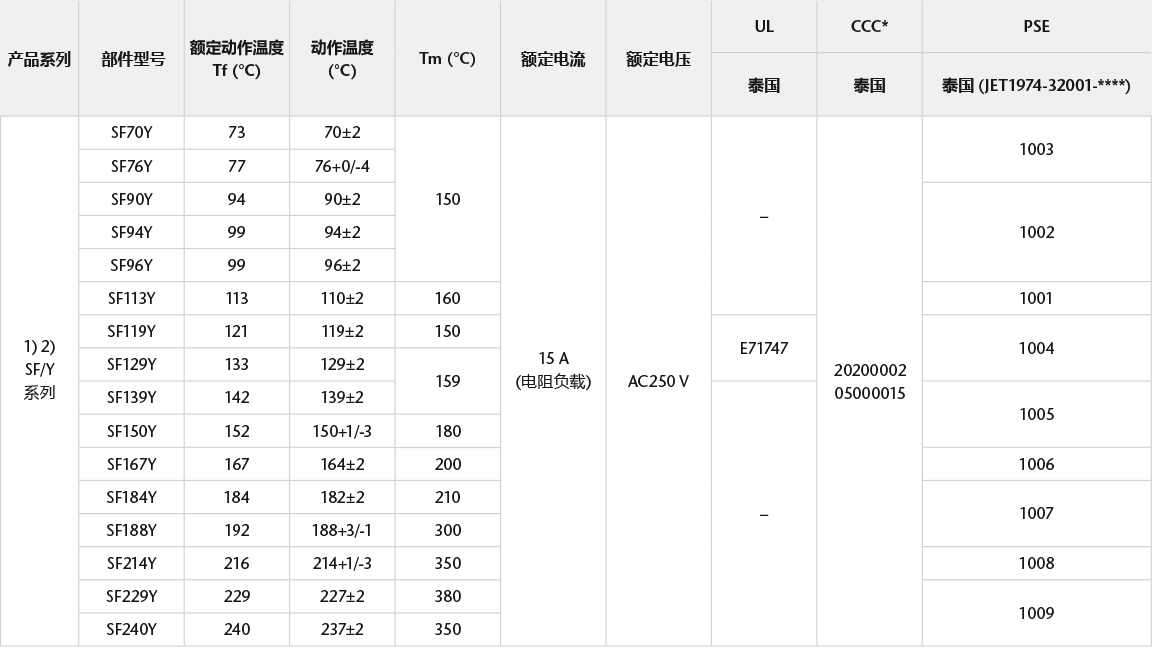

SEFUSE SF 型额定值

注意事项

  1. 未使用 WEEE 和 RoHS 规定的有害物质。 所有产品均未使用 REACH 提到的高度关注物质(SVHC)(205 种物质,2022年1月17日)。
    • SF/R 系列和 SFH/R 系列: 对于标准引线长度类型,在零件号的末尾添加后缀“0”。 对于长引线类型,在零件号的末尾添加后缀“1”。
    • SF/Y 系列: 零件号表示具有标准引线长度的保险丝。 对于长引线类型,请在零件号的末尾添加后缀“ -1”。
  2. 这是保险丝在连续传导额定电流 168 小时而未改变其导电状态时测得的最高温度。
  3. 下表列出了根据各种安全标准的电气额定值。
    SEFUSE SF 型额定值
    • SF/R 系列: 下列 SF 型已通过 UL 安全标准规定的导热老化测试(CHAT): SF113R*、SF129R*、SF139R*、SF144R*、SF150R*、SF167R*、SF184R*、SF188R*、SF214R*、SF229R* 和 SF240R*。
    • SFH/R 系列: 下列 SF 型已通过 UL 安全标准规定的导热老化测试(CHAT): SFH124R*、SFH162R* 和 SFH172R*。
    • SF/K 系列: 下列 SF 型已通过 UL 安全标准规定的导热老化测试(CHAT): SF167K、SF188K 和 SF214K。
    • SF/R 系列: 关于 PSE 标准,SF/R 分别适用于 10 安和 15 安额定值。 请根据最终应用的规格选择合适的产品额定值。
    • SFH/R 系列: 关于 PSE 标准,SFH/R 分别适用于 10 安和 15 安额定值。 请根据最终应用的规格选择合适的产品额定值。
  4. 如果要求额定电流为 10 安的保险丝,请在零件号(名称)后添加“J1”,如 SF***R0 J1、SFH***R0 J1
  5. 以下电气额定值遵循 UL、VDE 和 KTL 安全标准: 10 A(电阻性)/AC 250V。
  6. 尚待批准。

SEFUSE® 保险丝 SM 型—额定值

SEFUSE SM type

关于BEAB停止更新的通知
SEFUSE®温度保险丝产品中,一部分型号将不再对BEAB认证进行更新。BEAB有效期限为2022年2月,请悉知。

* 关于 CCC 自我声明编号





因为中华人民共和国国家认监委(CNCA)发布了新的实施规则,所以保险丝的认证方法已更改为 CCC 自我声明(索引号 2019-1571296947171/文件号 2019 第 44 号)。 已获得 CCC 认证的 SCHOTT SEFUSE® 保险丝已相应地完成了对 CCC 自我声明的转换。



SEFUSE SM 型



注意

  1. 未使用 WEEE 和 RoHS 规定的有害物质。 所有产品均未使用 REACH 规定的高度关注物质(SVHC)(205 种物质,2022年1月17日)。
  2. 对于标准引线长度类型,在零件号的末尾添加后缀 “0” 。 对于长引线类型,在零件号的末尾添加后缀 “1”
  3. 直流电(DC)额定值已通过 UL 和 VDE 认证。
  4. SM072A*经过 c-UL 认证。
