ROBAX®

ROBAX® 面板最引人注目的特性是透明度、几乎为零的热膨胀和高温稳定性。 在高温环境下,ROBAX® 表现出色、可靠且持久。它具有极高的耐热性、耐机械撞击和耐化学性以及很高的安全性。

美观、强度和高耐热性

优异的光学特性

标准肖特 ROBAX® 材料是透明的,几乎无色。 我们还提供有色 ROBAX® Magic 材料,它具有各种光学外观,如黑色、灰色、蓝灰色和白色。 在任何情况下,我们都为您提供可以信赖的卓越品质。

出色的耐高温性

ROBAX® 热膨胀几乎为零,非常坚固,在高达 760°C(1400°F)的极端温度下也不会因热应力而破裂。 壁炉的理想解决方案。

出色的机械强度

面板严格按照我们的标准制造,具有很高的机械强度。 在进一步优化机械强度后,我们推出了全新产品——用于局部弯曲面板的 IDEAL Bending Edge。

高标准化学特性

ROBAX® 壁炉面板具有出色的耐水解、耐碱和耐酸特性,符合严格的国际测试标准 ISO 719、695 和 DIN 12116,因此您可以放心,其材料完整性并未受到损害。

光学特征

透明 ROBAX® 壁炉面板的透过率曲线

 4mm和5mm厚度的肖特 ROBAX®透过率曲线图

上述材料厚度的典型透过率曲线基于单次测量。

热学特性

平均线性热膨胀系数

α ₍₂₀₋ ₇₀₀°C) (0 ± 0.5) x 10 ⁻ ⁶/K


耐温差(RTD)

RTD 值测量材料在规定区域内抵抗温度变化的能力。 例如,面板中央的高温区域和边缘/框架的低温区域的温度差。 在最高温度 Tmax 700°C(1292°F)时,不会因热应力而导致破裂。



耐热冲击(RTS)

RTS 值衡量高温面板承受冷水(15°C / 59°F)突然热冲击的能力。 在最高温度 Tmax 700°C(1292°F)时,不会因热应力而导致破裂。



温度/时间负荷

温度/时间负荷极限确定了在设定使用时间的允许温度,在该温度下不会发生因热应力导致的破损。 温度值是指面板外部温度最高点。



必须确保不超过这些温度/时间负荷限制。 考虑到对热梯度和热冲击的耐受性,适用以下条件:

肖特 ROBAX® 的温度/时间负荷能力图表

机械 特性

密度

p 约为 2.6 g/cm3  (25°C/77°F)



弯曲强度

σbB  约为 35 MPa*

* 根据 DIN EN 1288 标准第 5 部分进行测试,并且在实践中让表面处于正常使用状态。



关于机械特性的建议

关于玻璃和微晶玻璃强度的数值还必须考虑这些材料的特殊特性。

从技术上讲,玻璃和微晶玻璃具有“理想的弹性”,但它们是脆性材料,没有流体模式。 当它们与相同硬度的材料接触时,会导致表面损伤,形成细小裂纹和裂缝。 当玻璃和微晶玻璃承受机械负荷时,在此类裂纹和裂缝处形成的临界应力无法通过塑性流变来消除,该性质与金属等材料一样。

这种特性导致玻璃和微晶玻璃的高结构强度(≥ 10,000 N/mm²)几乎变得无关紧要。 由于不可避免的表面缺陷(在表面无保护的情况下)的影响,抗弯强度实际值约为 20 - 200 N/mm²,这取决于表面状态和测试条件。

因此,玻璃和微晶玻璃的强度不是材料常数(如密度),而是取决于以下条件:

  • 面板的加工条件(包括边缘处理、钻孔等)
  • 使用条件(表面缺陷的类型和分布)
  • 与时间有关的条件或有效负载的持续时间
  • 周围环境(腐蚀性物质,如氢氟酸)
  • 承受负荷的区域以及面板的厚度
  • 面板的安装方式

其强度还根据表面缺陷的类型和分布进行统计分类。

化学 特性

ROBAX® 的化学成分符合 EN 1748 第 2 部分对微晶玻璃的要求。 这种特殊的微晶玻璃材料是使用天然原材料(95%)制成的。



耐化学性

此外,我们还对 ROBAX® 进行了耐化学性测试,如下所示:

  • 耐水性: 耐水性符合 ISO 719 等级 HGB 1
  • 耐酸性: DIN 12116。 最低 S2 级
  • 耐碱性: 符合 ISO 695。 最低 A1 级

ROBAX® 的耐表面侵蚀程度高。 但是,在个别情况下,其表面可能会在临界条件下发生变化,如腐蚀性燃烧气体(高温下会形成酸)。 在这种情况下,请与我们联系。

我们的应用服务和对环境的贡献

我们 可以 以最佳方式协助您在壁炉中使用 ROBAX® 面板。


我们的应用中心提供各种工具,我们 可以 分析您的壁炉,例如

  • 新涂层与标准 ROBAX® 相比的热辐射情况
  • 微晶玻璃上的热分布
  • 辐射测量
  • 改进安装条件和框架结构



在与我们应用团队的首次讨论中,您可以了解我们如何在您的技术需求和产品开发方面提供帮助, 然后我们将给您发送一份报价。



测量使用肖特 ROBAX(R) 玻璃面板的壁炉的效率

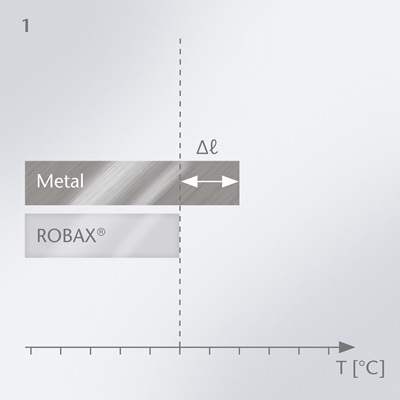

  1. 即使在热负荷下,ROBAX® 微晶玻璃面板也有几乎为零的热膨胀。 因此,整个壁炉的设计必须考虑各种框架材料相对于 ROBAX® 壁炉面板的不同热膨胀。
  2. 另外,还必须考虑框架和微晶玻璃面板可能的制造公差。
  3. 导致面板弯曲应力的接触压力必须消除。 例如,这可以通过限制扭矩或使用限制旋入深度的限制器来实现。

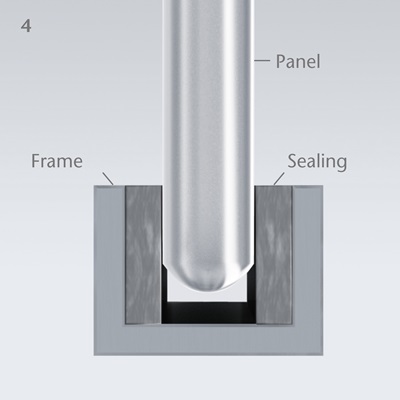

  4. 由于不能排除框架结构的边缘扭转,因此必须通过使用热稳定的永久弹性密封(例如玻璃纤维或矿物纤维织物)来防止这种扭转传递到 ROBAX® 面板上。
  5. 如果由于结构原因而不可避免地将壁炉面板压入框架中,那么接触压力必须在面板圆周范围内均匀分布(绝不能只在单点)。
  6. 面板不得直接与金属框架部件接触。 另外,建议使用热稳定的永久弹性密封。
  7. 此外,必须遵守密封件制造商的说明,尤其是材料的接触压力。

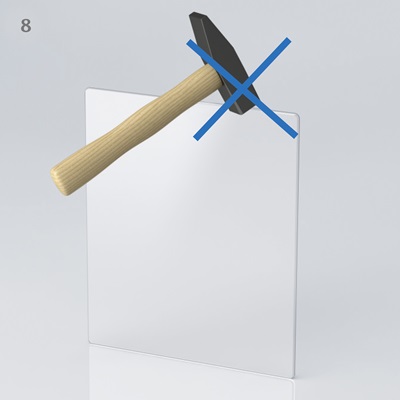

  8. 在安装过程中,必须保护微晶玻璃面板免受潜在损坏(撞击、碰撞和划伤),尤其是边缘区域。
  9. 通常,肖特不建议将壁炉面板进行粘合。 然而,如果将耐高温硅胶沿圆周环绕在面板上,则必须考虑硅胶的弹性极限。 由于玻璃与硅胶的优异粘合特性,超过弹性极限会导致微晶玻璃面板破裂或损坏。 精准地粘合耐高温硅胶可以达到密封的目的。



肖特 ROBAX® 微晶玻璃与金属相比几乎为零的热膨胀图

肖特 ROBAX® 微晶玻璃面板如何安装在框架内的示意图

锤子击打玻璃面板的说明



ROBAX®  壁炉面板有助于保护环境。 它们由 95% 的天然原料组成, 所有装饰色均不含重金属,ROBAX®  碎玻璃可回收利用,其包装可重复使用和回收。  最终成品是环保型壁炉。 带壁炉面板的封闭式壁炉比开放式壁炉更高效——壁炉配有带 IR Max 热反射涂层的 ROBAX®  面板时,效率甚至会更高。燃烧作为可再生能源的木材可实现 碳中和。 因此,ROBAX®  为实现欧盟法规 Ecodesign 2022 做出了贡献。
