折射率和阿贝数公差（根据 ISO 12123）

供应规格

我们管理着整个价值链，并提供各种供应规格。 有关规格和公差，请参阅下载部分的“光学玻璃 – 目录”。

毛坯玻璃

• 块状： 块状玻璃最多有五个未加工的铸态表面。 一般来说，至少有一个表面已被加工。 边缘为圆角。 块状玻璃经过了精退火，因此适合冷加工。
• 条状： 条状玻璃通常有未加工或磨光的表面以及破损或切割的末端。 条状玻璃可以进行粗退火或精退火。 粗退火条状玻璃仅适合再热压型
• 棒状： 肖特提供最广泛的棒状玻璃，包括不同的几何形状、规格和材料。

切割件

• 板状： 板状玻璃是四边形的成品零件。 六面均经加工；边缘有保护性倒角。
• 圆盘状： 圆盘状玻璃是直径大于厚度的圆柱形零件。 圆盘状玻璃的所有表面均经过机加工。
• 经加工的棒状玻璃： 经加工的棒状玻璃是各个侧面都经过机加工的圆柱形零件。 玻璃棒的长度始终大于其直径。
• 切割棱镜： 切割棱镜是通过切割生产的棱镜，所有侧面均可进行研磨。 通过不同的制造技术，我们可生产不同规格的（脊状、五角形、三棱镜等）等边和不等边棱镜。

压型件

• 压制坯料： 压制坯料是热成型零件，主要具有圆截面、固定半径和斜角。
• 压制棱镜： 压制棱镜是热成型零件，是具有一定角度的棱柱形玻璃。 可根据要求提供其他尺寸

我们还提供由光学玻璃制成的高精度光学元件。

光学特性：

• 折射率与公差
• 阿贝值与公差
• 折射率均匀性
• 内部传输
• 色码

内部特性：

• 条纹
• 气泡和夹杂物
• 应力双折射

除非有特别要求，否则肖特将以折射率/阿贝数第 3/3 步提供光学玻璃，并附有标准测试报告。 所有零件的折射率与测试报告的偏差不会超过 ±1 x 10-4（对冲压件而言，偏差为 ±2 x 10-4）。

品质保证

肖特已通过 ISO 9001 和 14001 认证，可以成为您值得信赖的合作伙伴。 我们的光学玻璃在交付之前经过严格的质量检查。 除了详细的最终检查外，肖特还在所有阶段对光学玻璃的生产进行连续监控。

根据 DIN ISO 10110，我们对批量交货的产品进行了折射率散射、应力双折射、条纹和气泡的测试。 符合 DIN EN 10204 的测试证书证明了供货质量标准。 根据要求，我们还可以提供精度更高的测试证书。 对于高均匀性切割坯料，我们通过干扰量度法确认了均匀性。

规格

肖特提供五种均匀性水平的玻璃。 得益于精心控制的制造过程，H4 品质玻璃的最大峰谷折射率变化为 2 x10^-6，而 H5 品质的玻璃可达到 1 x10^-6。 根据 ISO 12123，折射率的最大变化以峰谷值表示。

光学玻璃的均匀性

根据 ISO 10110 和 ISO 12123 标准，对折射率均匀性的要求得以增加，细分为五类。

请参阅下载部分“光学玻璃目录”中，均匀性分类及其最大的折射率变化和适用性。 （1.4. 折射率均匀性）

肖特提供多种光学玻璃，提供高均匀性的优质退火切割坯料现货。 请参阅下载部分“光学玻璃目录”中，可用的玻璃类型、尺寸和均匀性水平的概述。 （1.4.1 高均匀性玻璃现货）

供应规格

我们的 i-Line 玻璃直径最大为 300 毫米，厚度最大为 100 毫米。 可根据要求定制尺寸。

定制形状包括：

• CNC 加工
• 镀膜
• 抛光
• 分装



折射率均匀性

折射率的最大变化量取决于玻璃尺寸。

• Ø 150 mm ，最大变化量为 0.5 · 10–6
• Ø 200 mm ，最大变化量为 1.0 · 10–6（H5）
• Ø 250 mm ，最大变化量为 2.0 · 10–6（H4）

我们还提供由 i-Line 玻璃制成的高精度光学元件。

规格

均匀性、气泡/夹杂物和色散值请见下载部分的“光学玻璃 – 目录”。

品质保证

• i-Line 玻璃在均匀性、应力双折射、条纹、气泡和夹杂物方面 100% 受控。
• 折射率和透射率受到统计控制。

* 透射率 0.7 和 0.05 的波长
** 10 毫米厚，400 纳米波长

高透射率概述***

N-BAK4HT, n_d = 1.5883, v_d = 55.98

N-BK7HT, n_d = 1.51680, v_d = 64.17

N-KZFS4HT, n_d = 1.61336, v_d = 44.49

N-LASF9HT, n_d = 1.85025, v_d = 32.17

N-LASF45HT, n_d = 1.80107, v_d = 34.97

N-SF6HTultra, n_d = 1.80518, v_d = 32.36

N-SF57HTultra, n_d = 1.84666, v_d = 23.78

***尽管数据表中标准光学玻璃的内部透射率曲线包含 HT 和 HTultra 玻璃的中值，但玻璃内部透射率曲线是可见光谱中内部透射率的最小值。 图形适用于 25 毫米样品厚度。

供应规格

HT 和 HTultra 玻璃有多种规格：

元件

• 尺寸从 10 mm - 200 mm 的抛光棱镜
• 尺寸从 10 mm - 90 mm 的镜头

冲压件

• 直径从 5 mm - 320 mm，中心厚度从 2 mm - 100 mm

毛坯玻璃

• 尺寸 ≤ 50 mm 的玻璃条
• 尺寸为 190 mm x 180 mm x 140 mm 的玻璃块

还可以根据要求提供其他规格和尺寸（取决于玻璃类型）。

我们还提供由光学玻璃制成的高精度光学元件。

低 Tg 玻璃具有适合于精密成型的玻璃转变温度和特殊的玻璃成分，以降低反玻璃化倾向，并减少在成型温度范围内与模具材料的反应。

在精密玻璃成型过程中，将抛光或火抛光的预成型坯料塑造为最终的几何形状，同时保留其表面品质。 成型过程的标准温度范围在 500-700°C 之间，可延长模具材料的使用寿命，并显著减少冲压过程的时间。

材料

有关规格和公差，请参阅下载部分“精密成型光学材料数据表”。

供应规格

用于精密成型的低 Tg 玻璃有多种供应规格：

光学玻璃棒

• 各种形状，直径 < 1 mm – 7.5 mm，长度可达 1000 mm
• 各种表面品质，直径 > 7.5 mm – 12.5 mm，长度可达 140 mm



球镜

• 直径为 0.8 毫米至 320 毫米的不同规格

可根据要求提供其他供应规格和尺寸。

用于高电离辐射的环境

肖特先进光学提供多种具有不同色散特性的耐辐射玻璃：

• BK7G18
• LF5G19
• LF5G15
• K5G20
• LAK9G15
• F2G12
• SF6G05

这些玻璃类型适用于高放射性环境。 每种玻璃的耐辐射性都不同，而对于某些类型的玻璃，如 BK7G18 和 LF5G19，其耐辐射性非常高。

请注意，除 LAK9G15 外，我们通常根据光学玻璃目录以标准气泡品质提供所有耐辐射玻璃。 对于直径大于 0.03 mm 的气泡，LAK9G15 中气泡的总允许横截面为 0.1 mm²/100 ccm。 这种类型的玻璃通常会夹杂直径 < 0.03 mm 的大量夹杂物，这是无法通过生产手段避免的。

供应规格

耐辐射玻璃有多种规格：

• 切割件
• 冲压件
• 玻璃棒

可根据要求定制尺寸。

我们还提供由耐辐射玻璃制成的高精度光学元件

品质保证

• 可根据要求提供折射率和色散测试证书以及详细的透射率数据。
• 根据塞拿蒙（de Senarmont）法精确测量显微镜和应力测量装置，以检查内部品质和应力双折射。
• 孔径最大为 24 英寸的干涉仪，可用于光学均匀性检查。

SCHOTT 光学玻璃以其卓越的品质、高均匀性、出色的透射性能、严格的公差以及可靠的性能而著称。凭借一个多世纪的玻璃专业经验，SCHOTT 在材料选择、应用工程、稳定的产品质量以及长期的材料供应方面为客户提供支持，从而确保产品在整个生命周期内得到持续保障。

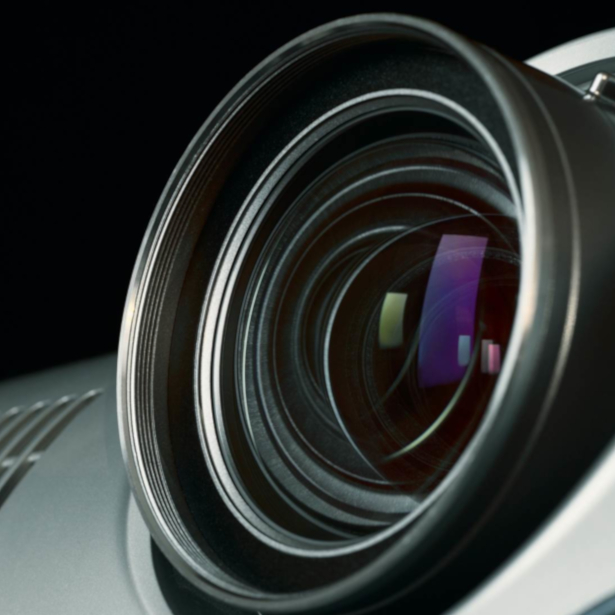

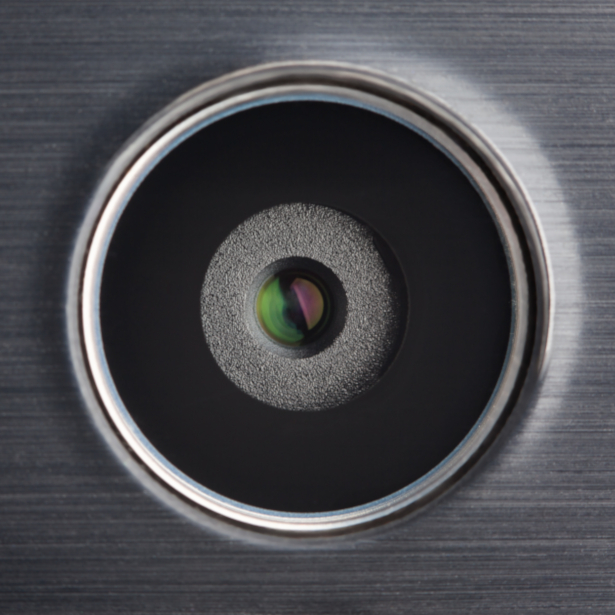

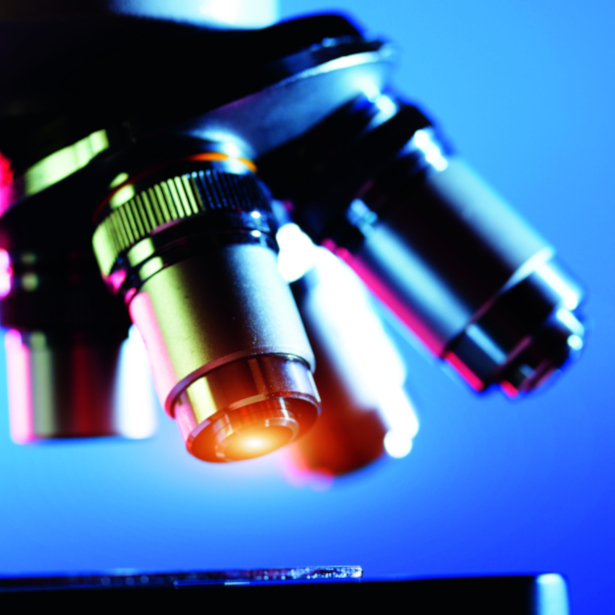

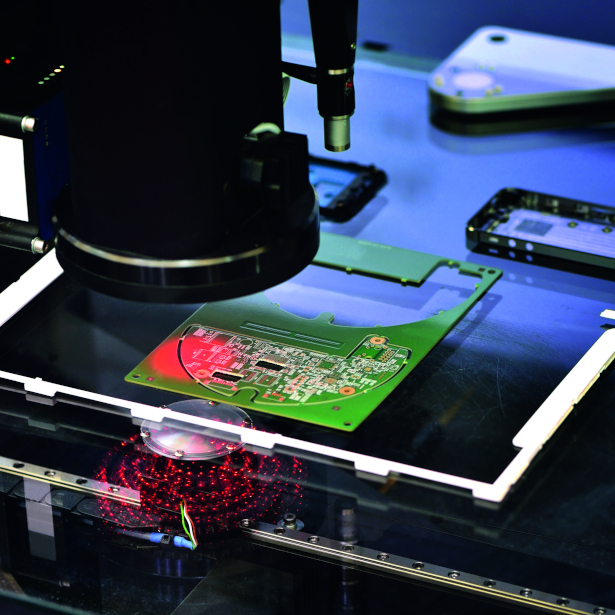

SCHOTT 光学玻璃应用广泛，涵盖成像系统、相机、医疗技术、计量学、工业光学、激光系统、半导体制造、投影系统及天文仪器等领域。每种玻璃类型均针对特定的光学和环境要求进行了优化。

SCHOTT 光学玻璃可提供原玻璃、切割坯料、模制坯料、压制件以及成品光学元件。根据您的项目要求，我们还可支持定制解决方案和特定应用规范。

理想的光学玻璃取决于您的应用要求，包括折射率、色散、透射率、均匀性、热性能以及制造工艺。SCHOTT 交互式阿贝图可帮助您比较各类玻璃，并确定最适合您光学设计的材料。如需进一步参考，您可以在下方的下载部分找到光学玻璃袖珍目录和技术信息（TIE）。

SCHOTT 提供 120 多种光学玻璃类型的产品组合，适用于广泛的工业、科学和商业应用。该产品组合包括用于高透射率的 HT 和 HTUltra 玻璃、用于紫外线应用的 i-Line 玻璃、高均匀度玻璃、用于精密成型的低 Tg 玻璃以及耐辐射玻璃。

SCHOTT 的正面清单明确了适用于新光学设计与长期生产计划的推荐光学玻璃类型。该清单依据市场相关性、应用适用性及长期可用性等标准，精选出特别适合面向未来开发的材料。通过采用正面清单中的玻璃类型，客户能够支持供应链稳定性、简化未来采购流程，并降低产品生命周期内材料变更的风险。您可在下方下载部分找到该正面清单。
