NEXTREMA®

经过特殊组合使肖特 NEXTREMA®成为一款多功能微晶玻璃,足以抵御最恶劣的环境。

六种 NEXTREMA® 型号的共同特性

热学性能

NEXTREMA® 是高温到低温应用的理想选择,因为它能够承受极端冷热温度,最高可抵御950°C高温,还能承受高达 820°C 的剧烈温差。

光学特性

NEXTREMA® 六种不同的透过率曲线 光学多功能性为设计师和工程师提供了便利,适用于时尚红外玻璃散热器和工业应用等广泛的应用领域。

机械特性

作为微晶玻璃,NEXTREMA® 具有很高的机械强度,无需任何额外的钢化工艺。 六种型号都具有出色的耐热性以及高达 165 Mpa 的高抗弯强度( 4mm厚度)。

化学特性

NEXTREMA® 在恶劣的化学环境中性质稳定,在耐酸碱和耐水解性方面满足 ISO 和 DIN 标准。 难降解性保证了材料在稳定的加工环境甚至在腐蚀条件下也能有可靠的表现。

肖特 NEXTREMA® 光学特性

根据不同的材料类型和厚度,NEXTREMA® 提供六种可见光和红外波段的透过率曲线。 对于工程师和设计师来说,当涉及到光线透过和红外辐射时(如辐射加热器),NEXTREMA®是他们的首选材料。 NEXTREMA®  有六种不同的型号,可根据您的需求提供透过率产品组合,是工业和家庭可靠的材料合作伙伴。

重要特性 员工福利 有色
(712-3)
半透明蓝灰色
(712-6)
不透明灰色
(712-8)
透明
(724-3)
半透明白色
(724-5)
不透明白色
(724-8)
可见光范围(400 - 800nm)内6种透过率曲线 6种设计方案 黑色  蓝色  灰色  透明 白色 白色
减少眩光  是
光扩散    是
光阻隔
 红外光(800 - 4500nm)范围内6种透过率曲线 高效红外加热器盖
选择性红外透射
兼容不同红外加热器

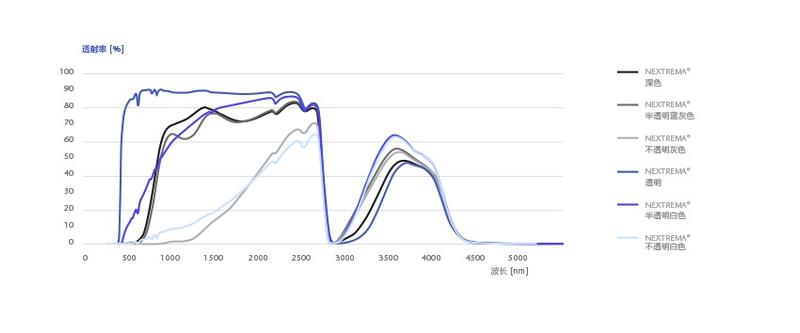

透过率

透过率数值由特定厚度的抛光样品测量获得。

schott-nextrema-transmission-curves_EN_2021_06_02

该曲线采用单独测量的数据绘制。 制造过程的不同可能会造成结果差异。 厚度约 4 mm的样品不同陶瓷化程度的典型透过率曲线。

肖特 NEXTREMA®  机械特性

作为一种微晶材料,NEXTREMA® 具有极高的机械强度,无需额外钢化处理。 即使在高温下,微晶玻璃也表现了出非凡的机械稳定性。 NEXTREMA®系列具有最高抗弯强度的是712-3,可承受高达 165 兆帕的压强。


重要特性 员工福利 有色
(712-3)
半透明蓝灰色
(712-6)
不透明灰色
(712-8)
透明
(724-3)
半透明白色
(724-5)
不透明白色
(724-8)
高达165 MPa(4mm厚度)抗弯强度 材料强度高无需回火
在高温条件下具有可靠的材料强度
高达620的表面/努氏硬度 良好的耐磨性
 密度~2.5g/cm3 相对技术陶瓷质地较轻 是



  • 密度: ρ 约 2.5 – 2.6 g/cm3
  • 弹性模量 (ASTM C-1259): E 约 84 – 95 x 10³ MPa
  • 泊松比 (ASTM C-1259): μ 约 0.25 – 0.26
  • 努氏硬度 (ISO 9385): HK 约0.1 / 20 570 – 600
  • 抗弯强度(DIN EN 1288,第 5 部分,R 45): σ 约bB 100 – 165 MPa
  • 孔隙率 (ISO 9385): 0 %
  • 粗糙度: 材料 724-3 (t = 4 mm)Ra≤ 0.20 μm Rms ≤ 0.25 μ



抗冲击性

NEXTREMA® 的抗冲击性取决于板材尺寸、厚度和几何形状、安装方式以及冲击类型,特别是钻孔及其在材料中的位置。 因此,关于抗冲击性的信息只能在了解具体的应用条件后确定,特别要了解在某些应用中必须满足的抗冲击性的相关技术标准。 打磨工艺的质量对抗冲击性也有重要影响。

肖特 NEXTREMA® 热学特性

NEXTREMA® 在耐热性方面表现极为优异。 该材料可以承受极高和极低的温度,耐温高达 950°C。从白热到冰冷再到白热,温度的急剧变化对这款耐热微晶玻璃几乎没有影响,因而它可最大程度地减少热应力破碎。 由于其几乎为零的热膨胀,NEXTREMA® 还可以应对高达 820°C 的热冲击,非常适合高温应用。

重要特性 员工福利 有色 (712-3) 半透明蓝灰色 (712-6) 不透明灰色 (712-8) 透明 (724-3) 半透明白色 (724-5) 不透明白色 (724-8)
抗热冲击性最高可达 820℃ 暴露在热冲击的环境下仍保持可靠的性能
从极端温度快速冷却而不破裂
热膨胀几乎为零 工作温度最高可达950℃ 在温度波动条件下仍保持尺寸精度
相较大部分玻璃(石英玻璃除外)可耐受更高的温度




热膨胀取决于温度

schott-nextrema-thermal-expansion_EN_2021_06_02



最高温度梯度(MTG)400-800 K

材料对特定热区和室温的冷区之间温度变化的抵抗程度,并没有因为热应力而破裂。



耐热冲击(TSR)600-820°C(1112-1508°F)

热材料在室温下泼溅冷水后没有在热应力作用下损坏的抵抗性能。



温度/时间负荷能力

温度/时间负荷能力是表征材料在承受负荷期间没有因热应力作用而损坏的最高容许温度。 材料内部温度分布不均匀和均匀(例如均匀加热条件下)情况下的温度/时间负荷能力不同。

不同温度范围下的CTE
α(-50 °C; 100 °C) -0.8 – 0.6 x 10-6K-1
α(0 °C; 50 °C) -0.8 – 0.6 x 10-6K-1
α(20°C; 300 °C) -0.4 – 0.9 x 10-6K-1
α(300°C; 700 °C) 0.1 – 1.6 x 10-6K-1



比热容和导热系数(DIN 51936、ASTM E 1461-01)

比热容
Cp (20 – 100 °C)0.80 – 0.85 J / (g x K)
导热系数
(DIN 51936、ASTM E 1461-01)
λ(90 °C)1.5 – 1.7 W / (m x K)



材料均匀加热和非均匀加热

材料均匀加热
TTLC / 短期负荷(1 小时) >650 – 950 °C / 1202 – 1742 °F
TTLC / 连续负荷(5000 小时) >550 – 850 °C / 1022 – 1562 °F



材料不均匀加热
TTLC / 短期负荷(1 小时) 450 – 750 °C / 842 – 1382 °F
TTLC / 连续负荷(5000 小时) 400 – 560 °C / 752 – 1040 °F

肖特 NEXTREMA®  化学特性

耐化学性的 NEXTREMA® 在腐蚀性很强的环境中也能保持稳定。 它符合所有 ISO 和 DIN 标准对酸、碱和水解影响的规定。 消除化学降解性可使材料特性十分可靠,在典型的腐蚀条件下也能确保稳定的加工环境。 这种耐化学、耐碱微晶玻璃适用于所有工业和产品设计领域。

重要特性 员工福利 有色
(712-3)
半透明蓝灰色
(712-6)
不透明灰色
(712-8)
透明
(724-3)
半透明白色
(724-5)
不透明白色
(724-8)
优异的耐化学性,与实验室玻璃器皿相同等级 与实验室玻璃器皿同等级的耐化学性
对腐蚀性环境提供可靠的保护
 无孔光滑表面 不会漏气的真空环境 是
不受外部影响,不会生成颗粒




主要成分(DIN EN 1748-2-1)

成分 符号 单位质量百分比
二氧化硅
SiO2
50% – 80%
氧化铝 Al2O3
15% – 27%
氧化锂
Li2O
0% – 5%
氧化锌
ZnO
0% – 5%
氧化钛
TiO2
0% – 5%
氧化锆
ZrO2
0% – 5%
氧化镁
MgO
0% – 8%
氧化钙
CaO
0% – 8%
氧化钡
BaO
0% – 8%
氧化钠
Na2O
0% – 2%
氧化钾
K2O
0% – 2%
 其他(可按要求提供微量元素比例)   0 % – 5 %



本材料不含欧盟指令 2011/65/EU《电子和电气设备中的有害物质》中规定的任何有害物质,并且完全符合 RoHS(II) 标准。 NEXTREMA® 微晶玻璃由 100% UVCB 物质玻璃组成。 根据 REACH 规定,这种玻璃不属于危险物质。 按相应材料规格在限制范围内使用时,NEXTREMA® 微晶玻璃在整个生命周期(包括处置)内不会释放任何可能违反现有法律限制的危险物质。



微晶玻璃垃圾分类建议

德意志联邦共和国废弃物处理法规将废弃物区分为五类: Z0(非限制处理)、Z3(家庭垃圾)和最高的 Z5(剧毒废弃物)。 所有 NEXTREMA® 材料均属于非限制处理类。 当地政府规定可能有所不同。 如有需要,请联系当地的相关机构。 NEXTREMA® 不得放入标准玻璃(如玻璃瓶)回收箱中处理。



耐化学性

NEXTREMA® 的耐化学性比大部分同类材料更加优越。

  有色(712-3) 半透明蓝灰色(712-6) 不透明灰色(712-8) 透明(724-3) 半透明白色(724-5) 不透明白色(724-8)
耐水性 HGB(ISO 719)  1
耐酸性 S(DIN 12116)
 2
耐碱性 A(ISO 695)
 1



1 = 高耐受性/低溶解性
2 = 中等 耐受性/中等 溶解性
3 = 低 耐受性/高溶解性
