熔融成像光纤

从倒像器、光纤光锥、传像管到面板,肖特熔融成像光纤用于各种不同的形状,每一种都是高质量的定制组件,符合您独特的光学应用要求。

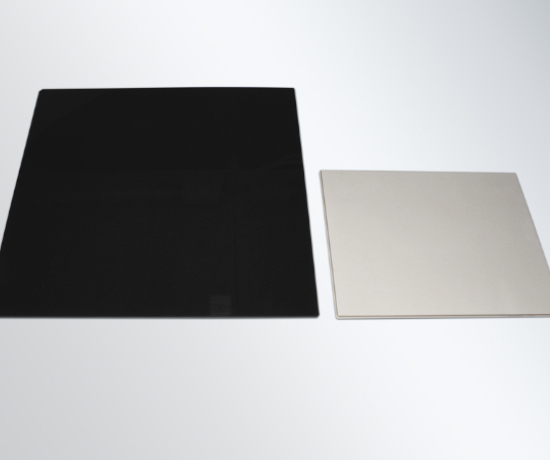

光纤面板

光纤面板

光纤面板广泛用于高分辨率“零厚度”传像应用,可以与 CCD、CMOS 和 OLED 设备耦合进行图像增强、远程观察、平场处理和X射线成像。

特点

在光电应用中,带涂层的面板可用作高分辨率传像的输入和输出窗口。 在某些应用中,光纤面板的X射线吸收特性可保护光电探测器不受损坏,防止电子噪声影响图像。



您获得的优势

  • 多种尺寸,最大320 x 320毫米。
  • 光纤直径最小达2.5微米。
  • 不同的纤芯/包层选项,可改变透射率和对比度。
  • 气密。
  • 可提供抗辐射材料。

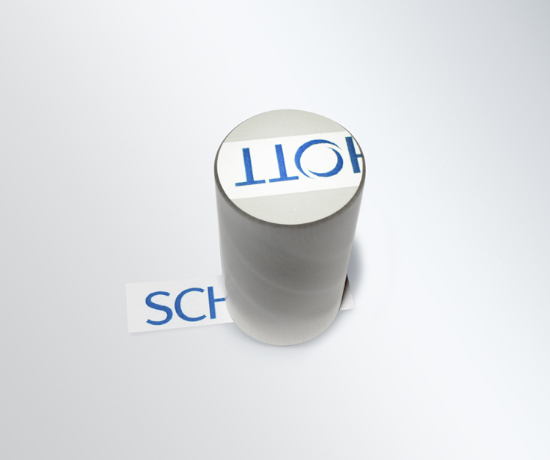

光纤倒像器

光纤倒像器

光纤倒像器将输入面的图像反转180度传递到输出面上。 倒像器提供了一种结构紧凑、真空密封、轻量的图像传输包的诸多优点。

您获得的优势

  • 光纤直径最小2.5微米,提供高分辨率和高品质因子。
  • 反转过程可靠,久经验证。

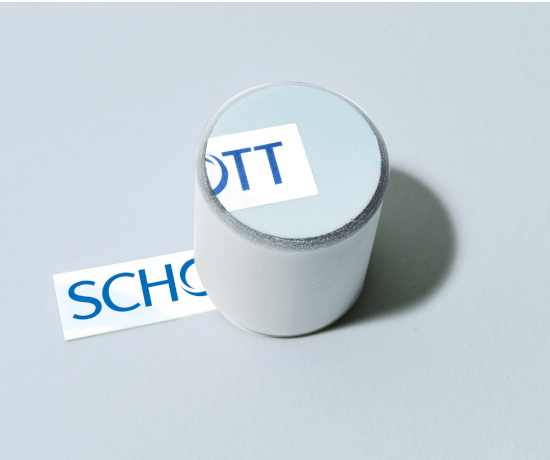

直通式光纤

直通式光纤

直通式熔融成像光纤将输入面的图像传递到输出面上,为夜视应用提供高分辨率图像。

您获得的优势

  • 光纤直径最小2.5微米,提供高分辨率和高品质因子。

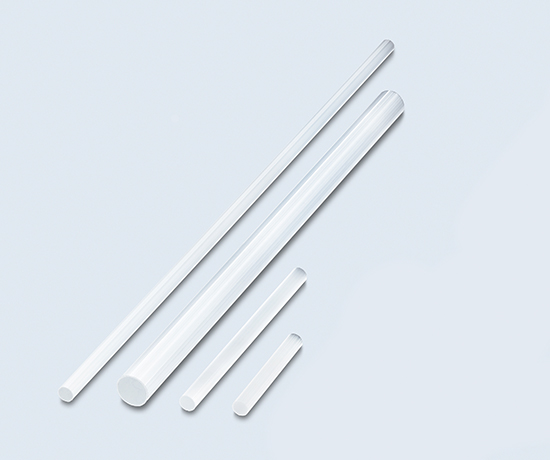

光纤传像管

光纤传像管

这种硬性光纤棒是一种十分可靠的方法,可在特定长度和指定路径上进行客户定制的图像传输,确保最小的失真和传输损失。 传像管可按照您的应用要求定制光纤尺寸,确保在最狭小的空间中有效传输图像。 肖特传像管使用比高分辨率图像传输解决方案的图像通道更小的空间,能够在高压、高温和震动条件下保持三维稳定。

您获得的优势

  • 通过不同的光纤直径定制分辨率,最小可达2.5微米。
  • 可将多个传像管装配成一个部件,实现多向图像传输。
  • 与常见光学涂层和护套兼容。
  • 可保持最高350°C的工作温度。
  • 3D成形可实现应用特有的定位功能。
  • 可连接工业标准光学接口(如C型接口)。

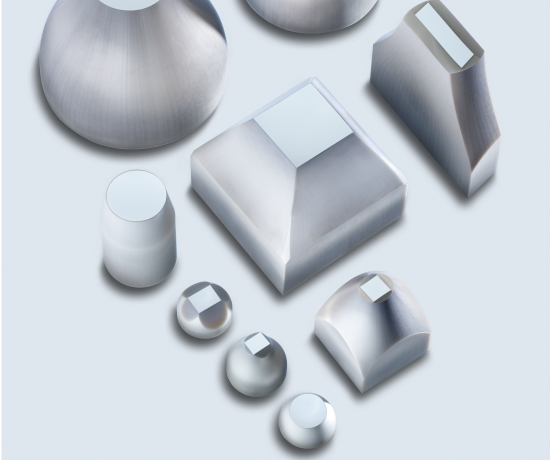

光纤光锥

光纤光锥

肖特光纤光锥提供可靠的图像缩放方法,可确保在图像传输应用中失真最小。 无论您需要将图像耦合到 CCD 或 CMOS 设备还是需要增强视频或生物成像,我们都致力于寻找一种高性能解决方案。

特点

我们提供可定制的设计和加工,以及可与定制透镜组件耦合的凸起或下凹输出面。 我们还可为要求苛刻的环境提供专门经过强化的组件。



您获得的优势

  • 与增透膜、反热镜和铟锡氧化物(ITO)等光学涂层兼容。
  • 低失真率,比透镜更加结构紧凑
  • 放大倍数最大3倍。

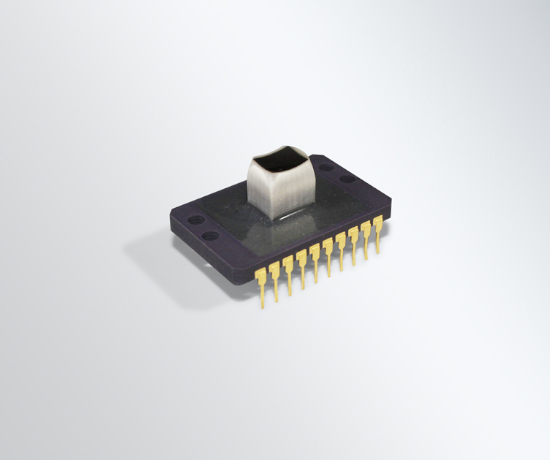

粘合光纤组件

粘合光纤组件

肖特有多种技术可将我们的光纤与各种传感器和相机芯片粘合。 我们提供灵活的设计,可以在光学系统中放大图像用于近眼或直视应用。

特点

图像通过零深度窗口特性被传输到顶端面,玻璃材料具有惰性和耐用的表面特性,可与光学涂层和粘结材料兼容。



您获得的优势

  • 根据芯片和光纤进行定位。
  • 耦合位置上光损失最小。
  • 可与不同的 CCD、CMOS、OLED 芯片和其他微显示器耦合。

希望了解更多信息? 请与我们联系

无论您是需要更多信息、样品、报价还是项目建议,我们都愿意与您进行交流。
