FOTURAN® II
半导体
凭借其优异的性能，FOTURAN® II 在半导体应用中发挥着重要作用。 结构简单，具有高度兼容性，并且可以根据非常高的标准在 FOTURAN® II 基片上有效地钻出通孔。 这些特性适用于探针卡（用作测试功能半导体晶圆接口）等元件。
远程通信
由 FOTURAN® II 可光结构化微晶玻璃制成的元件比硅等替代品更适合 5G 应用。 凭借其改善的绝缘性、更低的功耗、高集成度和更轻的重量，基于 MEMS 的射频 (RF) 无源元件在 5G 通信中经常受到青睐。 在这种情况下，结构化微晶玻璃元件具有高绝缘性和低信号衰减等优势。
微光学元件
SCHOTT FOTURAN® II 在微光学元件中起着至关重要的作用。 在后处理阶段之后，凭借其结构化适用性，FOTURAN® II 成为创建微光学系统的理想选择。 通过使用精密聚焦的飞秒激光束，或通过蚀刻到材料结构中的方式，可以将 3D 微光学元件嵌入 FOTURAN® II 玻璃中 — 该过程在光波导的生产中非常有用。
MEMS
电子工业的许多领域都依赖于 MEMS 电感器，功率感应器的出现有望进一步推动该领域的发展。 FOTURAN® II 为这些器件提供小占用尺寸（<每侧 0.75 mm）、高 Q 因子和高自谐振频率。 还可提供低成本制造、广泛的电感和高 SRF（10GHz 以上），以及 5A 电流处理。
流量传感器和集成电路封装
许多行业都相信 FOTURAN® II 能够为现有产品提供动力。 与硅等材料相比，FOTURAN® II 具有化学稳定性，而其结构性能够为流量传感器提供较小的热质量，从而形成超快速的响应时间。 FOTURAN® II 可形成高纵横比 TGV，能够促进集成电路封装元件的高效生产。

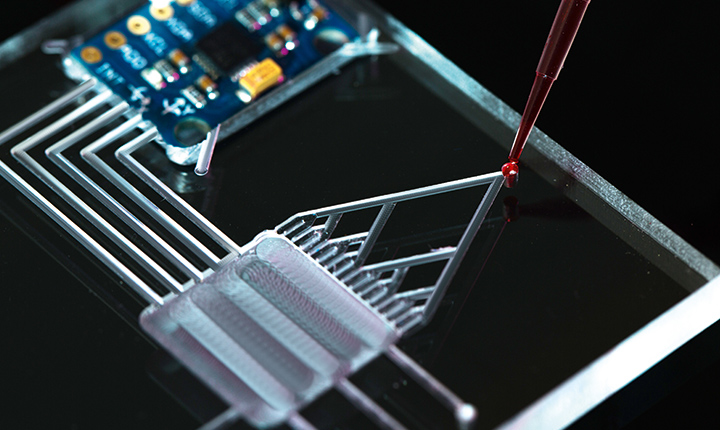

生物技术和微流控技术
FOTURAN® II 广泛应用于生物技术和微流控领域。 优异的光学透明度与低自荧光、高化学稳定性和耐热性相结合，使其成为可重复使用、易于清洁的滴定板的理想选择，同时还可通过生物芯片基片的生物相容性设计实现复杂结构。 此外，还可以用于在材料中产生 3D 微流道。
