Eternaloc®
Eternaloc® 馈通件可以设计用于…
适用于液化气应用的 SCHOTT Eternaloc® 终端接头
气体压力和低至 -165°C 的极端温度对液化气应用中的泵和其他设备提出了极高的要求。对其电子终端接头组件的要求同样很高，特别是因为终端接头发生故障或泄漏造成的安全影响可能很严重。得益于独特的压缩玻璃-金属密封技术，Eternaloc® 电子终端接头非常坚固，经过压缩密封的元件可提供极高的耐压密封性，并在发生事故时提高安全性。数十年可靠的免维护特性，有助于降低总拥有成本。
相反，其他使用有机聚合物或陶瓷的密封技术存在一些技术缺陷，可能会破坏密封的完整性，以致导致泄漏和电气故障，特别是当长期暴露于剧烈温度波动时。
| 适用于液化气应用的 Eternaloc® 终端接头 | 技术特性 |
|---|---|
| 使用寿命 | 非老化压力屏障的无限使用寿命 |
| 耐高温 | 耐热冲击、耐热循环和温度波动
-196 °C 至 + 100 °C 或 -321 °F 至 +212 °F |
| 耐压性 | 每个产品都在最大设计压力的 1.5 倍下进行测试，
最高 390 bar |
| 电气额定值 | 中压、低压、C&I 和光纤穿透 |
| 选项 | 可提供
|
| 尺寸 | 可完全定制，直径可达 600mm |
| 质量保证 |
|
| 安装 |
|
| 认证 |
SCHOTT Eternaloc® 终端接头适用于
|
SCHOTT Eternaloc® 核电贯穿件
肖特提供优质且密封的 Eternaloc® 电气贯穿件（EPA），它具有双重优势，既可以提高安全性，又可以降低核电站的总拥有成本。
玻璃密封件采用无机材料造成，不易老化，具有优异的耐热性和耐辐射性。因此，肖特的电气贯穿件具有相当大的优势。相反，环氧密封在极端温度和压力下可能会破裂。这在 2011 年福岛第一核电站的核危机中有所体现。
| Eternaloc® 核电贯穿件 | 技术特性 |
|---|---|
| 防护等级 |
|
| 使用寿命 |
|
| 耐高温 | ≥ 400 °C / 8h（752 华氏度） |
| 耐压性 | ≥ 400 bar (5800 psi) |
| 辐射剂量 | 0.5 x 10^6 G |
| 电气额定值 | 电源、低压电源、C&I、同轴电缆 / 三轴电缆和光纤穿透 |
| 定制选项 |
用于核电站的 Eternaloc® 穿透模块可提供以下定制设计：
|
| 尺寸 | 2.5" 和 4" 标准 EPA，定制设计可达 600mm 和 250 kg |
| 质量保证 |
|
| 认证 | NQA-1，ASME NPT 和 MO，KTA，HAF604 |
SCHOTT Eternaloc® 压缩气体导通板
为了设计出适合氢冷式发电机和其他压缩气体应用的 Eternaloc® 导通板，肖特仅使用无机且不易老化的材料：馈通件由钢制法兰构成，导体或热电偶通过压缩玻璃-金属密封技术进行密封。特种玻璃起着电绝缘体和气密密封的作用，可有效防止氢气泄漏以及氧气或湿气侵入。
相比之下，如果导通板使用有机且自然老化的环氧密封件，则可能会损害发电机的压力完整性，从而导致泄漏和电气故障。
| Eternaloc® 压缩气体导通板 | 技术特性 | 您的收获 |
|---|---|---|
| 导体 |
用于电源、信号传输和测量，例如：
（RTD= 电阻温度探测器，热电偶）
提供标准和定制设计 |
根据您的要求制造，对信号类型没有限制
|
| 耐压性 | 可承受高达 2700 bar 的高压 | 保持发生器的压力边界完整性 |
| 密封性 | 气密性通常通过 10 -8 mbar l/s 的泄漏率测试，可防止氢气泄漏和介质进入发生器。 |
|
| 电气额定值 |
|
多种技术使您能够为整个发电机配备玻璃-金属密封馈通件 |
| 质量保证 | 对所有产品进行 100% 最终检测 | 最大限度减少进货检验工作量 |
| 安装 |
|
降低发电机的最终重量和体积 |
| 使用寿命 |
|
有助于延长发电机的使用寿命，降低拥有成本 |
| 认证 | 可根据国际安全标准（包括 IECEx 和 ATEX）以及当地法规（包括 KOSHA、PESO、CU TU、UL、CSA）进行认证 | 客户可获得本地和国际认证的产品，在全球范围内供应零件，并受益于肖特长期认证经验 |
SCHOTT Eternaloc® 石油和天然气连接器、馈通件和贯穿件
水下：极坚固，在 20,000 PSI 以上的条件下可多年免维护
Eternaloc® 水下连接器和馈通件可在高温、高压（HPHT）下为水下开采元件（如井口压力传感器）提供长期、持久的保护。Eternaloc® 连接器可作为完整的水下连接器元件使用，以提高您应用的安全性、简化测试和鉴定工作并节省空间。
勘探：可承受 35,000 PSI及以上压力
Eternaloc® 勘探连接器采用无机、不易老化和超坚固的玻璃密封件制成，旨在为高温高压电缆、随钻测量和随钻测井等油气应用中传感器的宝贵数据和信息提供安全可靠的传输支持。钻井应用的工作环境极为严苛，不得使用劣质材料。例如，使用热塑性密封件的连接器容易因漏电而变形，使密封受损、元件损坏的风险增加。
| Eterenaloc® 石油和天然气馈通件 | 海底连接器 | 勘探连接器 | ||||||
|---|---|---|---|---|---|---|---|---|
| 耐高温 | 适用范围从 -170°C 至 +450°C（-274°F 至 +842°F） | 适用温度超过 260°C（500°F） | ||||||
| 耐压性 |
极坚固，在 20,000 PSI 以上的条件下可多年免维护
|
极限耐压性 - 超过 35,000 PSI
|
||||||
| 电气性能 | 电气性能高达 13,800 V，1500 A |
在极端条件下具有卓越的绝缘电阻： ≥10GΩ - 在某些情况下，使用我们的高温密封玻璃可在 260°C 下实现更高的红外线。 |
||||||
| 尺寸 | 最大尺寸直径 600 mm，高 500 mm，重 250 kg。 | |||||||
| 使用寿命 |
|
|||||||
| 定制选项 |
完全可定制
|
完全可定制
|
||||||
材料选项
| 金属 | 玻璃 | 陶瓷 |
|---|---|---|
|
密封合金
|
密封玻璃
|
|
钢
|
可选材料
|
|
|
合金 625 / 690 |
其他绝缘材料
|

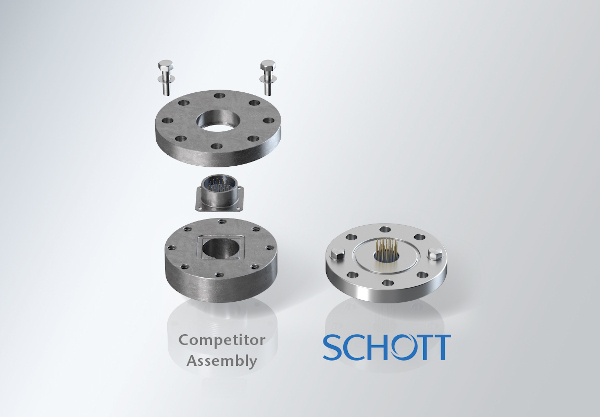

减少焊接次数，简化流程
Eternaloc® 连接器可作为完整的水下连接器元件使用，以提高您应用的安全性、简化测试和鉴定工作并节省空间。
