SCHOTT D 263™
联系我们

SCHOTT D 263™

SCHOTT D 263™ 具有高均匀性、透过率、耐化学腐蚀以及严格的公差，具有一系列强大的技术性能。 再加上低自发荧光、火焰抛光表面以及广泛的厚度范围，即可拥有非常通用的高性能玻璃。

突出的适应性技术优势

厚度范围广

虽然 SCHOTT D 263™ 有多种厚度可供选择（从 0.03 mm 到 1.1 mm，可根据要求定制厚度），但玻璃的几何尺寸公差始终保持紧密，保证了玻璃片、裁切基板和晶圆的质量。

均匀

在独特的下拉工艺生产过程中，SCHOTT 密切监控 SCHOTT D 263™ 的光学性能，生产出折射率精度为 0.0015 的高度均匀玻璃片。 阿贝值为 55，也符合显微镜盖玻片的 ISO 8255-1 标准。

高透过率

SCHOTT D 263™ 的独特成份及其原材料的高质量混合确保该玻璃在紫外至近红外范围内实现高透过率。 无色的外观也有助于提供最佳的图像质量，消除了多余的色彩效果，无论应用如何。

耐用，可靠

SCHOTT D 263™ 在苛刻的条件下始终表现出色。 SCHOTT D 263™ 具有高耐化学性，在消费电子产品、半导体和生物技术领域应用特别灵活。
SCHOTT D 263™ M 特性
SCHOTT D 263™ bio 特性
SCHOTT D 263™ T eco 特性
SCHOTT D 263™ 产品

SCHOTT D 263™ M 材料性能



1. 光学特性

光学特性 值
折射率* ng 1.5354
折射率* nF' 1.5305
折射率* nF 1.5300
折射率* ne 1.5255 ± 0.0015
折射率* nd 1.5231
折射率* nD 1.5230
折射率* nC' 1.5209
折射率* nC 1.5204
阿贝数 νe 55
光弹性常数 单位 (nm/cm)/Mpa 34.7

* 折射率：样品预处理。
出厂状态 [“如图所示”]




2. 热学特性

一般热学特性 单位 值
CTE（热膨胀系数）α 10-6·K-1 (20 °C; 300 °C)  7.2
平均比热容 cp 单位 J/(g·K) (20 °C ; 100 °C) 0.8
转化温度 Tg 单位 °C 557

黏度 黏度 lg ŋ（单位 dPas） 温度（单位 °C）
应变点 14.5 529
退火点 13.0 557
软化点 7.6 736



3. 机械特性


机械特性
 单位 值
密度 ρ 单位 g/cm³ 2.51
杨氏模量 E 单位 kN/mm² 72.9
泊松比 μ 0.21
扭转模量 G 单位 kN/mm² 30
努氏硬度 HK 0.1/20 470
维氏硬度 HV 0.2/25 510



化学钢化（厚度 = 0.145 mm）

单位
 值
温度 ϑ （单位 °C） 390
时间 t（单位：小时） 4
压缩应力 (CS)（单位：MPa） 290
层深度 (DoL)（单位：μm） 15



4. 化学特性

耐水解性（依据 DIN ISO 719） 值
等级 HGB 1
每克玻璃颗粒的碱当量（单位：μg/g） 20



耐酸性（依据 DIN 12116） 值
等级 S3
6 小时后半表面重量损失（单位：mg/dm²） 2.1



耐碱性（依据 ISO 695） 值
等级 A 2
3 小时后的表面重量损失（单位：mg/dm²） 88



5. 电学特性

介电常数 εr（ϑ = 25°C 条件下） 值
1 MHz 6.7
1 GHz 6.4
5 GHz 6.3



损耗因子 tan δ（ϑ = 25°C 条件下）
 值
1 MHz 61·10-4
1 GHz 74·10-4
5 GHz 101·10-4



体积电阻率 ρD（交流电 50 Hz 情况下）
1.6·108 (ϑ = 250 °C)
3.5·106 (ϑ = 350 °C)



6. 透过率值

光谱透过率：250 - 3150 nm

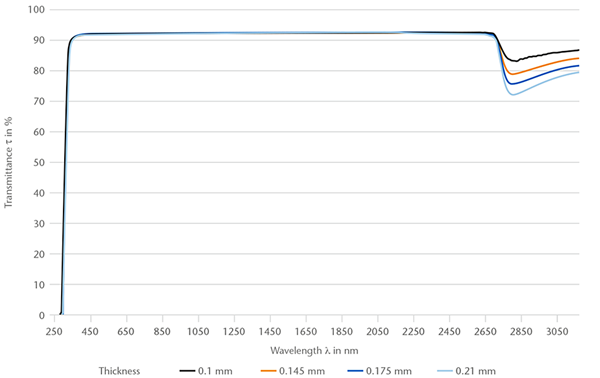

D 263® M 光谱透过率 (250 - 3150 nm) 图表




光谱透过率：250 - 450 nm

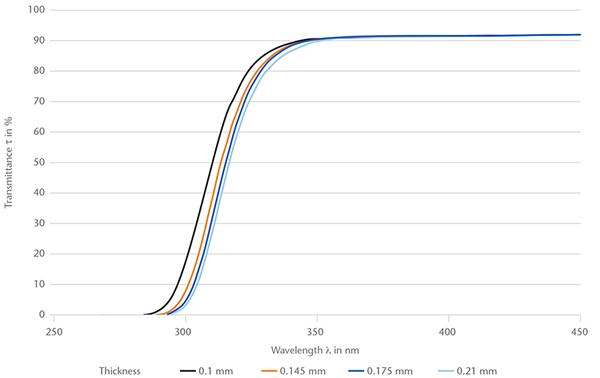

D 263® M 光谱透过率 (250 - 450 nm) 图表



厚度 0.145 mm 情况下的波长 (nm)： τ (λ)（单位 %）
254 < 0.1
380 91.2
632.8 91.9
1064 92.2



厚度 (mm) 情况下的边缘波长 λc (τ = 0.46) 波长（单位 nm）
0.100 308
0.145 312
0.175 314
0.210  315



厚度 (mm) 情况下的光透射率 τvD65 (单位 %)
0.145 91.7 ± 0.3





SCHOTT D 263™ bio 的材料性能

1. 光学特性

光学特性 值
折射率* ng 1.5354
折射率* nF' 1.5305
折射率* nF 1.5300
折射率* ne 1.5255 ± 0.0015
折射率* nd 1.5231
折射率* nD 1.5230
折射率* nC' 1.5209
折射率* nC 1.5204
阿贝数 νe 55

* 折射率：样品预处理。
出厂状态 [“如图所示”]



2. 热学特性

一般热学特性 单位 值
CTE（热膨胀系数）α  10-6·K-1 (20 °C; 300 °C) 7.2
平均比热容 cp 单位 J/(g·K)(20 °C; 100 °C) 0.8
转化温度 Tg 单位 °C 557

黏度 黏度 lg ŋ（单位 dPas） 温度（单位 °C）
应变点 14.5 529
退火点 13.0 557
软化点 7.6 736



3. 机械特性

机械特性
 单位 值
密度 ρ 单位 g/cm³ 2.51
应力光学系数 C  1.02·10-12 m²/N  3.4
杨氏模量 E 单位 kN/mm² 72.9
泊松比 μ 0.21
扭转模量 G 单位 kN/mm² 30
努氏硬度 HK 0.1/20 470
维氏硬度 HV 0.2/25 510



化学钢化（厚度 = 0.3 mm）

单位
 值
温度 ϑ （单位 °C） 410
时间 t（单位：小时） 4
压缩应力 (CS)（单位：MPa） 317
层深度 (DoL)（单位：μm） 18



4. 化学特性

耐水解性（依据 DIN ISO 719） 值
等级 HGB 1
每克玻璃颗粒的碱当量（单位：μg/g） 20



耐酸性（依据 DIN 12116） 值
等级 S 3
6 小时后半表面重量损失（单位：mg/dm²） 2.1



耐碱性（依据 ISO 695） 值
等级 A 2
3 小时后的表面重量损失（单位：mg/dm²） 88



自动荧光（透过光谱 > 80%）

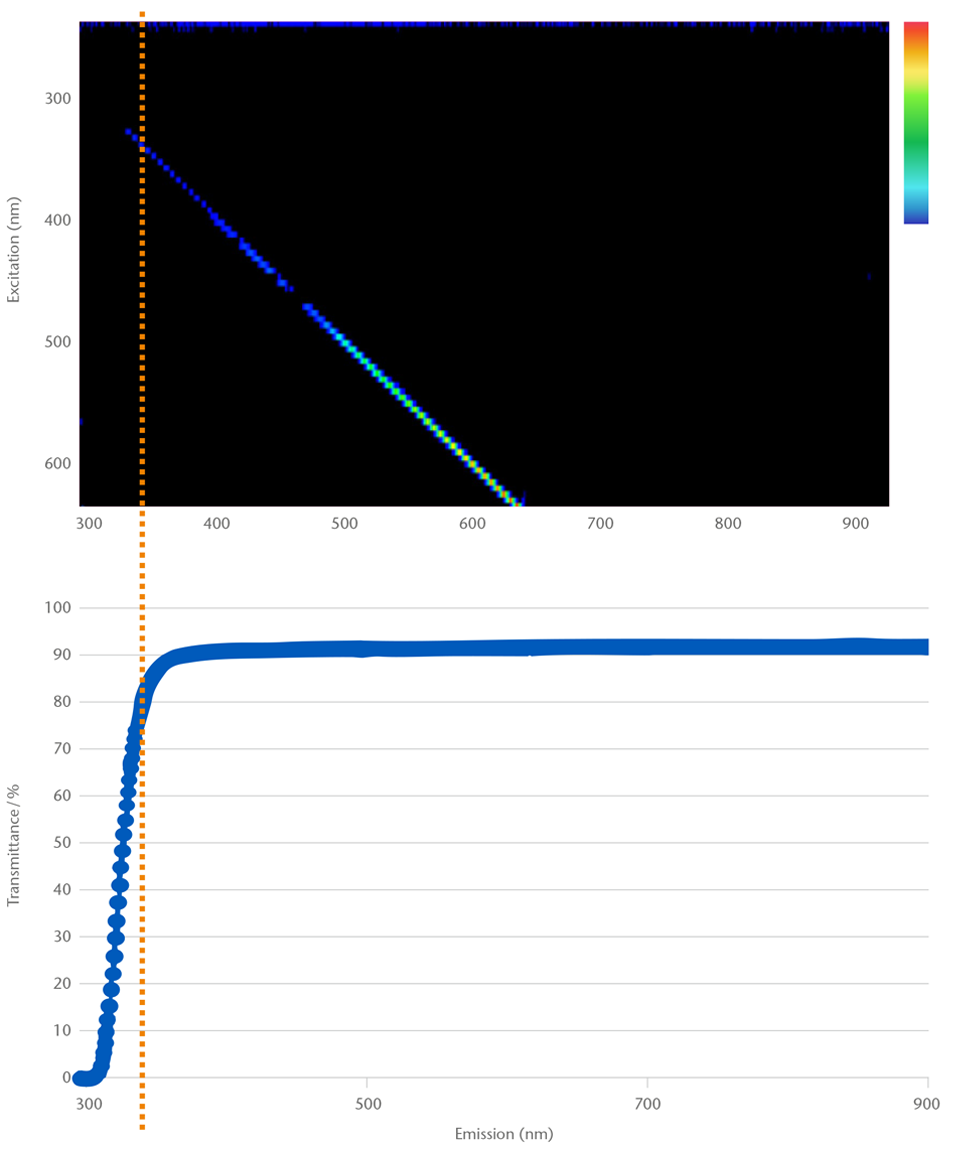

D 263® bio 自动荧光（透射光谱 > 80%）图表



5. 电学特性

介电常数 εr（ϑ = 25°C 条件下） 值
1 MHz 6.7
1 GHz 6.4
5 GHz 6.3



损耗因子 tan δ（ϑ = 25°C 条件下）
 值
1 MHz 61·10-4
1 GHz 74·10-4
5 GHz 101·10-4



体积电阻率 ρD 单位 Ω·cm 交流电 50 Hz
1.6·108 (ϑ = 250 °C)
3.5·106 (ϑ = 350 °C)



6. 透过率值



光谱透过率：250 - 3150 nm

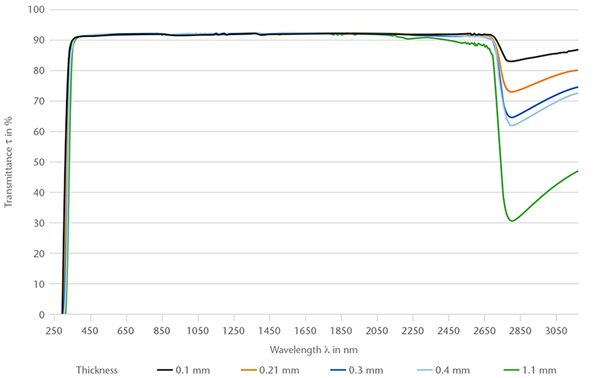

D 263® bio 光谱透过率 (250 - 3150 nm) 图表



光谱透过率：250 - 450 nm

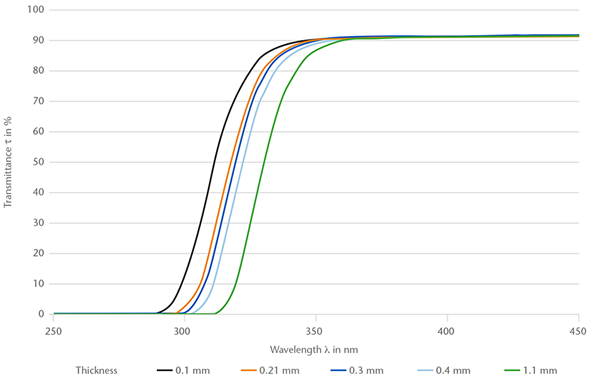

D 263® bio 光谱透过率 (250 - 450 nm) 图表



厚度 0.3 毫米情况下的波长 (nm)： τ (λ)（单位 %）
254 < 0.1
380 91.2
632.8 92
1064 92



厚度 (mm) 情况下的边缘波长 λc (τ = 0.46) 波长（单位 nm）
0.10

308
0.21 315
0.30  318
0.40  321
1.10  329



厚度 (mm) 情况下的光透射率 τvD65 (单位 %)
0.3 91.7 ± 0.3







SCHOTT D 263™ T eco 的材料特性



1. 光学特性

光学特性 值
折射率* ng 1.5354
折射率* nF'  1.5305
折射率* nF  1.5300
折射率* ne  1.5255 ± 0.0015
折射率* nd  1.5231
折射率* nD  1.5230
折射率* nC'  1.5209
折射率* nC  1.5204
阿贝数 νe  55
光弹性常数 单位 (nm/cm)/Mpa  34.7

* 折射率：样品预处理。
出厂状态 [“如图所示”]。



2. 热学特性

一般热学特性 单位 值
CTE（热膨胀系数）α 10-6·K-1 (20 °C; 300 °C) 7.2
平均比热容 cp  J/(g·K)（20°C 至 100°C）  0.8
转化温度 Tg  °C  557



热学特性 - 黏度 黏度 lg ŋ（单位 dPas） 温度（单位 °C）
应变点 14.5 529
退火点  13.0  557
软化点  7.6   736



3. 机械特性

机械特性
 单位 值
密度 ρ 单位 g/cm³ 2.51
杨氏模量 E 单位 kN/mm² 72.9
泊松比 μ 0.21
扭转模量 G 单位 kN/mm² 30
努氏硬度 HK 0.1/20 470
维氏硬度 HV 0.2/25 510



化学钢化（厚度 = 0.3 mm）

单位
 值
温度 ϑ （单位 °C） 410
时间 t（单位：小时） 4
压缩应力 (CS)（单位：MPa） 320
层深度 (DoL)（单位：μm） 18



4. 化学特性

耐水解性（依据 DIN ISO 719） 值
等级 HGB 1
每克玻璃颗粒的碱当量（单位：μg/g） 20



耐酸性（依据 DIN 12116） 值
等级 S 2
6 小时后半表面重量损失（单位：mg/dm²） 1.4



耐碱性（依据 ISO 695） 值
等级 A 2
3 小时后的表面重量损失（单位：mg/dm²） 88



5. 电学特性

介电常数 εr（ϑ = 25°C 条件下） 值
1 MHz 6.7
1 GHz 6.4
5 GHz 6.3



损耗因子 tan δ（ϑ = 25°C 条件下）
 值
1 MHz 61·10-4
1 GHz 74·10-4
5 GHz 101·10-4



体积电阻率 ρD 单位 Ω·cm（50 Hz 情况下）
1.6·108 (ϑ = 250 °C)
3.5·106 (ϑ = 350 °C)



6. 透过率值



厚度 0.3 毫米情况下的波长 (nm)： τ (λ)（单位 %）
254 < 0.1
380 91.2
632.8 92.0
1064 92.0



厚度 (mm) 情况下的边缘波长 λc (τ = 0.46) 波长（单位 nm）
0.10 308
0.21 315
0.30 318
0.40  321
1.10  329



厚度 (mm) 情况下的光透射率 τvD65 (单位 %)
0.3 91.7 ± 0.3











SCHOTT D 263™ 产品

SCHOTT D 263™ 供应形式：

  • 玻璃片
  • 裁切基板
  • 未抛光基板和晶圆
  • FLEXINITY®

如要了解更多信息，请参见概览页面的相关产品。

希望了解更多？ 让我们交流一下

无论您是需要更多信息、样品、报价还是项目建议，我们都很乐意与您交谈。

请联系我们
Man in glasses in business office on phone while working on laptop_605x350.jpg
