引导光子改进成像和检测效果
高精度光子引导过程也被称为“引导光线和图像”，用于改善成像和检测效果。现在，这一过程变得更加容易。之所以能这样，主要是因为关键加工技术的不断改进，包括玻璃板的激光结构化和材料沉积等附加功能化。
超越光纤
肖特光纤技术现在已迈向更高水平，从而开创了新的可能。无论您的起点是光纤面板（FOP）、微通道板（MCP）、光管阵列（LPA）、大直径图象引导还是上述模块组合，肖特的工程专家都可以与您合作，提供定制解决方案。多通道板
激光结构化晶圆的原理，建立在对穿过玻璃板的光实现精确控制的基础上。该照片描绘了一个具有数千个小孔并联布置结构的微型通道。这就是为什么人眼在一定距离上观察 MCP 时，只能从中间看清楚，而侧面看起来渐渐模糊的原因。
激光结构化
什么是激光结构化玻璃板？
与 CNC 加工等传统技术相比，激光结构化可以在玻璃等材料中以更高的精度创造图案或结构。同时，与传统光纤技术相比，它还能在更细微的层面上工作。这些复杂的微米级或甚至纳米级结构可采用极高精度，允许光子穿过以到达例如传感器或检测器。就光纤面板（FOP）而言，光会通过纤芯包层光纤。相比之下，在微通道板（MCP）中，光会通过通道或孔（“填充”空气）传输，这些通道或孔通常会配有涂层以进一步改善光子的路径。对于光管阵列，光会透过玻璃，由除空气外的各种材料填充的结构引导。
为了确定哪种解决方案最适合某个特定应用，可以通过考虑影响光路的所有参数来优化光子管理。

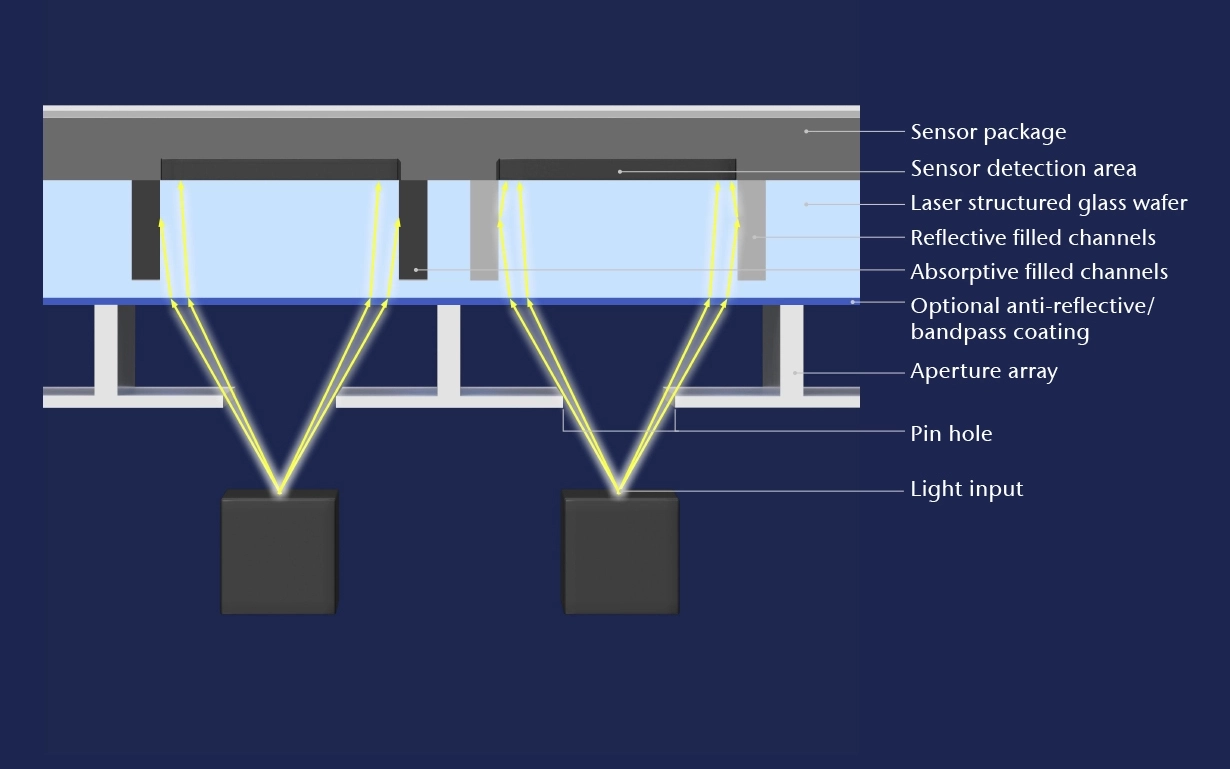

光子如何通过光管阵列？
该图阐述了具有激光结构化和功能填充通道的玻璃晶圆如何引导光沿着所需路径通过。
优点
激光结构化的优点
多年来，肖特一直致力于激光结构化，并且随着技术的发展，我们不断提高我们的知识和能力。这就为我们的客户提供了以下优势：
高设计精度
可达微米和纳米级
可重复性高
由于激光精度高，故性能稳定性高
高生产速度
由激光赋予能力
降低成本
高效率，高速度，为整个项目节约成本
应用
应用领域
通过激光结构化、功能化板来引导光子，为各种行业提供多种选择。
1/4
2/4
3/4
4/4
生产过程
生产工艺： 实现激光结构化、功能化的面板
肖特的整个端到端过程包括三个重要阶段，这就产生了众多设计，并为客户的领先应用创造了光学路径管理的新解决方案。玻璃开发和制造
肖特提供广泛的专有特种玻璃产品组合，这些产品全部由我们内部开发和制造。我们的玻璃具有出色的性能（如高透光率），可提供从极小到极大的各种尺寸，最大尺寸可达 600 x 600 mm²。我们的玻璃类型包括肖特 BOROFLOAT® 33、肖特 D263® T eco、肖特 MEMpax® 等。我们的各种专有材料和丰富的材料知识使我们能够灵活设计，为客户带来利益。
内部工程和激光结构化
凭借我们的激光器和强大的肖特专家网络，我们提供完善的内部工程和设计能力。我们利用市场上的先进设备技术开发激光性能，通过多个工程学科解决复杂的客户应用问题。这使我们能够在激光结构化玻璃和为客户开发特定应用解决方案时发挥创意。
脉冲激光器可在玻璃板中创造从纳米到微米级的、各种复杂程度的图案结构。现在，借助可重复的精度和准确度，众多形状都能够得以实现。从微小的孔洞和极细的通道，到可选的弯边和倾斜通道， 设计方案无穷无尽。
进一步加工和功能化
最终产品的功能取决于我们提供的二级加工步骤。基于肖特的内部工程专业知识，以及我们在玻璃和非玻璃材料方面的知识，我们可以提供各种加工方案。其中包括长丝、消融、功能涂层、间质沉积和原子层沉积（ALD）、研磨和抛光等。
为什么选择肖特？
凭借在光纤方面 60 年的知识，肖特在定义光学系统和引导光子方面积累了丰富的专业知识。
