TO 56 封装

久经验证的高速 TO PLUS® 管座,适合高达 56G 的应用。

需要註冊

要查看此內容,您必須註冊。

*必填項

肖特仅将您的信息用于回复您的询问。 关于处理您的个人数据的更多信息。

关于

TO 56 的肖特 TO PLUS® 管座适用于 GPON、XG-PON、10GEPON、CPRI 和 32G 光纤通道、SFP28 或 QSFP28(CWDM4)收发器的单通道或四通道应用。

肖特最近推出了高速 50G TO 56 管座,适用于 50GbE、100 GbE(PAM4)、200GbE(四通道)、400GbE(四通道)。 单通道或四通道,用于 SFP56、QSFP56(FR4)、QSFP-DD 和 OSFP 收发器。

产品特点

  • 可选择 AuSn 焊料
  • 可以定制激光器高度。
  • 预装过渡块,带有可选电阻器。



模块 速度 OSA 类型 光纤 TO Can 说明 功能
SFF,SFP,SFP+ 28 Gbps
56 Gbps
Tx  SMF TO-56 25欧姆
3+1 过渡块
高速
SFF,SFP,SFP+ 28 Gbps
56 Gbps
Tx  SMF TO-56 25欧姆
4+1 过渡块
高速,用于分离的 MPD
阳极和阴极输出引脚

产品图片

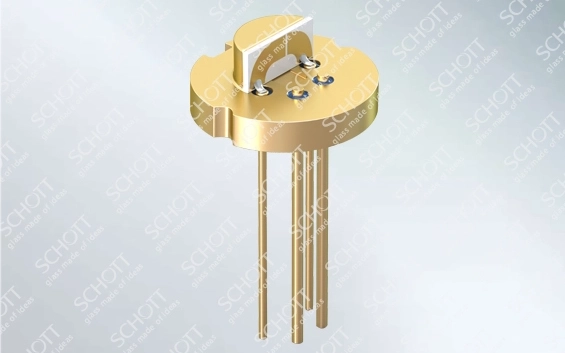

带过渡块的 TO56 主图

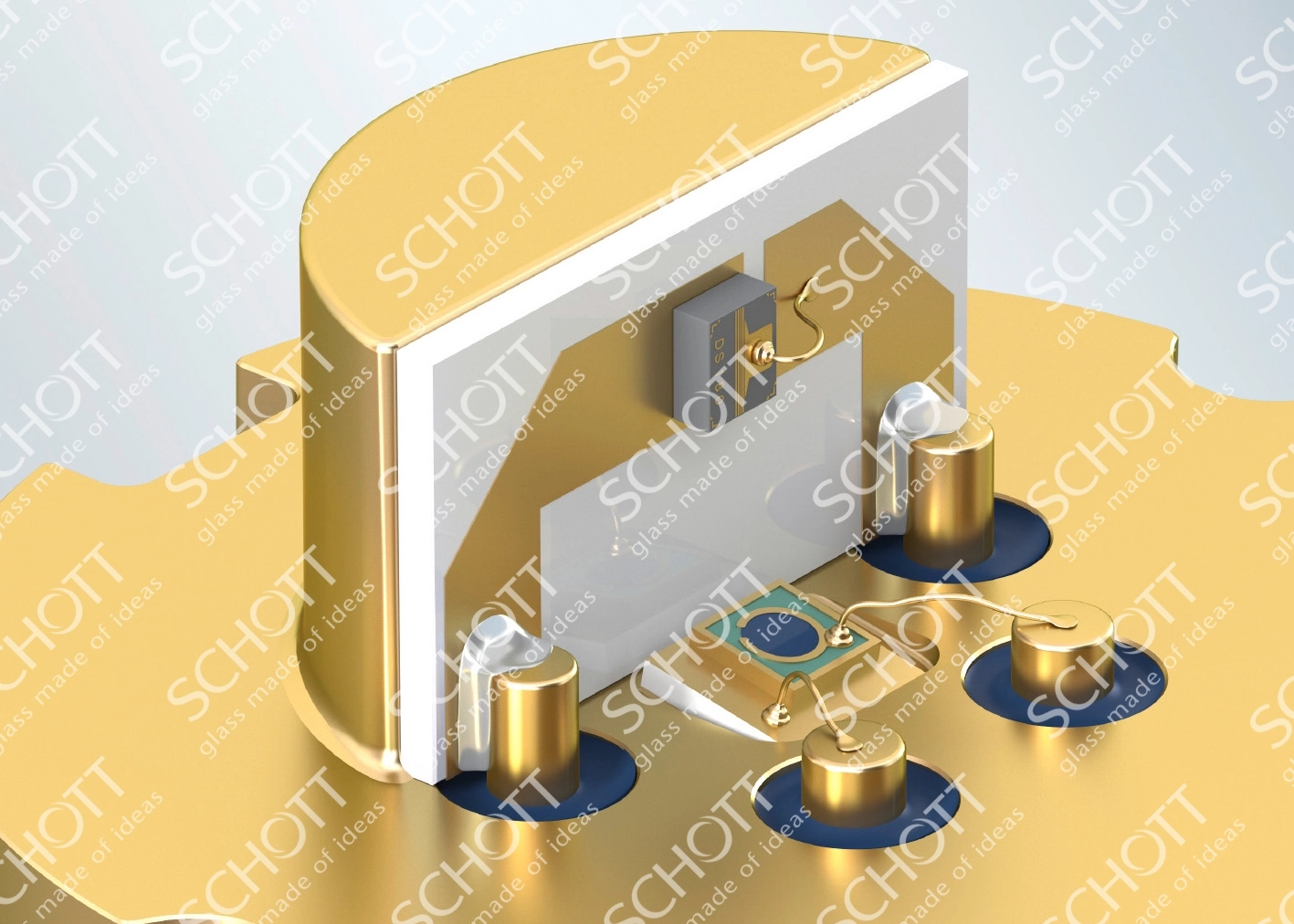

带元件的 TO56 主图

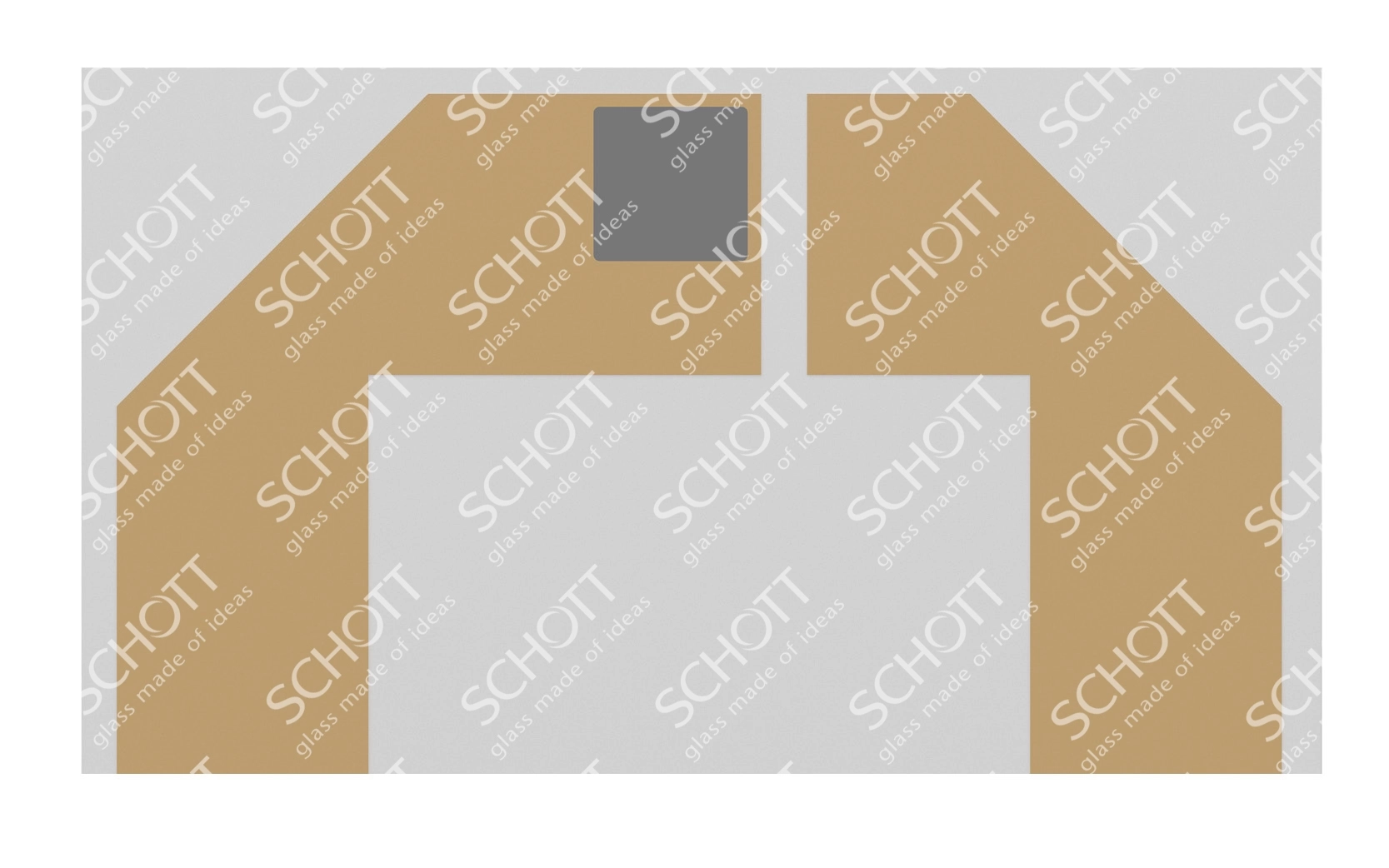

金锡焊料放大

50G TO56

高速TO管座图片

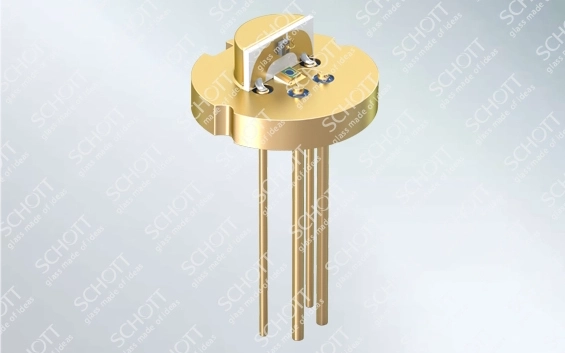

带组件的50G TO56

带组件的高速TO管座

TO56 模拟结果

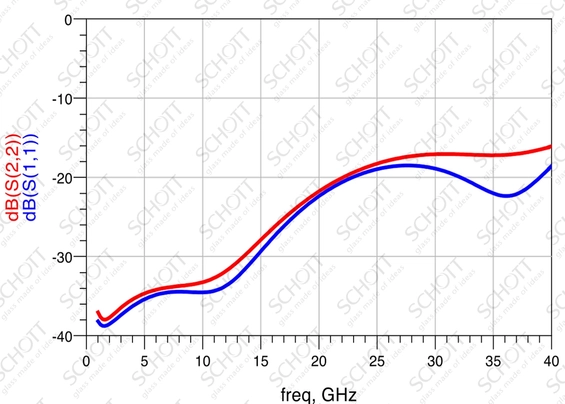

S11 (dB) – 回损

S11 (dB) – 回损

S11: 优于 -15dB @40GHz,速率最高达 25Gbps

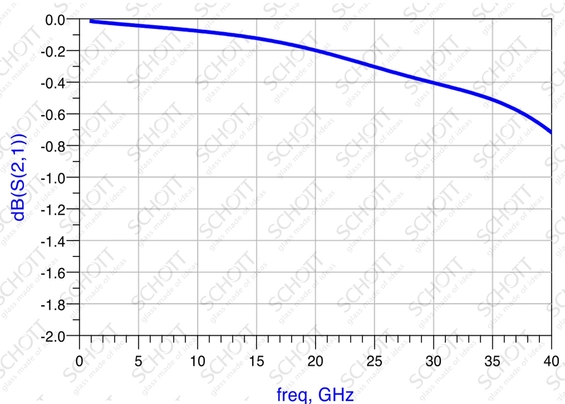

S21 (dB) – 插入损耗

S21 (dB) – 插入损耗

S21: 3dB 带宽优于40GHz

50G TO56的模拟结果

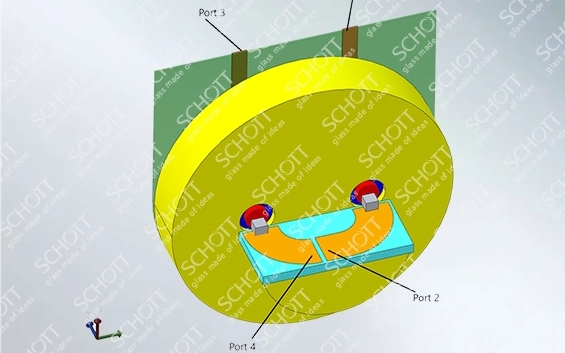

模拟实验中的TO管座的示例图

*模拟包括FPC

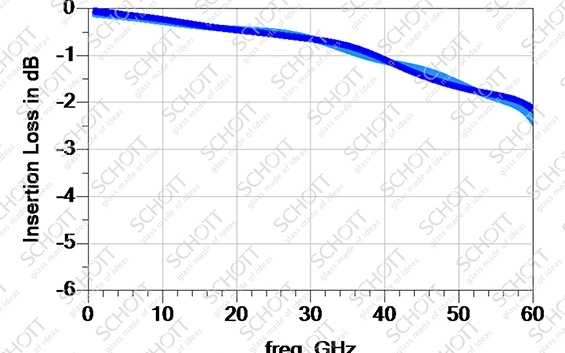

插损

模拟实验结果

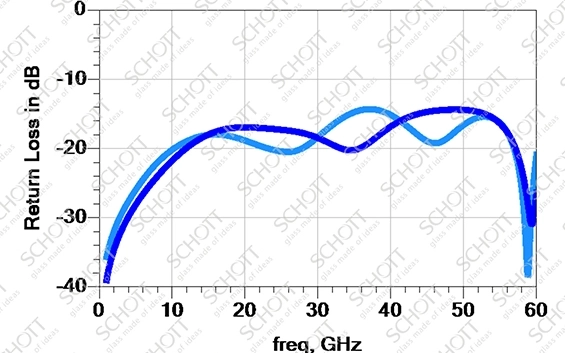

S11: 优于 -10dB @60GHz

回损

模拟实验结果

S21: 3dB 带宽优于60GHz
