TO 46 封装

通过偏心引脚可优化插损和回损。

需要註冊

要查看此內容,您必須註冊。

*必填項

肖特仅将您的信息用于回复您的询问。 关于处理您的个人数据的更多信息。

关于

肖特的 TO 46型 TO PLUS® 管座适用于 GPON、XG-PON、 10GEPON、CPRI 和 32G 光纤通道。 单通道或四通道用于 SFP28 或 QSFP28(CWDM4)收发器。

产品特点

  • 短键合线可降低电感,提高速度。
  • 与高折射率球透镜管帽、模塑透镜管帽、斜窗管帽相匹配。


产品型号

模块 速度 OSA 类型 光纤 TO Can 说明 功能
SFF,SFP,SFP+ 28 Gbps
56 Gbps
Tx MMF TO-46 50欧姆
偏心 RF 引脚 4+1
用于 VCSEL 的2个高速 RF 引脚
SFF,SFP,SFP+ 28 Gbps
56 Gbps
Tx MMF TO-46 100欧姆
差分 RF 引脚 5+2
用于 VCSEL 的2个高速 RF 引脚
SFF,SFP,SFP+ 28 Gbps Rx SMF/MMF TO-46 50欧姆
偏心 RF 引脚 4+1
单独的 Vpd 和 Vcc 引脚,
高速,一个接地脚
SFF,SFP,SFP+ 28 Gbps
56 Gbps
Rx SMF/MMF TO-46 100欧姆
差分 RF 引脚 5+2
单独的 Vpd 和 Vcc 引脚,
高速,一个附加引脚

产品图片

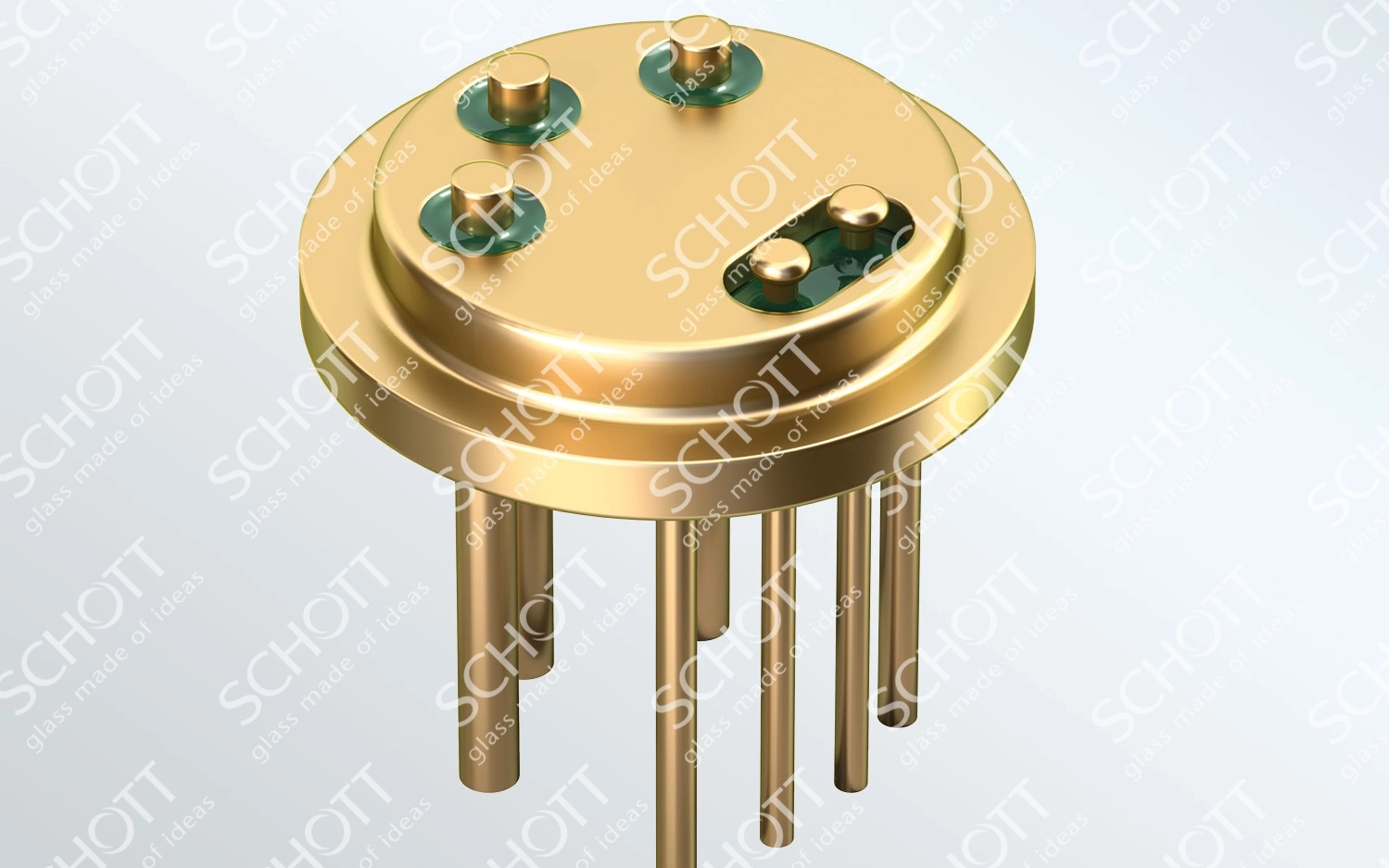

TO 46 关键图片

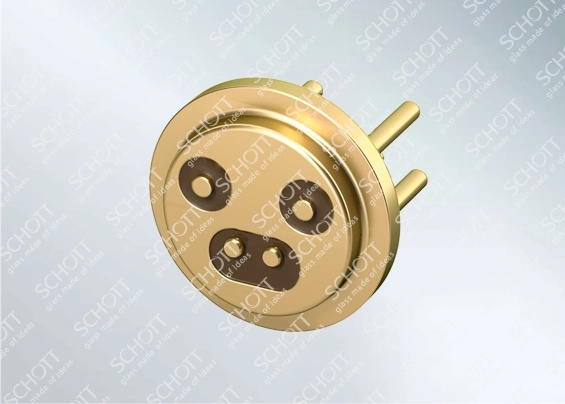

真差分型TO46

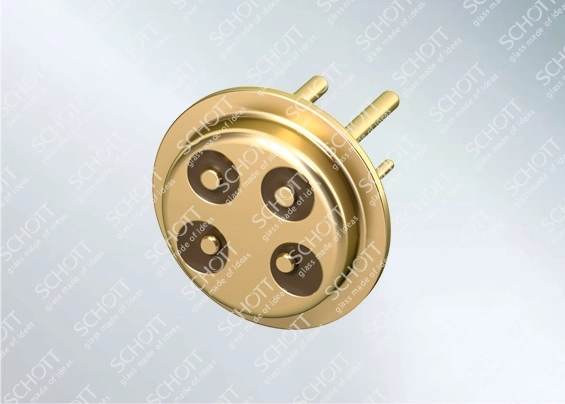

准差分型TO 46

产品性能

模拟结果如下:

TO 46 实验图


型号包括:

  • 键合线(TIA 输出到引脚)
  • TO 管座贯通件
  • 柔性印刷电路(FPC)
TO 46 实验图

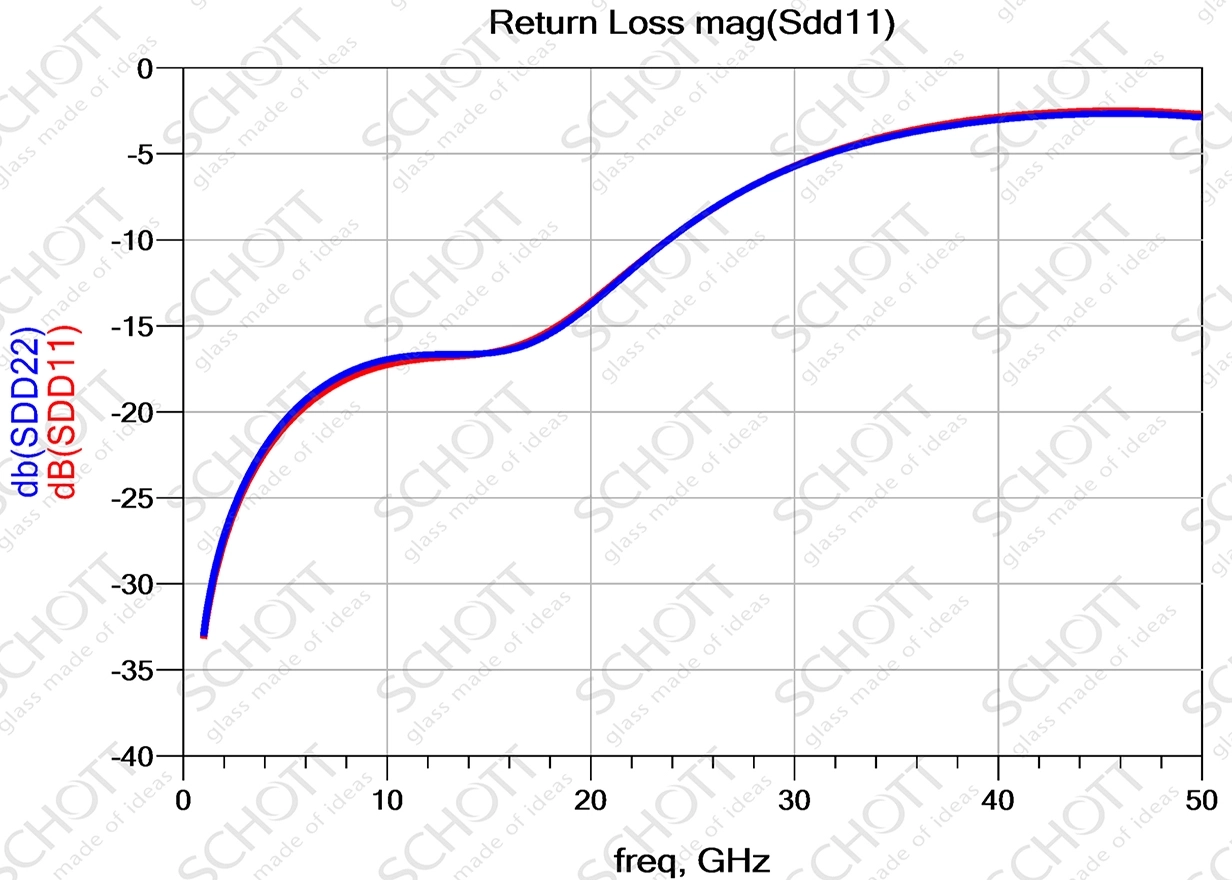

S11 (dB) – 回损

S11 (dB) – 回损

S11: 优于 -15dB @18GHz,速率最高达 25Gbps

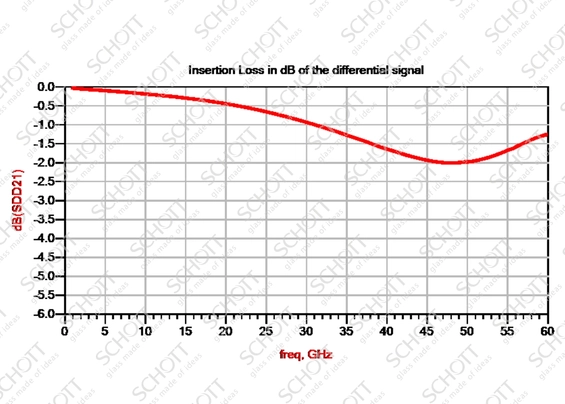

S21 (dB) – 插入损耗

S21 (dB) – 插入损耗

S21: 3dB 带宽优于35GHz

50G TO 46

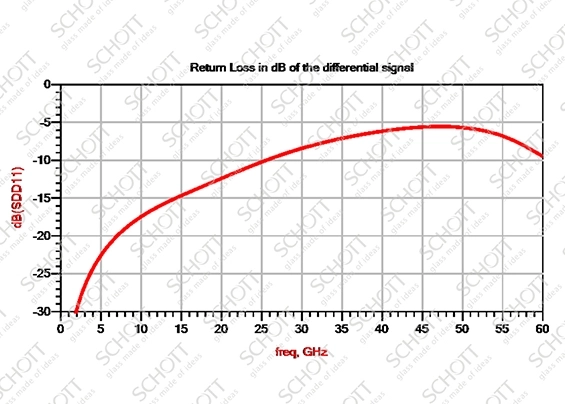

S11 (dB) – 回损- 50G TO 46

差分信号的回损(dB)图

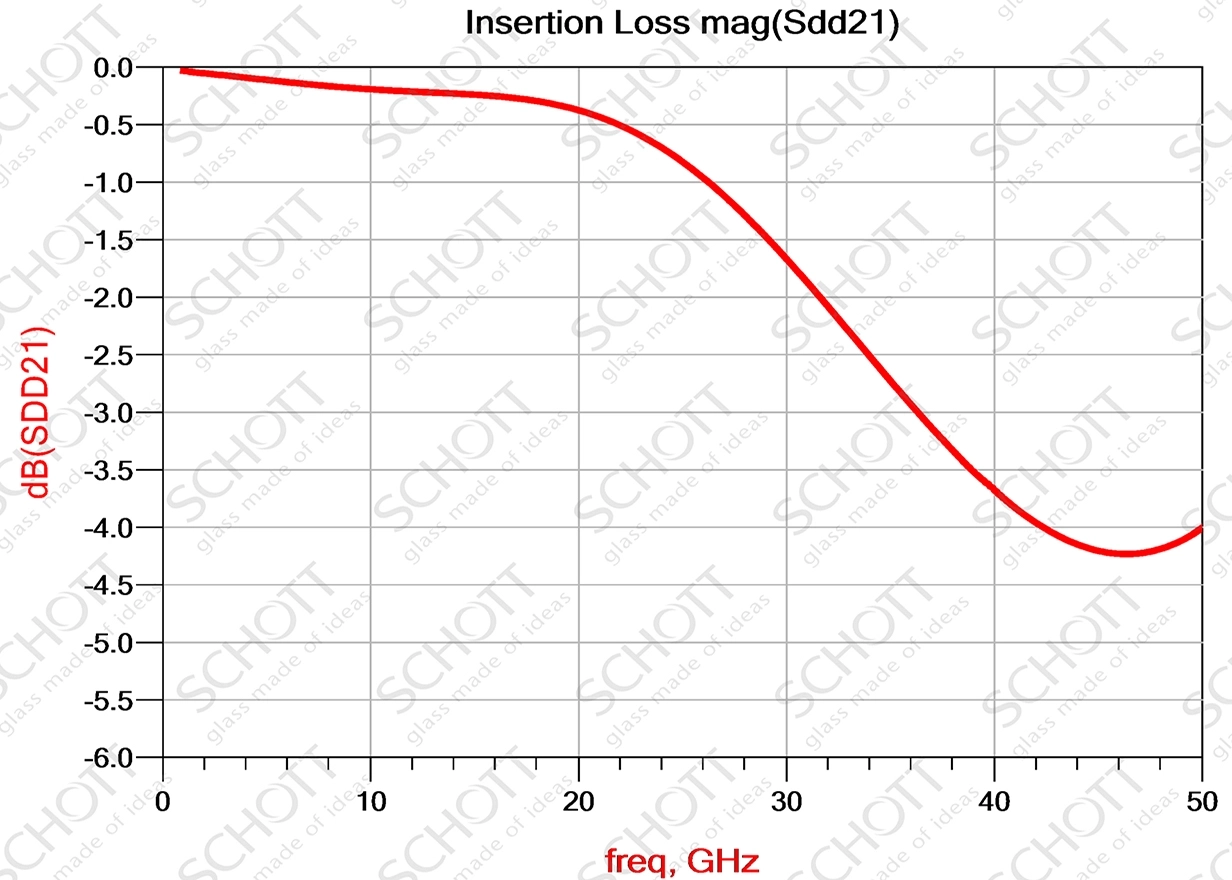

S21 (dB) – 插损- 50G TO 46

S21 (dB) – 插损- 50G TO 46
