TO 38 封装

高速 TO PLUS® 管座,适用于高达 100G 的四通道应用

需要註冊

要查看此內容,您必須註冊。

*必填項

肖特仅将您的信息用于回复您的询问。 关于处理您的个人数据的更多信息。

关于

TO 38 的肖特 TO PLUS® 管座适用于 GPON、XG-PON、10GEPON、CPRI 和 32G 光纤通道。 单通道或四通道用于 SFP28 或 QSFP28(CWDM4 或 PSM4)收发器。

产品特点

  • 可以定制激光器高度。
  • 预装过渡块,带有可选电阻器。
  • 可选择 AuSn 焊料


产品型号

模块 速度 OSA 类型 光纤 TO Can 说明 功能
SFF,SFP,SFP+,QSFP28 28 Gbps
Tx SMF TO-38,25欧姆,
3+1 过渡块
高速,适合共用
MPD 阳极和阴极
输出引脚

产品图片

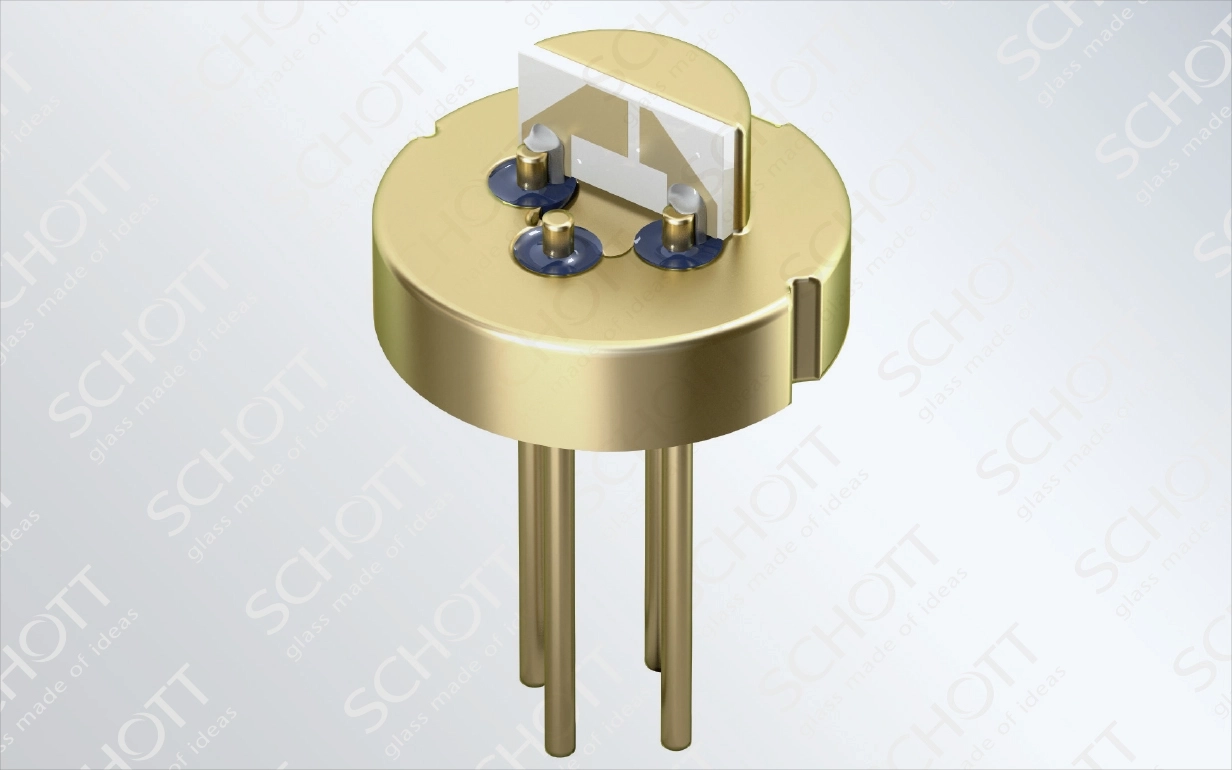

带过渡块的 TO 38 管座

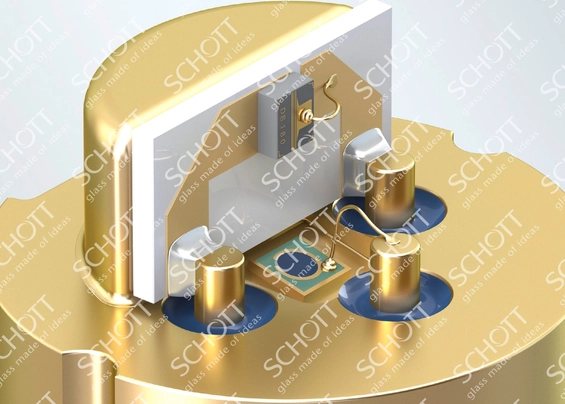

带元件的 TO 38

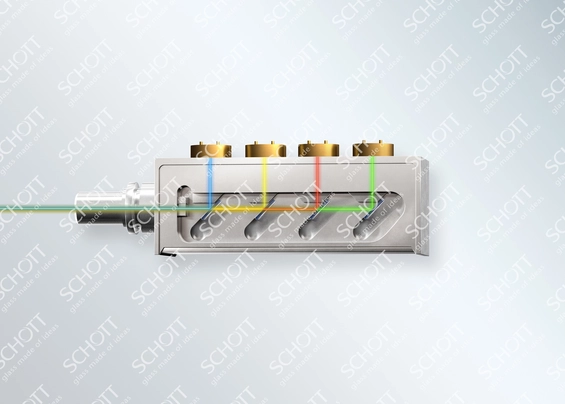

4个 TO 38 管座并排放置

产品性能

模拟实验结果如下。

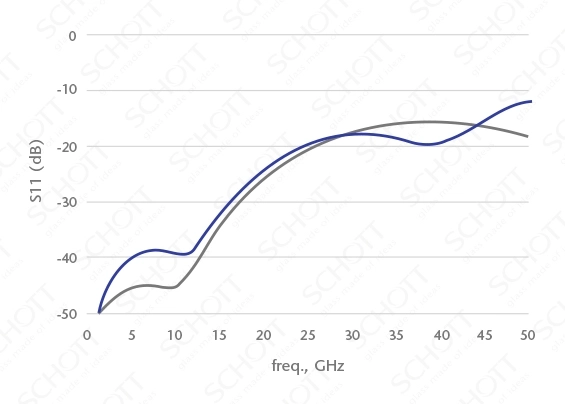

S11 (dB) – 回损

S11 (dB) – 回损

S11: 优于 -15dB @40GHz,速率最高达 25Gbps。

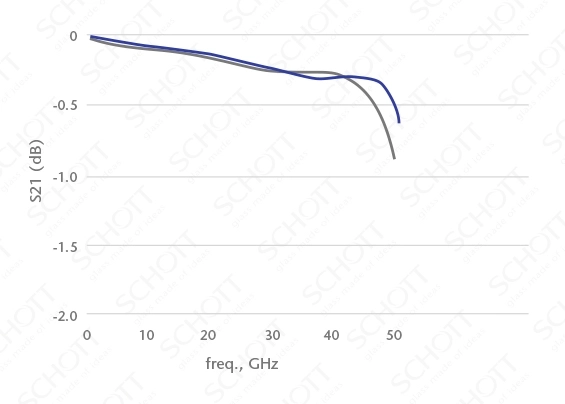

S21 (dB) – 插入损耗

S21 (dB) – 插入损耗

S21: 3dB 带宽优于40GHz。

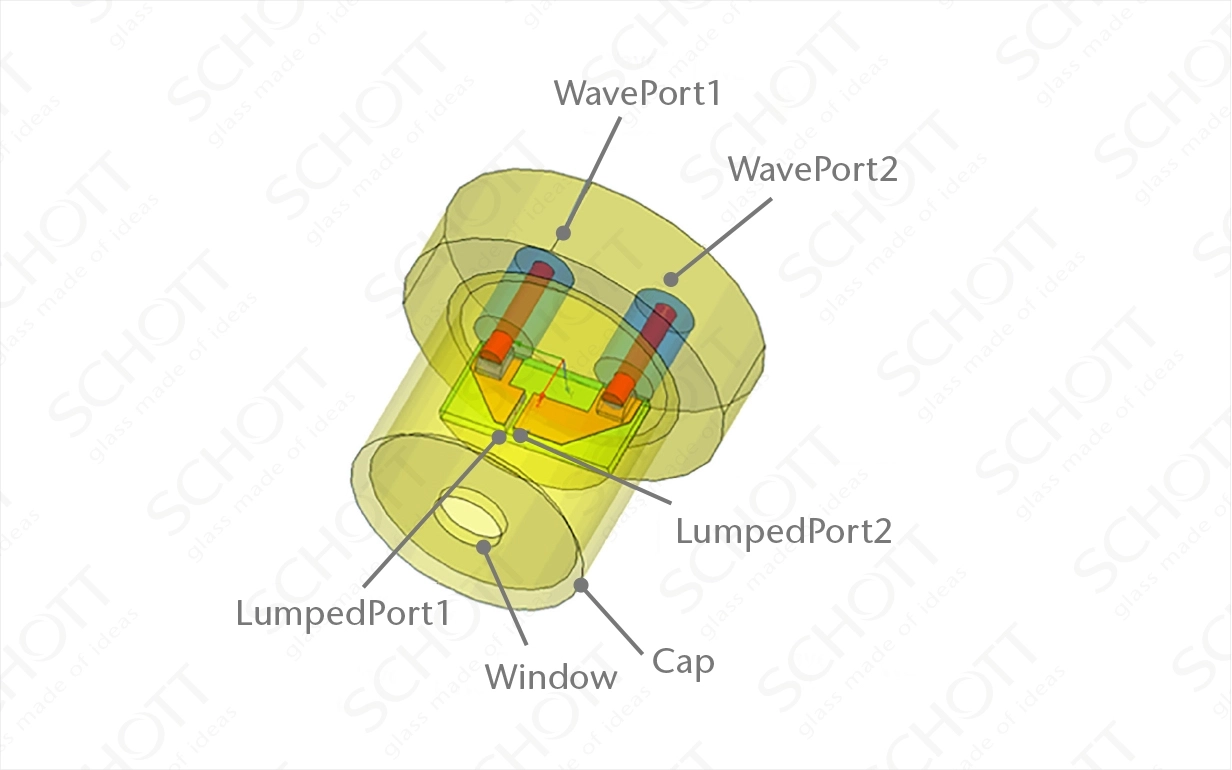

模拟测试的产品图

模拟测试的产品图
