TO 33 封装

高速 TO PLUS® 管座,适用于高达 100G 的四通道应用。

需要註冊

要查看此內容,您必須註冊。

*必填項

肖特仅将您的信息用于回复您的询问。 关于处理您的个人数据的更多信息。

关于

TO 33 的肖特 TO PLUS® 管座适用于 GPON、XG-PON、10GEPON、CPRI 和 32G 光纤通道。 单通道或四通道用于 SFP28 或 QSFP28(CWDM4 或 PSM4)收发器。

产品特点

  • 可提供2x25欧姆单端(低速)以及2x50欧姆差分(高速)两种型号。
  • 为 25G Rx(或4x25G)而设计。
  • 直径3.4毫米。
  • 尺寸与市场上现有的 TIA/PD 相匹配。


产品型号

模块 速度 OSA 类型 光纤 TO Can 说明 功能
SFF,SFP,SFP+,QSFP28 10 Gbps
Rx SMF/MMF TO-33,2*25欧姆
单端,4+1
单独的 Vpd 和 Vcc 引脚,
高速,一个接地脚
SFF,SFP,SFP+,QSFP29 28 Gbps Rx SMF/MMF TO-33,2*50欧姆,
差分,4+1
单独的 Vpd 和 Vcc 引脚,
高速,一个接地脚

产品图片

TO 33 key image
TO 33 10G 型
4个 TO 33 管座并排放置,每个镜片反射不同的波长。 适用于 CWDM4(CLR4 - Duplex)应用。

产品性能

S11 (dB) – 回损

S11 (dB) – 回损

S11: 优于 -15dB @20GHz,速率最高达 28Gbps。

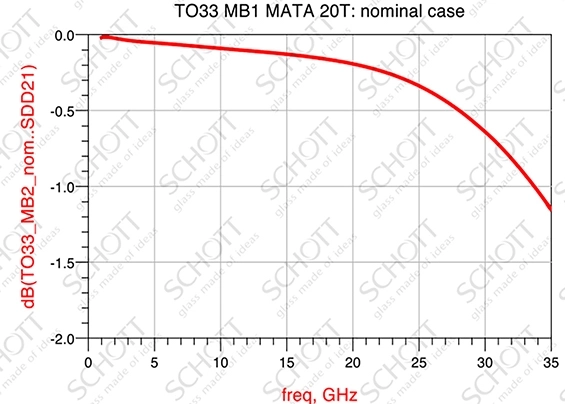

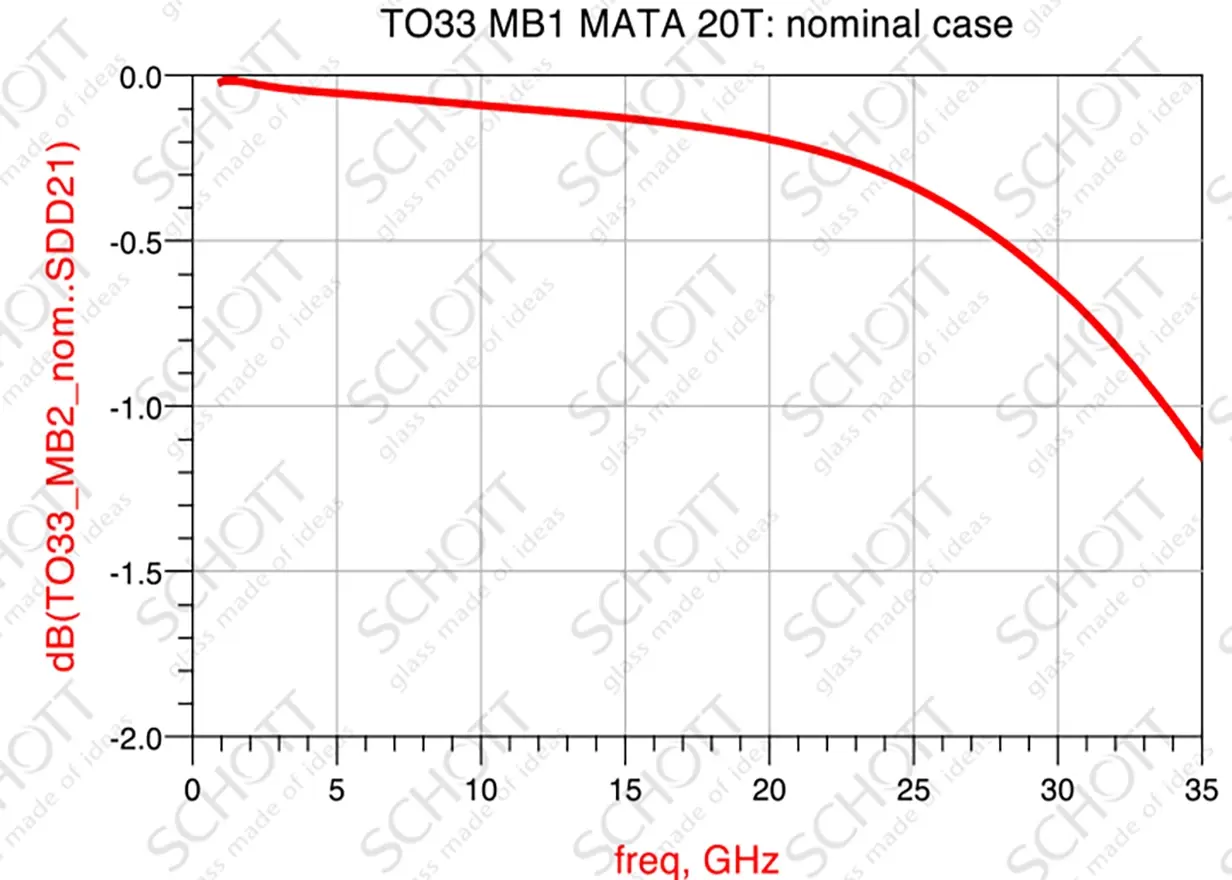

S21 (dB) – 插入损耗


S21: 3dB 带宽优于25GHz。
