高折射率球透镜管帽

高效,高性价比。

需要註冊

要查看此內容,您必須註冊。

*必填項

肖特仅将您的信息用于回复您的询问。 关于处理您的个人数据的更多信息。

关于

TO封装管帽具有两种主要功能。 首先,它们可保护信号传输和接收应用中的光学元件。 其次,它们可用作光学通路来确保光信号的传输。

肖特高折射率球透镜管帽是激光封装 PON 市场中非球面透镜的低成本替代品。

产品特点

  • 直径范围0.8 - 2.0毫米。
  • 有各种高折射率透镜材料可供选择。
  • 可提供 SF20T、SF20F 和其他不锈钢类型的车削金属管帽。
  • 耦合效率高达30%。
  • 有利于20微米的小光斑尺寸 Rx。
  • 提供多种管座选件。

产品型号


透镜材料 LaSF H17 K-VC89 N-LaSF 44
n 2.00 1.81 1.78

产品图片

SCHOTT TO Cap
SCHOTT TO Cap

产品性能

透镜:球透镜,n=1.974,直径 = 1.5毫米

透镜: 球透镜,n=1.974,直径 = 1.5毫米

激光二极管: 1550nm,28*34ed(FWHM),光纤: 标准单模光纤(SMF)

耦合效率

耦合效率

L2 和耦合效率 eta 与 L1 对比

防反射镀膜

肖特高折射率管帽图

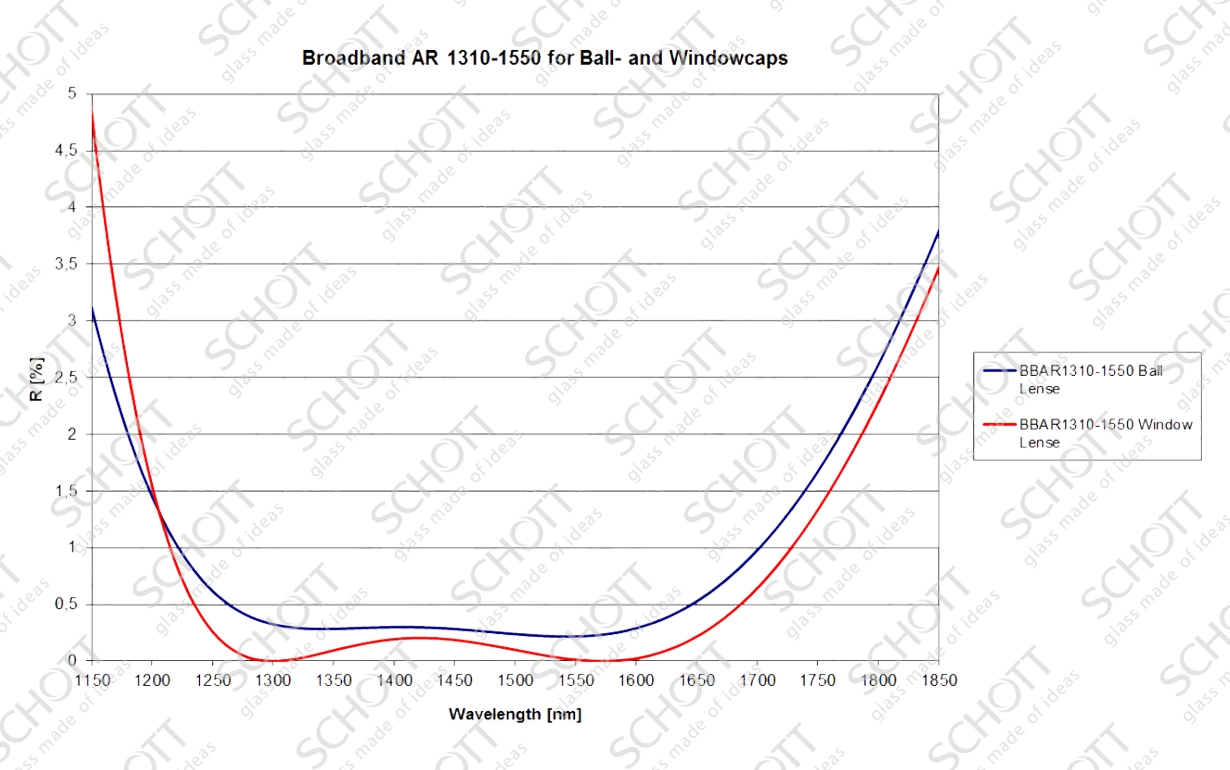

用于球透镜和平窗管帽的1310-1550宽带的减反膜
