带铜热沉的高散热气密激光封装
高功率激光二极管会产生显著的热负荷，直接影响输出稳定性、波长漂移、光束质量和器件寿命。 SCHOTT 的气密激光封装（包括 TO 的封装和 SMD 设计）采用集成铜热沉设计，可实现高效的热管理，即使在苛刻的热条件下也能实现稳定的高功率运行。基于精密制造和可靠密封的特点，这些封装还非常适合激光投影仪、汽车 HUD、激光打标和雕刻系统以及其他高功率激光模块。
为高功率激光器提供卓越的热管理
有效的散热对于实现高而稳定的光输出功率、最小的波长偏移、一致的光束质量和延长激光寿命至关重要。SCHOTT 的嵌铜气密封装可通过钎焊铜热沉提供高效的散热性能，降低热阻 （Rth） 以优化模块性能，并具有长期气密性，可保护激光器免受潮湿和污染。

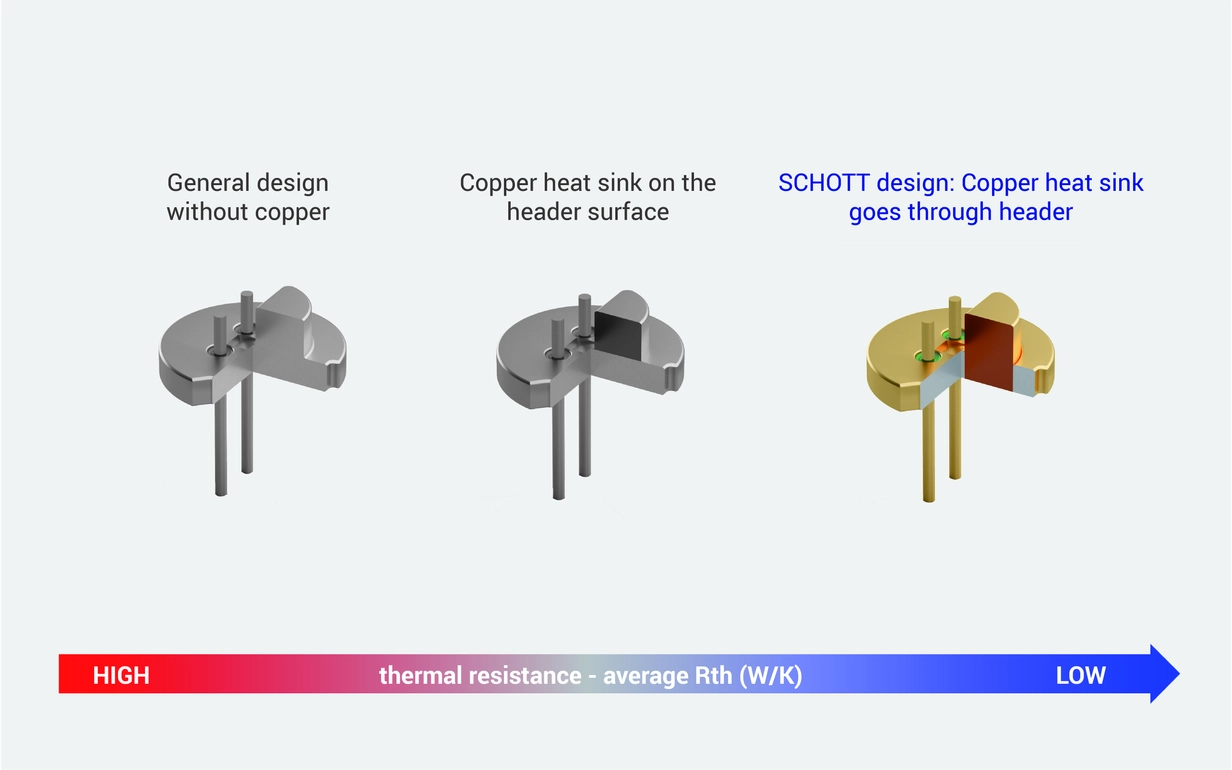

图 1：该图显示了 SCHOTT“ 嵌铜TO管座与不同设计相比的耐热性。热阻（Rth值）越低，设计就越能将热量从芯片散发出去。与表面贴铜块的设计相比，独特的通孔的铜热沉设计具有卓越的散热能力。
产品设计灵活可适用不同激光应用
SCHOTT 使工程师能够根据其特定的光学和热要求定制封装：
- 铜热沉或贴片焊到 TO 管座或集成到盒式封装中
- 铜块尺寸可定制，针对热分布进行了优化
- 可选择 SMD 式气密封装，实现紧凑的板级集成
- 定制支持多激光模块、堆叠发射器和高密度激光设计，公司内部有热仿真测试能力。
带铜热沉的气密TO9管座
带有铜热沉的 TO-9 管座专为需要高效热和机械精度的高功率激光系统而设计。它适用于蓝色、绿色、红色和紫色高功率激光二极管，是投影系统、汽车 HUD 激光器、激光打标和工业大功率模块的理想选择。
主要优势：
- 由于设计紧凑、材料使用减少和组装简化，是盒式封装的经济高效的替代方案
- 热阻 （Rth） 约为 8 K/W（热模拟包括激光、底座和接头）
- 表面平整度高，实现最佳热界面
- 可提供定制几何形状、或多激光器配置
带铜热沉的 SMD 气密封装
SCHOTT 的气密 SMD 封装采用铜热沉，可在紧凑的尺寸内提供出色的热性能。
优势包括：
- 高效的散热
- 用于紧凑模块集成的薄型 SMD 设计
- 自定义引脚布局、窗口材料和铜线配置
- 适用于 VCSEL 阵列、边缘发射极激光器和多发射极模块
典型应用
- 激光打标和雕刻
- 大功率投影和显示系统
- 汽车激光前照灯和HUD模块
- 工业传感和计量激光器
- 医疗和高功率激光科学仪器
为什么高功率激光器制造商选择SCHOTT
- 80+ 年玻璃金属气密 密封 （GTMS） 技术 专业知识
- 在激光器封装中集成铜材料的能力经过验证
- 高精度生产 TO 管座和 SMD 气密封装
- 全球生产布局确保供应可靠性
- 为定制高功率激光模块设计提供工程支持
- SCHOTT 能够开发更强大、更稳定、更持久的高功率激光系统。
要详细了解是什么让 SCHOTT 成为首选的密封封装供应商，请在此处阅读更多内容。
常见问题 （FAQ）
具有高热负荷的激光系统（如高功率激光二极管、激光打标模块、投影仪激光器和汽车 HUD 激光器）从铜气密封装中受益最大。铜的高导热性可快速散热，提高输出稳定性并延长激光寿命。
热仿真显示 Rth 约为 8 K/W，包括输入功率为 9W 的激光器、底座和管座。这使得 SCHOTT 的 TO-9 管座对于需要强大散热的高功率激光应用非常有效。
气密性可保护激光芯片和光学元件免受潮湿、腐蚀和污染的影响，所有这些都会降低光学性能或导致早期故障。对于大功率运行，长期气密密封对于保持可靠性和设备使用寿命至关重要。
是的。SCHOTT 提供广泛的定制服务，包括铜形状、热段几何形状、引脚布局、窗口材料和封装尺寸，可针对客户特定的激光模块设计进行优化。
绝对。SCHOTT 可以设计多激光密封模块，包括堆叠发射器、多波长配置和具有优化热路径的多激光阵列。
是的，SCHOTT 的带铜的 SMD 气密封装适用于紧凑型高功率模块，尤其是需要在狭小空间内高效提取热的 VCSEL 阵列和边缘发射极设计。
关键行业包括工业制造、汽车、消费投影、医疗技术和科学仪器等，这些行业都需要可靠的热管理和长寿命。
