红外材料

肖特的红外材料是世界上一些最敏感的高科技光学设备的关键要素,它足够坚固,在任何挑战下,都可以保持出色的技术品质。

红外材料的关键品质

无热化程度低

红外硫系玻璃具有出色的传输能力,折射率和色散的热变化始终处在较低水平,可简化 AR 透镜系统。

在 VIS 和 IR 中清晰成像

肖特将高端抛光工艺的知识与独特的镀膜技术相结合,其耐划伤表面可承受所有常见环境测试。

柔性制造

肖特可以根据客户需求调整其红外硫系玻璃的生产。 可通过常规的研磨和抛光、单点金刚石车削或模制来制造较大和较小尺寸的各种玻璃。

防护强度

肖特蓝宝石具有耐划伤和抗冲击的特性,以其极高的硬度和出色的机械强度而著称,因此可与极硬的防反射膜相结合,是保护敏感光学设备的首选材料。

肖特红外 硫系玻璃

供应规格

我们提供直径最大为 95 毫米、厚度最大为 150 毫米的红外硫系玻璃。 可根据客户要求供应特殊规格的玻璃。

我们用于样品零件的抛光毛坯直径最大为 95 毫米,厚度最大为 30 毫米。



材料特性 IRG 22 – IRG 27

红外硫系玻璃
材料特性 IRG 22 IRG 24 IRG 25 IRG 26 IRG 27
组成 Ge33As12Se55 Ge10As40Se50 Ge28Sb12Se60 As40Se60 As2S3
密度 4.41 g/cm3 4.47 g/cm3 4.66 g/cm3 4.63 g/cm3 3.20 g/cm3
热膨胀
(20 – 100°C)
12.5 · 10–6/K 20.0 · 10–6/K 14.0 · 10–6/K 21.4 · 10–6/K 22.5 · 10–6/K
转变
温度
368 °C 225 °C 285 °C 185 °C 197 °C


变化
dn/dT*
94.8 · 10–6/K
(1 μm)
46.0 · 10–6/K
(1 μm)
79.2 · 10–6/K
(1 μm)
76.2 · 10–6/K
(1 μm)
15.6 · 10–6/K
(1 μm)
67.7 · 10–6/K
(5 μm)
21.15 · 10–6/K
(5 μm)
62.0 · 10–6/K
(5 μm)
33.4 · 10–6/K
(5 μm)
-3.2 · 10–6/K
(5 μm)
67.1 · 10–6/K
(10 μm)
20.3 · 10–6/K
(10 μm)
61.1 · 10–6/K
(10 μm)
32.2 · 10–6/K
(10.6 μm)
-3.7 · 10–6/K
(10.6 μm)
折射
2.5971 (1 μm) 2.7249 (1 μm) 2.7284 (1 μm) 2.9316 (1 μm) 2.4841 (1 μm)
2.5104 (5 μm) 2.6192 (5 μm) 2.6183 (5 μm) 2.7909 (5 μm) 2.4129 (5 μm)
2.4968 (10 μm) 2.6090 (10 μm) 2.6030 (10 μm) 2.7781 (10 μm) 2.3842 (10 μm)

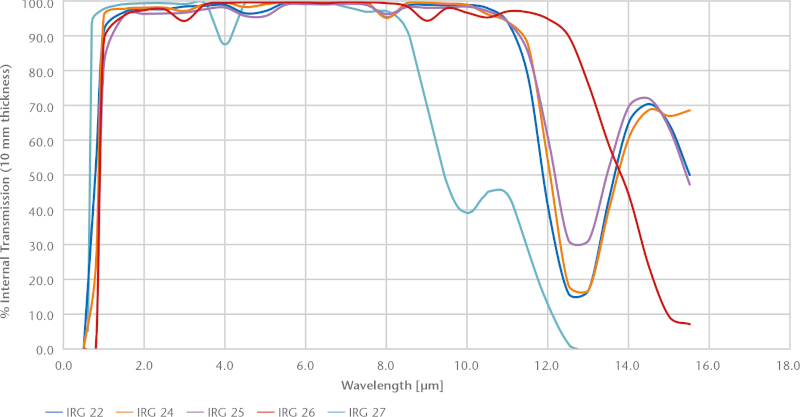

红外线玻璃 IRG 22 – IRG 27(10 mm 厚)的透射率

红外硫系玻璃 02



红外线透射率

Infrared Chalcogenide Glass Infrared Transmision Graphic





蓝宝石

材料特性

  • 极高的硬度和高机械强度
  • 优良的导热性和耐高温性
  • 高透射率(紫外线至红外线)
  • 低 dn/dT
  • 高电阻(1014 Ohm-cm)
  • 高介电常数(从 1.0 MHz 到 8.5 GHz 为 9.39)



规格

取决于几何结构
特性 商业品质 精工品质 超精工品质
大小(圆形和正方形) Ø 从 10 到 300 mm
 从 10 到 210 mm
尺寸公差 1 ± 0.2 mm ± 0.10 mm ± 0.05 mm
厚度 1 从 1 到 40 mm
厚度公差 1 ± 0.2 mm ± 0.10 mm ± 0.05 mm
并行性 1 < 5 弧分 < 1 弧分 < 30 弧秒
表面精度(PV)1 5 λ(546 nm) λ/2(546 nm) λ/10(546 nm)
表面品质(划伤&挖掘) 80-50 密耳 40-20 密耳 20-10 密耳
表面粗糙度(Rq) < 10 nm < 3 nm < 1 nm
防反射膜 定制设计
订单数量 取决于客户规格。 请联系我们。
交货时间(周) 如果有原材料,则需要 6-10 周。



1 磅/平方英寸(psi)= 6.9 千帕(kPa)
机械性能2
抗拉强度 40,000 – 60,000 psi(设计标准) 0.27 – 0.41 GPa
抗弯强度 70,000 –130,000 psi(设计标准) 0.48 – 0.89 GPa
杨氏模量,E(25 °C)
(弹性模量)
50 x 106psi 345 GPa
压缩模量,K 55 x 106psi 379 GPa
弯曲模量
(断裂模量)
52 x 106psi 358 GPa
剪切模量,G
(刚性模量)
21.5 x 106psi 148 GPa
体积模量,k(体积弹性
模量)泊松比
35 x 106psi
0.29
241 GPa





供应规格 厚度 尺寸
定制加工
  • 抛光
  • 膜层(如防反射膜层)
从 1 mm 到 40 mm Ø 从 10 到 300 mm
 从 10 到 210 mm
平面
球面
从圆形到方形等各种形状

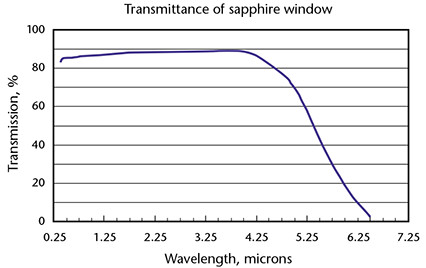

透射率曲线

透射率曲线 02

希望了解更多信息? 请与我们联系

无论您是需要更多信息、样品、报价还是项目建议,我们都愿意与您进行交流。
