AF 32® eco

AF 32® eco 为消费电子产品、光学、半导体、MEMS、RF 和微型显示器领域提供解决方案。 AF 32® eco 的热膨胀系数与硅片的一致,是广泛封装应用适用的一种适应性强且可靠的选择。

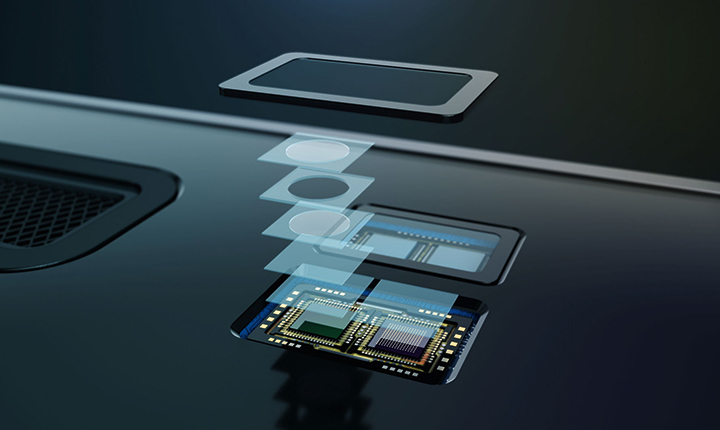

Diagram of the components of an infrared camera in a smartphone

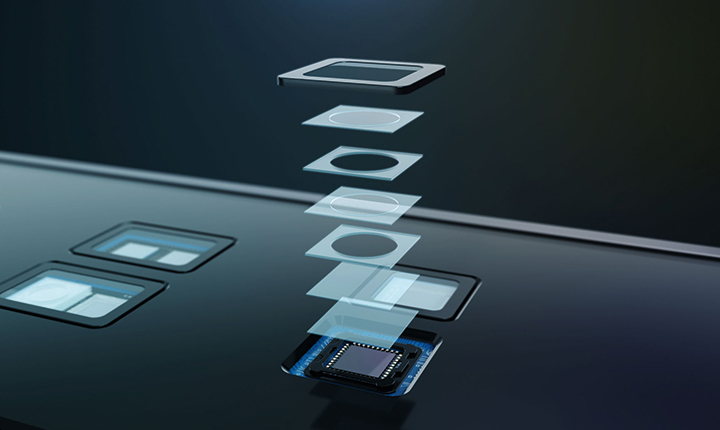

Diagram of the components of a Time of Flight (ToF) sensor in a smartphone

3D 成像和传感

SCHOTT AF 32® eco 是 3D 成像和传感应用中红外窄带滤光片的理想基片。 同时也是结构光和飞行时间(ToF)传感器、立体成像和 LiDAR 的重要组成部分,有助于人脸识别、距离检测和扫描等功能。 此外,还有其他关键应用领域,例如摄像头自动对焦和视频辅助功能、3D 建模以及增强现实和虚拟现实技术。

了解更多

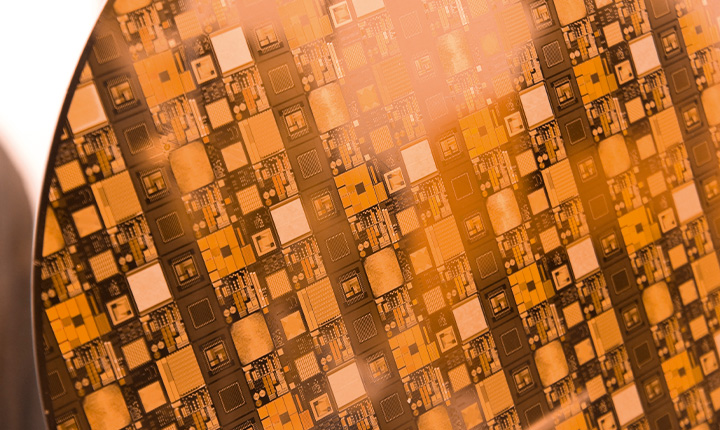

Silicon wafer with microchips with one separate microchip

相机成像

AF 32® eco 作为晶圆级封装解决方案非常有效,在相机成像领域发挥着重要作用。 由于 AF 32® eco 热膨胀系数与硅片一致,因此成为硅晶圆盖板的理想选择。 SCHOTT产品在尺寸、形状和厚度方面提供高度灵活的选择,外加 AF 32® eco 高均匀透过率特性,使其成为一种适应性强且可靠的选择。

了解更多
Orange glass semiconductor carrier

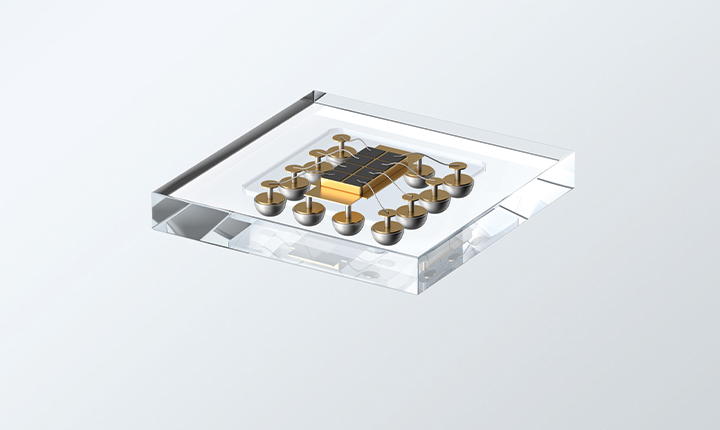

MEMs component with glass packaging

半导体和 MEMS

由于 AF 32® eco 与硅元件兼容,它在半导体系统中发挥着非常有效的作用。 硅减薄正在成为半导体元件制造过程中的一个重要工艺,AF 32® eco 可以用于硅的临时键合解决方案。 凭借这些特性,AF 32® eco 可用作 MEMS 器件的高质量的薄晶圆玻璃盖板或基板。

Man looking at a smartphone playing a podcast

RF 和 HF

从智能手机市场到可穿戴设备和汽车领域,AF 32® eco 在涉及 RF(射频)和 HF(高频)设备的应用中发挥着关键作用。 AF 32® eco 介电损耗较低,可用作 SAW 滤波器基片,将电信号转换为声波,然后再转换回来。 并且将在不断发展壮大的 5G 通信行业中发挥关键作用。

Man wearing and touching a pair of augmented reality glasses

微型显示器

微型显示器,例如 LCoS、microOLED 和 microLED,依赖高质量的玻璃元件(如 AF 32® eco )来实现最佳性能。 AF 32® eco 能够最大限度地提高光透射质量,成为投影仪、近眼显示(NTE)设备、平视和头戴式显示器、电子取景器以及增强和虚拟现实系统的理想选择。

希望了解更多? 让我们交流一下

无论您是需要更多信息、样品、报价还是项目建议,我们都很乐意与您交谈。

请联系我们
