Detalhes técnicos do MEMpax®
Uma variedade única de propriedades extraordinárias faz do MEMpax® um produto indispensável para diversas aplicações. A durabilidade no processamento, a capacidade de colagem em temperaturas elevadas, a grande variedade de tamanhos e sua disponibilidade em incomparáveis espessuras são destaques especiais do MEMpax®.
Elevada durabilidade em espessuras extremamente finas
Propriedades de material
1. Propriedades ópticas
| Propriedades ópticas | Valor |
|---|---|
| Índice de refração* ng | 1,4803 |
| Índice de refração* nF' | 1,4768 |
| Índice de refração* nF | 1,4765 |
| Índice de refração* ne | 1,4732 |
| Índice de refração* nd | 1,4715 |
| Índice de refração* nD | 1,4714 |
| Índice de refração* nC | 1,4696 |
| Índice de refração* nC | 1,4693 |
| Valor Abbe νe | 65,4 |
| Constante fotoelástica em (nm/cm)/Mpa | 39,8 |
* Índices de refração: Pré-tratamento de amostras.
Condição conforme fornecido [“conforme desenhado”]
2. Propriedades térmicas
| Propriedades térmicas gerais | Unidade | Valor |
|---|---|---|
| CTE (Coeficiente de expansão térmica) α | 10-6·K-1 (20 °C; 300 °C) | 3,26 |
| Capacidade térmica específica média cp | em J/(g·K)(20 °C; 100 °C) | 0,82 |
| Temperatura de transformação Tg | em °C | 532 |
| Viscosidades | Viscosidade lg ŋ em dPas | Temperatura em °C |
|---|---|---|
| Ponto de tensão | 14,5 | 528 |
| Ponto de recozimento | 13,0 | 570 |
| Ponto de amolecimento | 7,6 | 831 |
3. Propriedades mecânicas
| Propriedades mecânicas |
Unidade | Valor |
|---|---|---|
| Densidade ρ | em g/cm³ | 2,22 |
| Módulo de Young E | em kN/mm² | 62,7 |
| Coeficiente de Poisson µ | 0,196 | |
| Módulo de torção G | em kN/mm² | 26,2 |
| Dureza Knoop | HK 0,1/20 | 430 |
| Dureza Vickers | HV 0,2/25 | 510 |
Endurecimento químico (para espessura = 0,2 mm)
| Unidade |
Valor |
|---|---|
| Temperatura ϑ em °C | 430 |
| Tempo t em h | 4 |
| Tensão compressiva (CS) em MPa | 120 |
| Profundidade de camada (DoL) em μm | 8 |
4. Propriedades químicas
| Resistência hidrolítica (de acordo com a DIN ISO 719) | Valor |
|---|---|
| Classe | HGB 1 |
| Equivalente de álcalis por grama de grãos de vidro em μg/g | < 31 |
| Resistência a ácidos (de acordo com a DIN 12116) | Valor |
|---|---|
| Classe | S 1 |
| Perda de peso em meia superfície após 6 horas em mg/dm² | 0,16 |
| Resistência a álcalis (de acordo com a DIN ISO 695) | Valor |
|---|---|
| Classe | A 2 |
| Perda de peso da superfície após 3 horas em mg/dm² | 132 |
5. Propriedades elétricas
| Constante dielétrica εr (a ϑ = 25 °C) | Valor |
|---|---|
| a 1 MHz | 4,8 |
| a 1 GHz | 4,4 |
| a 2 GHz | 4,5 |
| a 5 GHz | 4,4 |
| a 24 GHz | 4,4 |
| a 77 GHz | 4,4 |
| Fator de dissipação tan δ (a ϑ = 25 °C) |
Valor |
|---|---|
| a 1 MHz | 38 · 10-4 |
| a 1 GHz | 58 · 10-4 |
| a 2 GHz | 62 · 10-4 |
| a 5 GHz | 73 · 10-4 |
| a 24 GHz | 100 · 10-4 |
| a 77 GHz | 150 · 10-4 |
| Resistividade de volume elétrico ρD em Ω·cm de corrente contínua |
|---|
| 1,18 ·108 ( ϑ = 250 °C) |
| 4,24 ·106 (ϑ = 350 °C) |
6. Valores de transmitância

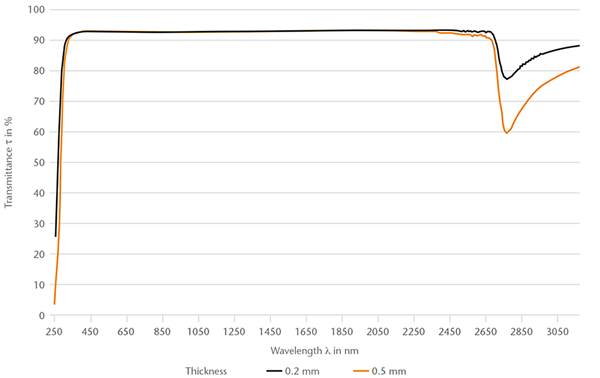

Transmitância espectral (250 - 3150 nm)

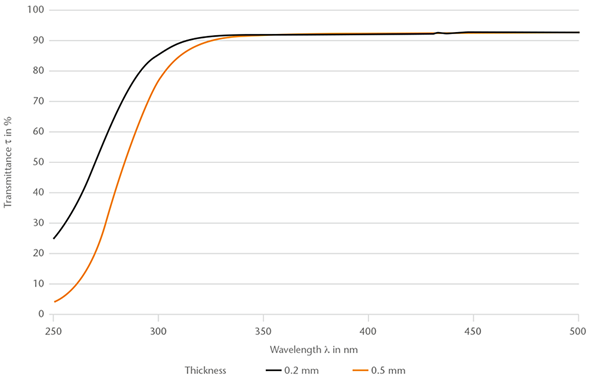

Transmitância espectral (250 - 500 nm)
| Comprimento de onda em nm na espessura de 0,2 mm: | τ (λ) em % |
|---|---|
| 254 | 28 |
| 380 | 92,4 |
| 632,8 | 92,8 |
| 1064 | 92,7 |
| Comprimento de onda da borda λc (τ = 0,46) com espessura em mm | Comprimento de onda em nm |
|---|---|
| 0,2 | 269 |
| 0,3 | 279 |
| 0,5 | 283 |
| 0,7 | 288 |
| Transmitância luminosa na espessura em mm | τvD65em % |
|---|---|
| 0,2 | 92,8 |
| 0,5 | 92,8 |
