광학 필터 유리

광학 필터 유리의 광범위한 포트폴리오는 넓은 스펙트럼 범위와 광학 밀도에서 다양한 화학 성분에 이르기까지 광범위한 기술 특성을 구비하고 있으며 모든 제품은 분광 광도계와 비전 시스템을 포함한 엄격한 품질 관리 시스템으로 평가됩니다.

다양한 기능에 적합한 다양한 특성

주문형 두께

당사의 유리는 스트립으로 주조된 다음 원하는 두께로 연마되며, 매우 얇은 플레이트에서 복잡한 모양까지 다양한 두께를 공급할 수 있습니다. 두께에 따라 다양한 차단 특성이 제공됩니다.

기판으로 사용 가능

당사의 모든 광학 필터 유리는 하나의 광학 필터와 결합된 흡수 또는 반사와 같은 특정 기능을 포함하여 간섭 필터를 제조하기 위한 박막 코팅용 기판으로 사용할 수 있습니다.

다양한 스펙트럼

SCHOTT 광학 필터 유리 포트폴리오 전체에 걸친 유리의 스펙트럼 범위는 250 nm ~ 3200 nm에 달하며 광대역 통과, 단대역 통과, 대역 통과, 중성 농도 필터를 모두 사용할 수 있습니다.

지속적인 품질 모니터링

생산 공정을 거치면서 당사는 고객과 긴밀하게 협력하며 통계 공정 및 최종 검사를 기반으로 개발한 당사가 제품의 품질을 지속적으로 모니터링합니다. 이러한 방식으로 높은 기준이 전체적으로 유지됩니다.

광학 특성

광학 특성

빛의 스펙트럼을 수정하는 필터 유리

필터 유리는 모든 방사선의 스펙트럼을 수정하는 선택적 흡수 특성을 위해 만들어집니다. 유리는 전자기 스펙트럼에 대한 광학 효과를 위해 특별히 개발 및 최적화됩니다. 당사의 포트폴리오 유리는 기능에 따라 다음과 같은 그룹으로 분류할 수 있습니다.

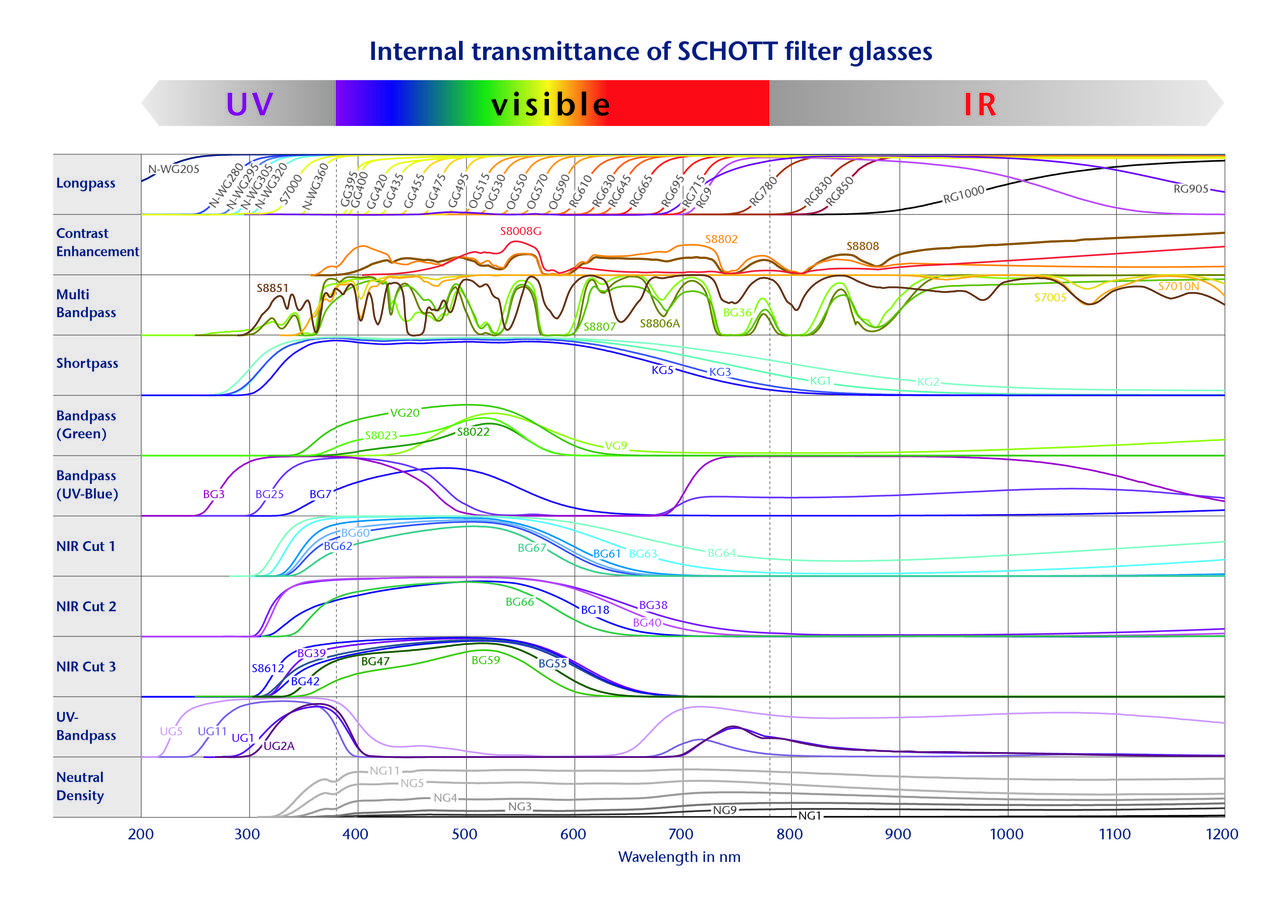

SCHOTT 필터 유리의 내부 투과율

Filtergraph - Picture for OnEx without Logo - EN 2021

INTERACTIVE FILTER DIAGRAM 사용

공급 형태

공급 형태

허용 목록

포트폴리오 유리는 정기적으로 용융되어 장기간 사용할 수 있습니다. 이 유리는 적어도 향후 5년 동안 포트폴리오에 남아 있을 것입니다. 당사의 허용 목록은 다운로드 섹션에서 확인할 수 있습니다.



무광 플레이트

대부분의 유리 유형은 표준 형식인 165mm x 165mm x 4mm의 무광 플레이트로 구입할 수 있습니다.



연마 필터 - 치수 및 표면

당사의 필터 유리는 용융 및 주조되며 최종 구성품의 형태와 두께가 다양합니다. 또한 고객 사양에 따른 연마 필터도 생산합니다.

당사는 다양한 치수 및 광학 표면 품질로 연마된 필터를 제공합니다. 연마된 표면의 사양은 필터의 구조(두께, 크기, 모양, 유효 면적)에 따라 다릅니다.

직사각형 형태

직사각형 형태 광학 필터 유리

디스크 형태

디스크 형태 광학 필터 유리

요청에 따라 다양한 형태와 크기로 공급할 수 있습니다.

치수 공차 및 표면 품질에 대한 자세한 정보는 다운로드 섹션(파트 II – 특성 – 5.1 치수 및 5.2 연마 표면)의 ‘광학 필터 유리 카탈로그’를 참조하십시오.



화학적 특성

화학적 특성

다양한 화학적 요구 사항, 특히 여러 개의 공정 단계에서 당사는 광학 유리에 적용되는 내성 등급을 사용합니다. 유리의 내성이 클수록 등급 레벨이 낮습니다. SCHOTT 광학 필터 유리 제품군의 물리적 및 화학적 특성에 대한 사양(참조용)은 다운로드 섹션(파트 II – 특성 – 3가지 광학 필터 유리: 참조값)의 ‘광학 필터 유리 카탈로그’ 에서 확인할 수 있습니다.

얼룩 방지

얼룩 방지 테스트 절차는 증발하지 않는 약산성 수분(예: 땀, 산성 응축액)의 영향을 받는 유리 표면의 잠재적인 변화(얼룩 형성)와 관련된 정보를 제공합니다. 얼룩 저항 등급 FR 0-5에 대한 광학 필터 유리의 분류는 다운로드 섹션(파트 I – 설명 - 5.1 얼룩 방지)의 ‘광학 필터 유리 카탈로그’를 참조하십시오.



내산성

ISO 8424에 따른 내산성 기준은 많은 산성 용액과 접촉하는 유리 표면의 습성을 분류합니다(땀, 라미네이팅 물질, 탄산수 등 실용적인 관점에서). 광학 필터 유리에 대한 내산성 등급 SR 1–53 (ISO 8424) 분류 정보는 다운로드 섹션(파트 I – 설명 - 5.2 내산성)의 ‘광학 필터 유리 카탈로그’를 참조하십시오.



내알칼리성

ISO 10629에 따른 알칼리 내성은 연삭 및 연마 공정에서 냉각 액체와 같은 따뜻한 알카라인 액체와 접촉하는 광학 필터 유리의 민감도를 나타냅니다. 광학 필터 유리에 대한 내알칼리성 등급 AR 1–4 (ISO 10629) 분류 정보는 다운로드 섹션(파트 I – 설명 - 5.3 알칼리 저항)의 ‘광학 필터 유리 카탈로그’를 참조하십시오.



반전 현상

반전 현상은 높은 UV 방사선을 지닌 강한 광원에 장시간 노출되면 발생하며 이로 인해 광학 필터 유리 투과율이 영구 감소할 수 있습니다. 반전 현상은 주로 방사선의 강도와 스펙트럼 분포에 좌우됩니다. 방사선 파장이 짧을수록 반전 현상이 심해집니다.



습도 내성

특정 시간이 흐른 후, 매우 민감한 유리의 표면에는 약간 흐린 잔여물을 나타낼 수 있습니다. 처음에 이 잔여물은 유리 광택제를 사용하여 제거할 수 있습니다. 그러나 따뜻한 습도로 인한 심각한 공격을 받으면 표면 광택 품질이 손상될 수 있습니다.

습도 내성을 구비한 컬러 필터 유리는 4가지 그룹으로 분류할 수 있습니다. 이들 4개의 그룹은 표 3에 나타나 있습니다. ‘광학 필터 유리 카탈로그’(61페이지)의 물리적 및 화학적 특성(참조용):

“내성 유리” 타입

  • 대부분의 광학 필터 유리 타입의 경우 실질적인 표면 변화가 발생하지는 않습니다. 85°C 및 85% 상대 습도와 같은 극한 조건에서 수백 시간 노출될 때에만 표면 변화가 발생할 수 있습니다.

“견고한 유리” 타입

  • 이러한 유리 타입은 60°C 및 90% 상대 습도에서 실시하는 48시간 이상의 고온 습도 테스트를 견딥니다.
  • 닫힌 우산이 표시된 유리 타입

“민감한 유리” 타입

  • 이러한 유리 타입은 적당한 기후 또는 밀폐된 작업실과 보관소(35°C 미만의 일정 온도, 60% 미만의 상대 습도)에서 사용하고 보관해야 합니다. 습기가 존재할 경우 건조제를 사용해야 합니다. 개방된 대기 및 열대 기후에서 사용하고 보관하려는 경우, 요청에 따라 SCHOTT가 적용하는 보호 코팅을 권장합니다.
  • 열린 우산이 표시된 유리 타입

“섬세한 유리” 타입

  • 이 광학 필터 유리 타입의 경우, 수 개월간 일반 보관한 후 유리 표면이 변할 수 있습니다. 이러한 유리는 다음과 같이 주의해서 다루어야 합니다. 물 또는 따뜻한 습기와 접촉하지 않도록 하십시오. 비보호 유리를 장기간 보관하는 데 방습제를 사용합니다. 이러한 이유로, 요청에 따라 SCHOTT가 적용하는 보호 코팅을 권장합니다.
  • 두 개의 열린 우산으로 표시된 유리 타입


레이저 공동 필터 유리

레이저 공동 필터 유리 S7000, S7005 및 S7010N

SCHOTT에서는 세 가지 유형의 레이저 공동 필터 유리를 생산합니다. S7000, S7005 및 S7010N.

  • S7000은 레이저 공동 소재로 사용할 수 있는 투명한 세륨 도핑 유리입니다. 컷오프 소재로도 사용할 수 있습니다.
  • S7005는 산화 사마륨(Sm2O3)이 5% 도핑된 레이저 공동 소재이며, 일반적으로 6mm보다 두꺼운 튜브 벽에 사용됩니다.
  • S7010N은 산화 사마륨이 10% 도핑된 레이저 공동 소재입니다. 이 유리는 대부분의 애플리케이션에 권장됩니다.

SCHOTT에서는 이러한 상용 규산염 필터 유리의 전체 제품군을 제공하며 특정 용도에 맞는 다양한 도핑 레벨로 생산할 수 있습니다.



자세한 내용은 다운로드 섹션에서 ‘레이저 공동 플로우 튜브 및 필터 유리 데이터시트’를 참조하십시오.



레이저 공동 필터 유리
