NEXTREMA®

SCHOTT NEXTREMA®는 고유한 기술적 특성을 바탕으로 가장 극한의 환경도 견디는 다용도 글라스세라믹입니다.

여섯 가지 NEXTREMA® 제품의 일반적인 특성

열 특성

NEXTREMA®는 최대 950°C까지 견디는 뛰어난 내열성을 제공하므로 고온 및 저온 응용 분야에 이상적인 선택입니다. 이 제품은 또한 최대 820°C의 극단적인 온도 차이를 견딜 수 있습니다.

광학적 특성

NEXTREMA® 제품군은 여섯 가지 투과율 프로파일을 제공합니다. 이처럼 다양한 광학 성능은 스타일리시한 적외선 유리 라디에이터부터 산업용 제품까지 다양한 응용 분야에 사용할 수 있기 때문에 설계자와 엔지니어에게 좋은 선택이 됩니다.

기계적 특성

글라스세라믹의 경우 NEXTREMA®는 추가적인 강화 공정 없이도 높은 수준의 기계적 강도를 자랑합니다. 여섯 가지 모델 모두 높은 온도 저항성과 함께 최대 165MPa의 높은 굽힘 강도를 가집니다(두께 4mm 기준).

화학적 특성

산, 염기 및 가수분해 영향 같은 내화학성에 대해 모든 ISO 및 DIN 표준을 충족합니다. 소재 열화가 없기 때문에 안정적인 공정 환경에서는 물론 부식 환경에서도 신뢰할 수 있는 소재 거동이 가능합니다.

SCHOTT NEXTREMA® 광학 특성

NEXTREMA®는 소재 유형 및 소재 두께에 따라 가시 광선과 적외선 범위에서 6가지 투과 형태를 제공합니다. NEXTREMA®는 복사 히터와 같은 우수한 광 투과 및 적외선 방사 분야에서 엔지니어와 디자이너가 선택하는 최고의 소재입니다. 6가지의 다양한 NEXTREMA® 제품군은 고객의 요구에 따라 투과 포트폴리오를 제공하므로 업계와 가정에서 신뢰할 수 있는 소재 파트너가 됩니다.

주요 특성 이점 틴트
(712-3)
반투명 블루그레이
(712-6)
불투명 그레이
(712-8)
투명
(724-3)
반투명 화이트
(724-5)
불투명 화이트
(724-8)
가시광선 범위에서 6가지 투과 형태(400 - 800 nm) 6가지 디자인 옵션 검정  파란색  회색  투명 흰색 흰색
눈부심 방지  예
빛 확산    예
빛 차단
 적외선 범위(800 - 4500 nm)의 6가지 투과 형태 효율적인 IT 난방 장치 커버
선택적 IR 투과
다른 IR 난방 장치와 호환

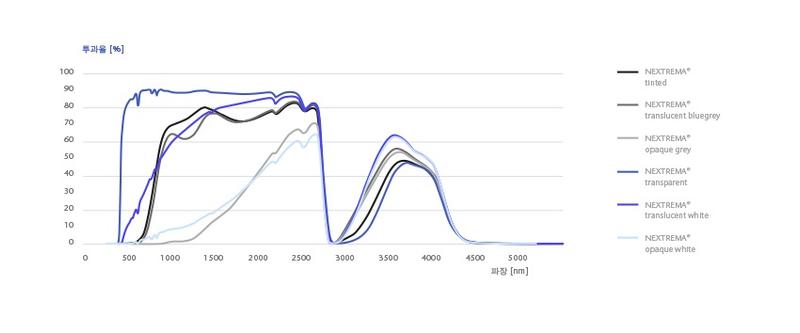

투과율

투과율 값은 특정 두께로 연마된 샘플로 측정됩니다.

schott-nextrema-transmission-curves_EN_2021_06_02

이 그래프는 개별 측정값의 데이터를 기준으로 한 것입니다. 제조 공정상 다소의 편차가 발생할 수 있습니다. 샘플 두께가 약 4mm인 상이한 유형의 세라믹 상태에 대한 일반적인 투과율 그래프입니다.

SCHOTT NEXTREMA® 기계적 특성

NEXTREMA®는 매우 높은 세라믹 소재의 기계적 강도를 갖추고 있으며 별도의 강화 공정이 불필요합니다. 글라스세라믹은 높은 온도에서도 우수한 기계적 안정성을 자랑합니다. 굽힘 강도가 가장 높은 NEXTREMA® 제품군은 틴트(712-3)로, 최대 165메가파스칼의 힘을 견딜 수 있습니다.

주요 특성 복지혜택 틴트(712-3) 반투명 블루그레이
(712-6)
불투명 그레이
(712-8)
투명
(724-3)
반투명 화이트
(724-5)
불투명 화이트
(724-8)
최대 165 MPa의 굽힘 강도(두께 4mm) 템퍼링 공정 없이 높은 소재 강도
고온 환경에서도 안정적인 소재 강도
최대 620의 표면/누프 경도 뛰어난 내마모성
 ~2.5g/cm3의 밀도 테크니컬 세라믹에 비해 가벼움 예



  • 밀도: ρ 약 2.5 – 2.6 g/cm3
  • 탄성 계수(ASTM C-1259): E 약 84 – 95 x 10³ MPa
  • 프와송비(ASTM C-1259): μ 약 0.25 – 0.26
  • 누프 경도(ISO 9385): HK0.1 / 20약 570 ~ 600
  • 굽힘 강도(DIN EN 1288, Part 5, R45): σbB약 100 ~ 165 MPa
  • 다공성(ISO 9385): 0%
  • 거칠기: 소재 724-3(t = 4mm)Ra≤ 0.20 μm Rms ≤ 0.25 μ



내충격성

NEXTREMA™의 내충격성은 패널의 크기, 두께 및 형상, 설치 유형 및 충격 유형, 특히 드릴 가공된 구멍 및 소재 내 위치에 따라 다릅니다. 따라서, 내충격성에 관한 정보는 특히 일부 응용 분야에서 요구되는 내충격성에 관한 기술 표준과 결합하여, 각각의 규정된 응용 분야에 대한 정보를 토대로 해서만 제공될 수 있습니다. 연마 가공된 형태의 품질도 내충격성에 중요한 영향을 미칩니다.

SCHOTT NEXTREMA® 열 특성

NEXTREMA®는 내열성 측면에서 기대 이상의 성능을 발휘합니다. 이 소재는 매우 높은 온도와 낮은 온도를 모두 견딜 수 있어 최대 950°C의 탁월한 저항성을 제공합니다. 고온에서 저온에 이르기까지 온도가 급격히 변화하더라도 이 내열성 글라스세라믹에는 거의 영향을 미치지 않아 열 응력 균열을 최소화합니다. NEXTREMA®는 0에 가까운 열 팽창을 통해 최대 820°C의 온도 충격에도 견딜 수 있어 고온 응용 분야에 이상적입니다.

주요 특성 이점 틴트(712-3) 반투명 블루그레이
(712-6)
불투명 그레이
(712-8)
투명
(724-3)
반투명 화이트
(724-5)
불투명 화이트
(724-8)
최대 820°C의 열 충격 저항성 열 충격에 노출되더라도 안정적인 기능성 유지
극한의 고온에서 손상 없이 빠르게 냉각 가능
거의 0에 가까운 CTE
 최대 950°C의 작동 온도
온도 변화가 심한 조건에서도 치수 정확도 유지
대부분의 글라스 제품보다 높은 열 저항성(용융 실리카 제외)




온도에 따른 열 팽창

schott-nextrema-thermal-expansion_EN_2021_06_02



최대 온도 변화(MTG) 400-800 K

열 스트레스로 인한 균열 없이 특정 위치의 고온과 저온 구역 사이의 온도 차에 대한 물질의 저항성.



열 충격 내성(TSR) 600-820°C (1,112-1,508°F)

고온의 소재에 실온의 차가운 물을 뿌렸을 때의 열 충격 저항성(열 응력으로 인한 균열 없음).



온도/시간 부하 용량

온도/시간 부하 용량(TTLC)은 소재의 부하 시간 동안 최대 허용 가능한 온도를 명시하며, 이 온도 이하에서는 열 응력으로 인한 균열이 발생하지 않습니다. 같은 소재라도 온도 분포가 균일한지(예: 균일한 가열 조건), 혹은 균일하지 않은 지에 따라 온도/시간 부하 데이터는 달라집니다.

온도 범위에 따른 열 팽창 계수(CTE)
α(-50°C; 100°C) -0.8 – 0.6 x 10-6K-1
α(0°C; 50°C) -0.8 – 0.6 x 10-6K-1
α(20°C; 300°C) -0.4 – 0.9 x 10-6K-1
α(300°C; 700°C) 0.1 – 1.6 x 10-6K-1



특정 열 용량 및 열 전도율(DIN 51936, ASTM E 1461-01)

특정 열 용량
Cp (20 – 100°C)0.80 – 0.85 J / (g x K)
열 전도율
(DIN 51936, ASTM E 1461-01)
λ(90°C)1.5 – 1.7 W / (m x K)



소재의 균일 및 비균일 가열

균일한 가열 조건
TTLC / 단기 가열(1h) >650 – 950°C / 1,202 – 1,742°F
TTLC / 장기 가열(5000h) >550 – 850°C / 1,022 – 1,562°F



비균일한 가열 조건
TTLC / 단기 가열(1h) 450 – 750°C / 842 – 1,382°F
TTLC / 장기 가열(5000h) 400 – 560°C / 752 – 1,040°F

SCHOTT NEXTREMA®  화학적 특성

NEXTREMA®는 내화학성이 있으며 극한 환경에서도 안정적으로 작동합니다. 산, 염기 및 가수분해 영향에 대한 내화학성에서 모든 ISO 및 DIN 표준을 충족합니다. 소재 열화가 없기 때문에 일반적인 부식 조건에서 안정적인 공정 환경은 물론 신뢰할 수 있는 소재 특성을 제공합니다. 이러한 내화학성 및 염기 내성을 가진 글라스세라믹은 모든 산업 및 제품 디자인 분야에 사용됩니다.

주요 특성 이점 틴트
(712-3)
반투명 블루그레이
(712-6)
불투명 그레이
(712-8)
투명
(724-3)
반투명 화이트
(724-5)
불투명 화이트
(724-8)
연구실의 실험 기구와 비슷한 수준의 높은 내화학성 연구실 실험 기구에 필적함
부식 환경에서의 뛰어난 보호 기능
 매끄러운 비기공성 표면 진공 환경에서 가스 방출 없음 예
외부 영향 없이 작은 입자 생성 없음




주성분(DIN EN 1748-2-1)

성분 기호 질량 당 비율
이산화 규소
SiO2
50% – 80%
산화 알루미늄 Al2O3
15% – 27%
산화 리튬
Li2O
0% – 5%
산화 아연
ZnO
0% – 5%
산화 티타늄
TiO2
0% – 5%
산화 지르코늄
ZrO2
0% – 5%
산화 마그네슘
MgO
0% – 8%
산화 칼슘
CaO
0% – 8%
산화 바륨
BaO
0% – 8%
산화 나트륨
Na2O
0% – 2%
산화 칼륨
K2O
0% – 2%
 기타(요청 시 제공하는 흔적 물질)   0% – 5%



모든 소재는 유럽의 2011/65/EU "전기전자 제품 내 특정 유해 물질 포함 금지에 관한 지침"에 따라 유해 물질을 포함하지 않으며 문제없이 RoHS(II)의 조건을 충족합니다. NEXTREMA® 글라스세라믹은 100% UVCB 물질 유리로 구성됩니다. REACH에 따르면 이러한 종류의 유리는 유해 물질로 분류되지 않습니다. NEXTREMA® 글라스세라믹은 해당 소재 사양의 제한 내에서 사용할 경우 전체 수명 주기(폐기물 포함)에 걸쳐 기존 법적 제한을 위반할 수 있는 어떠한 유해 물질도 방출하지 않습니다.



사용 후 처리

독일 폐기물 처리 규정은 다음과 같은 5가지 종류로 구분됩니다. Z0(무제한 폐기물), Z3(가정용 폐기물) 및 최대 Z5(유독성 폐기물). 모든 NEXTREMA® 소재는 비제한 처리물로 분류됩니다. 지방 정부 당국의 규정은 다를 수 있습니다. 자세한 내용은 지역 기관에 문의하시기 바랍니다. NEXTREMA®는 유리병과 같은 일반 유리용 재활용 수거함에 폐기해서는 안됩니다.



내화학성

NEXTREMA®의 내화학성은 비슷한 다른 물질들보다 그 영향 범위가 더 넓습니다.

  틴트 (712-3) 반투명 블루그레이 (712-6) 불투명 그레이 (712-8) 투명 (724-3) 반투명 화이트 (724-5) 불투명 화이트 (724-8)
가수 분해 저항성  HGB (ISO 719)  1
내산성 S (DIN 12116)
 2
내알칼리성 A (ISO 695)
 1



1 = 높은 내성 / 낮은 용해성
2 = 중간 내성 / 중간 용해성
3 = 낮은 내성 / 높은 용해성
