라이다 센서는 까다로운 자동차 환경에서 지속적으로 높은 성능을 제공해야 합니다. 민감한 광학 라이다 부품은 유해한 요소로부터 장기간 보호하기 위해 신뢰할 수 있는 패키지가 필요합니다. 이러한 패키지는 정밀한 광학 인터페이스와 뛰어난 열 방출 특성을 동시에 제공하여 안정적인 레이저 파장을 달성해야 합니다.

탁월한 성능을 위한 고급 설계 및 공정

신뢰할 수 있는 밀폐 패키징 솔루션

밀폐형 패키지는 수십 년간 다양한 고성능, 중요 안전 응용 분야에서 사용되어 왔습니다. SCHOTT의 밀폐 패키징 기술, 특히 당사의 대표적인 GTMS(유리 대 금속 밀봉)는 세계적인 자동차 및 광학 모듈 제조업체가 믿고 선택한 제품입니다.

뛰어난 열 관리

SCHOTT 밀폐형 패키지는 특수한 열 방출 설계로 뛰어난 열 관리를 제공하므로 고출력의 긴 파장 레이저에 이상적입니다.

우수한 광학 성능

SCHOTT는 고급 광학 창, 렌즈 및 코팅이 포함된 밀폐형 패키지를 제공합니다. 당사의 매우 정밀한 설계 및 제조 공정은 고성능 광학 신호 전송을 가능하게 합니다.

숙련된 공급업체와의 경쟁력 있는 이점

전자 패키징 전문가인 SCHOTT는 고객과 라이다 패키징 설계 작업을 할 때 협업 방식을 취합니다. 여기에는 경쟁력 있는 대량 제조를 위한 최적화에 특별히 중점을 두는 것도 포함됩니다.

진공 기밀성

진공 기밀성

  • 당사의 밀폐형 패키징 기술을 사용하면 맞춤화되고 제어된 내부 압력 조건(일반적으로 < 1x10-8 mBar*l/s)을 구현할 수 있습니다.
  • 밀폐성은 매우 오랜 시간 동안 필요한 내부 압력을 유지할 수 있게 합니다.

신뢰성

신뢰성

내부식성

  • 습도 테스트: 85⁰C, 85% RH, 1000시간.
  • 염수 분무 테스트: 35⁰C, 0.5 - 3% 소금 농도, 24시간.



열 안정성

  • 열 충격: -65 ~ 150⁰C, 15주기.
  • 용접 호환성: 260⁰C에서 5분간.



도금 안정성

  • 베이킹 테스트: 425⁰C에서 15분간(도금 변색 또는 기포 없음).
  • 납의 납땜성: 얼룩/5% 미만의 베어 스폿으로 균질하게 적셔짐.
  • 맨드릴 테스트: 리드선을 1mm 직경으로 기포 도금 또는 박리 없이 2-6개의 코일로 감습니다.



기계적 안정성

  • 부하에 따른 리드선 비틀림 및 굽힘: 핀 직경 Ø0.25 ~ 0.29mm의 경우 56g, 핀 직경 Ø0.3 ~ 0.5mm의 경우 85g.
  • 인장 테스트: 핀 직경 0.20-0.29mm의 경우 10N, 핀 직경 0.30-0.50mm의 경우 23N.

열 전도성

열 전도성

  • 최적화된 열 소재(CuW, OFHC) 선택 가능: 구리 열 전도도 = 385 W/m-k.
  • TEC(열전 냉각기) 설계 및 세라믹 다층 기판도 제공됩니다.

광학

광학

  • 광학 전송 개선 및 반사 감소를 위한 창, 렌즈 및 코팅 사용 가능.
  • 905 - 1550nm 범위에서 투과율이 높은 유리.

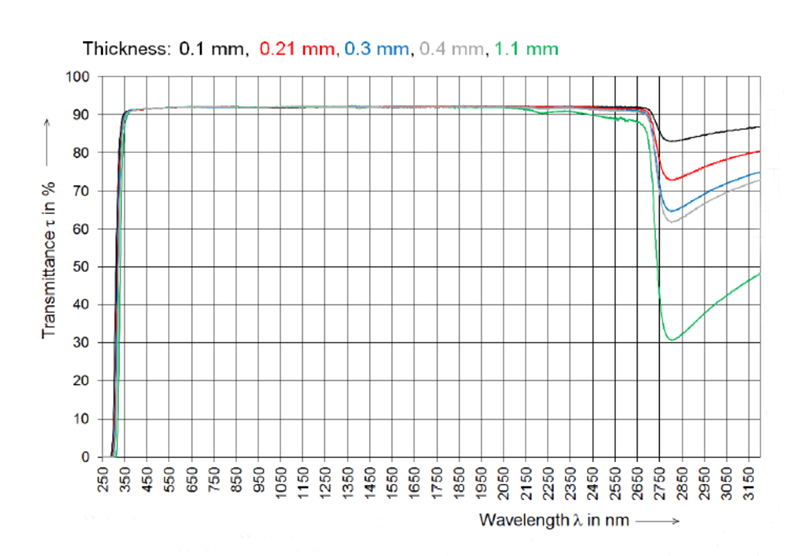

다양한 두께에 대한 투과율 차트
  • 유리 필터/코팅.
  • 각진 창 캡도 사용 가능.



광학 방출 방향

  • TO 패키지와 마찬가지로 VCSEL에 수직 방출.
  • 가장자리 방출 레이저 다이오드용 수평 방출.

기계적

기계적

스루홀 및 SMD 기술

  • THT: 스루홀 기술 - 기계적 진동/충격이 있는 환경에서 특히 신뢰할 수 있습니다.
  • SMD: 표면 장착 기술 - 질량이 적은 패키지에서 특히 신뢰할 수 있습니다.



밀봉 방법

  • 투사 용접 – 빠르고 경제적이며 칩에 낮은 열 방출.
  • 접합부 밀봉 – 직사각형 패키지, 어레이 형태의 밀봉.
  • AuSn과 같은 공융 납땜 – 350⁰C 이하.
  • 레이저 용접 – 고정밀.


전기

전기

절연 저항

  • 피드스루 절연 > 1x10^10 ohm, 50% RH, 100V.
