FOTURAN® II
반도체
FOTURAN® II는 우수한 속성으로 반도체 응용 분야에서 중요한 역할을 합니다. 간편한 구조화 덕분에 호환성이 뛰어나며, FOTURAN® II 기판에 비아(Via)를 효과적으로 만들 수 있습니다. 이러한 특성은 프로브 카드와 같은 부품에서 기능성 반도체 웨이퍼 테스트를 위한 인터페이스로 사용됩니다.
전기 통신
FOTURAN® II 광구조화 글라스세라믹으로 만들어진 부품은 실리콘 같은 대체 소재보다 5G 응용 분야에 더 적합합니다. MEMS 기반 무선 주파수(RF) 수동 부품은 향상된 절연, 낮은 전력 소실, 강한 통합력 및 가벼운 중량 덕분에 5G 통신 분야에서 자주 선호됩니다. 이러한 경우에 구조화 글라스세라믹 부품은 높은 절연 및 낮은 신호 감쇠와 같은 이점을 제공합니다.
마이크로 광학
SCHOTT FOTURAN® II는 마이크로 광학 분야에서 핵심적인 역할을 합니다. 후처리 단계 이후, FOTURAN® II의 구조화 적합성은 마이크로 광학 시스템을 생성하는 데 이상적입니다. 3D 마이크로 광학 부품을 초점이 고정된 FS 레이저 빔을 사용하거나 소재 구조에 에칭을 사용한 FOTURAN® II 유리에 적용할 수 있습니다. 이 공정은 광도파관을 생산하는 데 유용합니다.
MEMS
MEMS 인덕터는 전자 산업의 많은 분야에서 사용되며 전력 인덕터의 출현으로 앞으로 현장이 더욱 발전할 것으로 전망됩니다. FOTURAN® II는 이러한 장치들에 작은 설치 공간(면당 0.75mm 미만), 높은 Q 계수 및 높은 자기 공진 주파수를 제공합니다. 또한, 전류를 최대 5A까지 처리하면서 저비용 제조, 광범위한 인덕턴스 및 높은 SRF(10GHz 이상)를 제공합니다.
유량 센서 및 IC 패키징
많은 산업이 FOTURAN® II로 기존 제품에 전력을 공급하고 있습니다. 실리콘 같은 소재보다 훨씬 화학적으로 안정적이며, 뛰어난 구조성 덕분에 열 질량이 작은 유량 센서를 제작 가능하며 초고속 응답 시간을 제공합니다. FOTURAN® II의 높은 종횡비 TGV를 생성하는 기능으로 IC 패키징 요소를 매우 효율적으로 생산할 수 있습니다.
생명공학 및 마이크로 유체

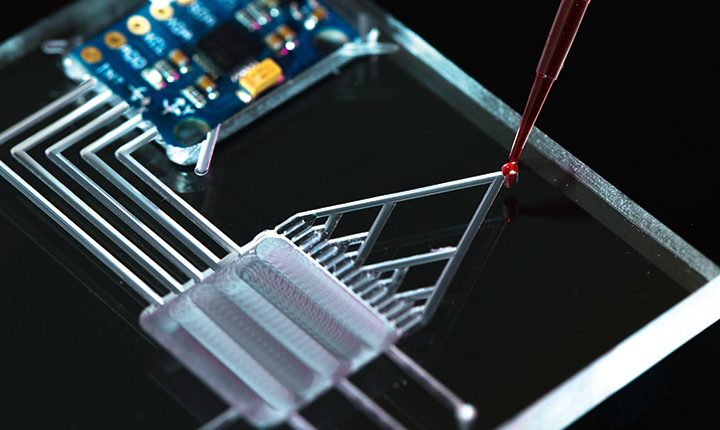

FOTURAN® II는 생물공학 및 마이크로 유체 분야에서 널리 사용되고 있습니다. 낮은 자가 형광, 높은 화학적 안정성 및 열 내성, 우수한 광학 투명성 덕분에 재사용이 가능하고 세척이 쉬운 타이터 플레이트에 사용하기 이상적이며 또한 생체적합성 설계를 통해 바이오칩 기판의 복잡한 구조를 용이하게 합니다. 또한, 소재 내 3D 마이크로 채널을 생산하는 데도 사용할 수 있습니다.
