B 270®

B 270®은 탁월한 광학 성능과 고품질 기하학적 표면 특성과 같은 입증된 기술 덕분에 인기가 매우 높은 소재입니다. 설계 및 두께 등 고객의 다양한 요구 사항에 맞추는 특유의 유연성을 제공합니다.

시장을 선도하는 투과율 및 두께 범위

UV-A부터 NIR까지 높은 투과율

B 270®이 제공하는 강력한 투과율은 유리 두께에 관계없이 UV-A부터 NIR까지 통과하며, VIS 범위 특성이 손실되지도 않습니다. 표준화된 빛 D65에서 B 270®의 발광 투과율은 91.9%까지 달할 수 있습니다.

균일한 굴절률

B 270®을 구성하는 최고급 원료는 SCHOTT의 최첨단 제조 공정을 거치며 유리 두께에 관계없이 엄격한 허용 오차 안에서 제어되는 굴절률(± 0.001의 정확도)로 완성됩니다.

다양한 두께

B 270® 및 B 270® Thin은 10mm에서 0.3mm까지 고객의 개별 요구에 맞춰 다양한 두께를 제공할 수 있습니다. 요청에 따라 다른 크기로 제조할 수도 있습니다.

높은 표면 및 기하학적 품질

업계 최고의 제조 기술로 만들어지는 B 270®는 강력한 기하학적 특성을 제공합니다. 모든 두께는 표면이 열 연마된 균질한 형상으로 제조되며 응용 분야에 상관없이 일관된 성능을 보장합니다.
B 270® 의 소재 특성
B 270® Thin의 소재 특성
B 270® 제품군

B 270®의 소재 특성

1. 광학

광학적 특성  값
굴절률* ng 1.5341
굴절률* nF' 1.5297
굴절률* nF 1.5292
굴절률* ne 1.5251 ± 0.001
굴절률* nd 1.5230
굴절률* nD 1.5229
굴절률* nC' 1.5207
굴절률* nC 1.5203
Abbe 값 νe 58.3 ± 0.6
광탄성 상수 (nm/cm)/Mpa 27.5

* 굴절률:
  샘플 전처리. 공급시 상태 ["그림에 표시"]



2. 열

일반 열 특성  유닛  값
평균 비열 용량 cp in J/(g·K) (20 °C, 100 °C) 0.8
유리전이 온도 Tg  °C 단위 542



10-6·K-1의 열 팽창 계수 (CTE) α (정적 측정)

도  값
(20 °C, 300 °C)  9.4
(20 °C, 200 °C)  9.0
(20 °C, 100 °C)  8.6



10-6·K-1의 열 팽창 계수 (CTE) α (동적 측정)

도 값
(20 °C, 100 °C) 8.6
(20 °C, 150 °C) 8.8
(20 °C, 200 °C) 9.0
(20 °C, 250 °C) 9.2
(20 °C, 300 °C) 9.4
(20 °C, 350 °C) 9.6
(20 °C, 400 °C) 9.7
(20 °C, 450 °C) 9.9



점도 점도 lg ŋ (dPas)  온도 (°C)
변형점 14.5 507
서냉점 13.0 535
연화점 7.6  711

용융성:
조정된 온도/시간 프로그램을 사용하여 SCHOTT ARTISTA® 유리 유형과 융합하면 최대 응력 복굴절이 70 nm/cm인 기술적으로 응력이 없는 화합물이 생성됩니다.



3. 기계적

기계적 특성
 유닛   값
밀도 ρ g/cm³ 단위 2.56
영률 E kN/mm² 단위 71.1
푸아송비(Poisson‘s ratio) µ   0.22
비틀림 계수 G kN/mm² 단위  29
누프 경도(Knoop hardness) HK 0.1/20 500
비커스 경도 HV 0.2/25 510



화학적 강화 (두께 = 2.0 mm)

유닛 값
온도 ϑ (°C) 410
시간 t (h) 4
압축 응력 (CS) (MPa) 441
층 깊이 (DoL) (μm) 11



열 강화:
B 270®의 열 강화 가능



4. 화학

가수분해 내성 (DIN ISO 719 기준) 값
등급 HGB 3
유리 입자 g당 알칼리의 당량 (μg/g) 136



내산성 (DIN 12116 기준) 값
등급 S 2
6시간 후의 하프 표면 중량 손실 (mg/dm²) 0.7



내알칼리성 (DIN ISO 695 기준) 값
등급 A 1
3시간 후의 표면 중량 손실 (mg/dm²) 71



5. 색 측정

2.0 mm 두께에서의 색도 좌표*  값
D65 x = 0.313
D65 y = 0.329
A x = 0.448
A y = 0.408

* 색도 좌표(색상 궤적)는 CIE(2°-Observer)에 따라 명명된 표준 광원으로 지칭됩니다.


mm 두께의 일반 색상 렌더링 지수 Ra 값
2.0 100



6. 전기

유전율 εr (ϑ = 25 °C 기준) 값
1 MHz 기준 7.5
1 GHz 기준 6.7
2 GHz 기준
 6.8
5 GHz 기준 6.7
24 GHz 기준
 6.6



소산 계수 tan δ (ϑ = 25 °C 기준)
 값
1 MHz 기준 32 · 10-4
1 GHz 기준 59 · 10-4
2 GHz 기준

66 · 10-4
5 GHz 기준 84 · 10-4
24 GHz 기준  150 · 10-4



전기적 볼륨 저항력 ρD° (Ω·cm) (50 Hz 기준)
6.1 · 107  (ϑ = 250 °C)
1.6 · 106  (ϑ = 350 °C)



7. 투과율 값

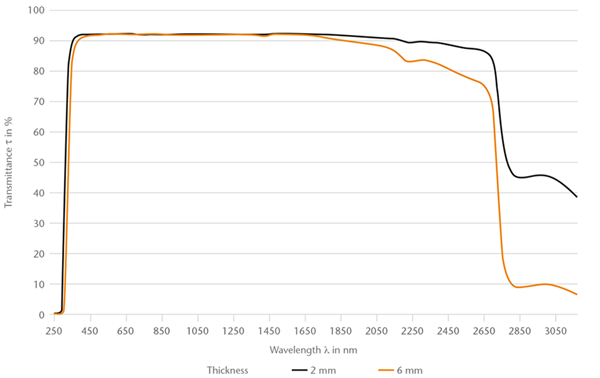

스펙트럼 투과율 250~3200nm

SCHOTT B 270® (250~3200nm)의 스펙트럼 투과율을 보여주는 그래프

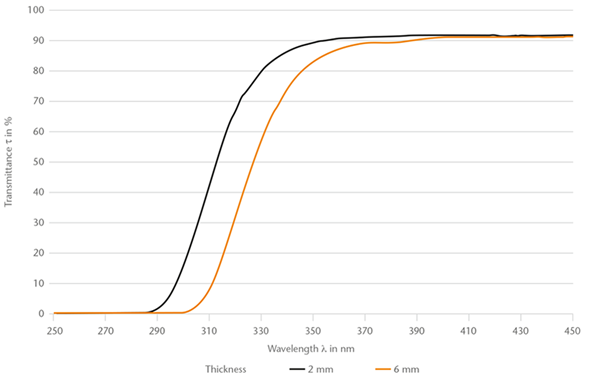

스펙트럼 투과율 250~450nm

SCHOTT B 270® (250~450nm)의 스펙트럼 투과율을 보여주는 그래프

두께 2.0 mm에서 파장 (nm): τ (λ) (%)
254 0.1 미만
380 90.8
632.8  91.9
1064  91.8



2 mm 두께에서 엣지 파장 파장 (nm)
λc (τ = 0,46) 310
λS (τ = 0,05)  293
λP (τ = 0,85)   338



2 mm 두께에서 UV 조사 후의 광 반전* Δ λc (nm)
더 긴 파장 방향으로 UV 에지 파장 λc (τ = 0,46)의 이동 < 2

* 측정 및 테스트 절차:
  샘플은 UV - F 400 플러드 램프로 조사됩니다.
  조사 시간은 7시간이며, 플러드 램프와 샘플 고정 간의 거리는 14 cm입니다.



mm 두께의 광 투과율 τvD65 (%)  τvA  (%)
2.0  91.7  91.7



mm 두께의 UV 투과율 τUVA (%)  τUVB (%)
2.0 84 19



mm 두께의 IR 투과율 τA(%)
2.0 91.9



두께의 태양광 직접 투과율 τe(%)
2.0 91.6



B 270® Thin의 소재 특성

1. 광학

광학적 특성 값
굴절률* ng 1.5341
굴절률* nF' 1.5297
굴절률* nF 1.5292
굴절률* ne 1.5251 ± 0.001
굴절률* nd 1.5230
굴절률* nD 1.5229
굴절률* nC' 1.5207
굴절률* nC 1.5203
Abbe 값 νe 58.3 ± 0.6
광탄성 상수 (nm/cm)/Mpa 28.6

* 굴절률:
  샘플 전처리. 공급시 상태 ["그림에 표시"]



2. 열

일반 열 특성 유닛 값
CTE(열 팽창 계수) α    10-6·K-1 (20 °C; 300 °C)  9.4
평균 비열 용량 cp J/(g·K) (20 °C ; 100 °C) 단위 0.8
유리전이 온도 Tg °C 단위 536



점도 점도 lg ŋ (dPas) 온도 (°C)
변형점 14.5 505
서냉점 13.0 535
연화점 7.6 723

3. 기계적

기계적 특성
 유닛 값
밀도 ρ g/cm³ 단위 2.56
영률 E kN/mm² 단위 69.8
푸아송비 µ 0.25
비틀림 계수 G kN/mm² 단위 28
누프 경도 HK 0.1/20 480
비커스 경도 HV 0.2/25 520



화학적 강화 (두께 = 0.3 mm)

유닛 값
온도 (°C) 410
시간 t (h) 4
압축 응력 (CS) (MPa) 331
층 깊이 (DoL) (μm) 16



4. 화학

가수분해 내성 (DIN ISO 719 기준) 값
등급 HGB 3
유리 입자 g당 알칼리의 당량 (μg/g) 170



내산성 (DIN 12116 기준) 값
등급 S 2
6시간 후의 하프 표면 중량 손실 (mg/dm²) 1.0



내알칼리성 (DIN ISO 695 기준) 값
등급 A 2
3시간 후의 표면 중량 손실 (mg/dm²) 80



5. 전기

유전율 εr (ϑ= 25 °C 기준) 값
1 MHz 기준 7.2
1 GHz 기준 6.8
2 GHz 기준
 6.8
5 GHz 기준 6.7
24 GHz 기준
 6.8
77 GHz 기준  6.5



소산 계수 tanδ (ϑ= 25 °C 기준)
 값
1 MHz 기준 32 · 10-4
1 GHz 기준 59 · 10-4
2 GHz 기준

66 · 10-4
5 GHz 기준 84 · 10-4
24 GHz 기준 150 · 10-4
77 GHz 기준 230 · 10-4



직류에 대한 전도도 σ (S/cm)  값
25 °C 기준  5 · 10-16
250 °C 기준  4 · 10-9
350 °C 기준   2 · 10-7



교류 50 Hz에 대한 전기적 볼륨 저항력 ρD (Ω·cm) 값
25 °C 기준  8.6 · 1011
250 °C 기준  2.4 · 108
350 °C 기준   5.8 · 106



온도 tk 100 (°C)  값
108 Ω· cm 기준  272



6. 투과율 값

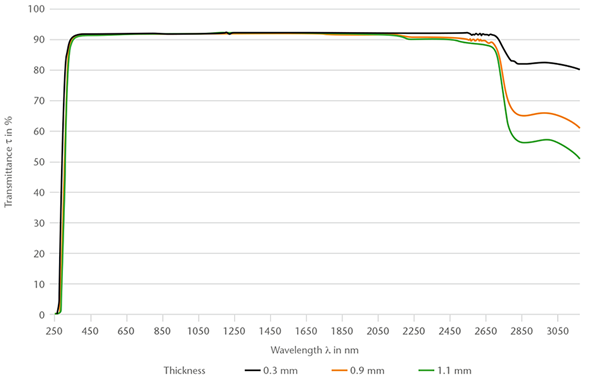

스펙트럼 투과율 250~3,050nm

SCHOTT B 270® Thin (250~3,050nm)의 스펙트럼 투과율을 보여주는 그래프

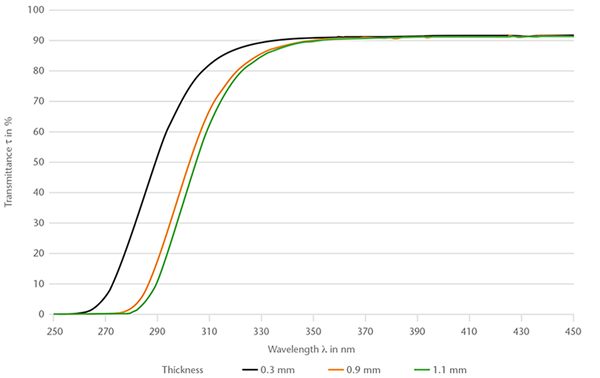

스펙트럼 투과율: 250~450nm

SCHOTT B 270® D(250~450nm)의 스펙트럼 투과율을 보여주는 그래프



두께 0.3 mm에서 파장 (nm): τ(λ) (%)
254 0.1 미만
380 91.3
632.8 92.0
1064 92.2



에지 파장 λc (τ = 0.46) mm 두께 단위 파장 (nm)
0.3 287
0.9 299



mm 두께의 광 투과율 τvD65 (%) τvA (%)
0.3 91.9 91.9
0.9  91.6 91.7

B 270® 제품군

SCHOTT B 270® 구성:

  • 판유리
  • 맞춤 제작 기판
  • 연마 기판 및 웨이퍼

SCHOTT B 270® Thin 구성:

  • 맞춤 제작 기판
  • 비연마 기판 및 웨이퍼



자세한 정보는 개요 페이지에서 관련 제품을 참조하십시오.
