비구면 렌즈

SCHOTT의 비구면 렌즈 제품군은 주문형 설계, 유연한 생산, 향상된 전체 광 투과율의 조합을 폭넓은 유리 소재로 제공하여 이미징 요구 사항에 맞는 다목적의 신뢰할 수 있는 솔루션을 제공합니다.

비구면 렌즈의 고정밀 특성

전반적으로 우수한 이미지 품질

하이엔드 표면 구조로, 비구면 렌즈는 전체적으로 우수한 이미지 품질을 제공하기 위해 단색 수차를 제거합니다.

더 나은 표면 수치

많은 하이엔드 광학 설계의 경우, 표면 결함과 기울기 오차가 중요합니다. SCHOTT 비구면 렌즈의 사양은 최첨단 3D 계측으로 보장됩니다.

콤팩트하고 가벼운 무게

비구면 렌즈는 흔히 다중 구형 요소 조립체를 대체하는 데 사용되는데, 이는 총 중량을 감소시키고 보다 콤팩트한 디자인을 가능하게 만들어 주기 때문입니다.

고객 사양에 적합한 렌즈

소재 및 크기부터 표면 질감 및 형상 허용 오차에 이르기까지 다양한 맞춤 가능 기능을 통해 사용자의 작업에 적합한 렌즈를 공급할 수 있습니다.

사양

당사는 직경이 최대 200mm인 비구면 렌즈와 최대 40mm(석영 및 광학 유리 제품)의 중심 두께로 제공합니다.

사양 및 허용 오차는 다운로드 섹션에서 ‘비구면 렌즈 데이터시트’를 참조하십시오.

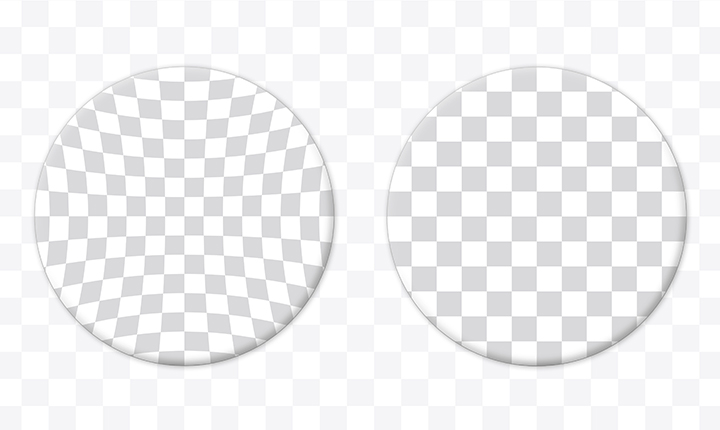

회색 및 흰색 사각형으로 채워진 두 원의 다이어그램은 구면 렌즈와 비구면 렌즈 사이의 이미지 차이를 보여줍니다.



비구면 렌즈의 설계는 더 나은 주변 시력을 위해 왜곡을 제거하거나 감소하는데 도움이 됩니다. 이렇게 하면 작고 먼 물체를 확대하면서 더 자세하게 볼 수 있습니다.

형상 편차

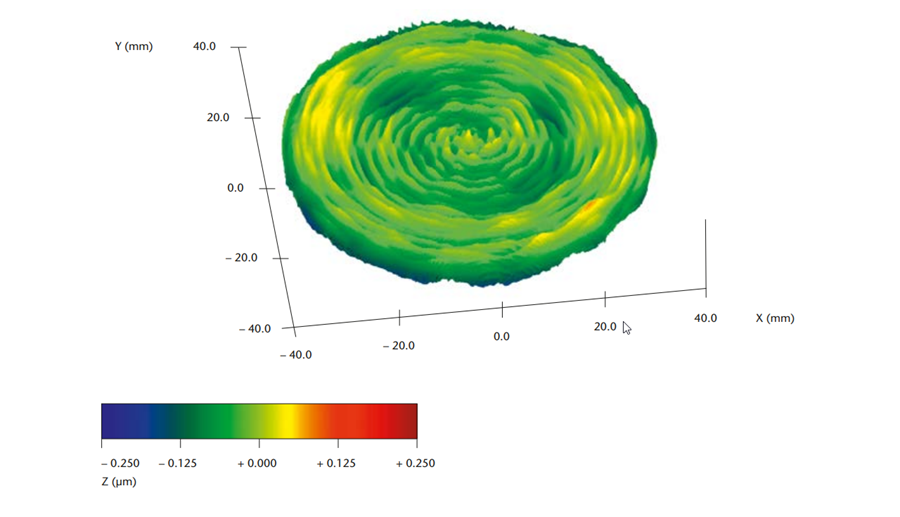

80mm 렌즈 직경(µm의 z축)에 대한 전형적인 형상 편차(불규칙 함수).

형상 편차

기울기 오차

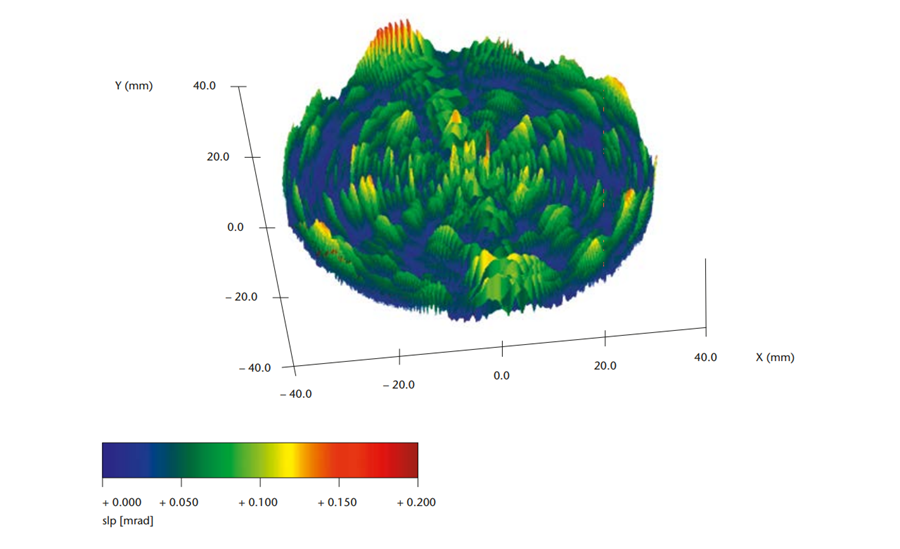

우수한 기울기 오차 성능. 최대 기울기 오차 < 0.15 mrad/mm(mrad/mm의 z축).

기울기 오차
