Primoceler® 유리 대 유리 밀봉이란 무엇입니까?
"유리 마이크로 접합"으로도 알려진 SCHOTT Primoceler Oy의 유리 대 유리 밀봉 공정은 정밀하게 적층된 유리 웨이퍼를 사용하여 민감한 전자 장치를 안전하게 캡슐화하는 공동을 만드는 혁신적인 밀폐 패키징 기술 입니다. 전자 장치는 첨단 실온 유리 용접 기술을 사용하여 가장자리를 따라 레이저 밀봉된 후 웨이퍼를 작은 개별 장치로 다이싱합니다. 이 고효율 웨이퍼 레벨 공정은 매우 작지만 매우 견고한 전체 유리 인클로저를 효율적으로 제조할 수 있도록 하여 까다로운 응용 분야에서 혁신을 주도합니다.
유리 대 유리 마이크로 접합의 이점
응용 프로그램
SCHOTT Primoceler Oy의 유리 대 유리 밀봉 기술은 다양한 응용 분야에 흥미로운 구현 가능성을 제공합니다. 예를 들어 능동 의료 임플란트, 항공우주, MEMS 및 마이크로 광학이 있습니다.
기술
혁신적인 Primoceler® 유리 대 유리 밀봉 기술은 매우 효율적인 웨이퍼 레벨 공정입니다. 양극 접합, 융합 접합 또는 에폭시 캡슐화와 같은 기존 방법을 능가하여 우수한 신뢰성, 더 작은 장치 및 웨이퍼당 더 높은 수율을 제공합니다. 아래의 기술 세부 정보를 검토하십시오.
다른 기술 대비 Primoceler® 유리 대 유리 밀봉의 장점
SCHOTT Primoceler Oy의 유리 대 유리 마이크로 접합은 양극 접합, 직접/융합 접합, 유리 프릿 또는 에폭시(UV 또는 열) 캡슐화를 포함한 기존 밀봉 방법에 대한 입증된 우수한 대안입니다.
| |
Primoceler® | 양극 접합 | 직접/융합 접합 | 유리 프릿 | 에폭시 (UV) | 에폭시 (열) |
|---|---|---|---|---|---|---|
| 신비한 | 예 | 예 | 예 | 아니오/ 드문 경우 | 아니요 | 아니요 |
| 밀봉 공정 | 첨가물 없음 | 실리콘 또는 금속이 필요합니다. 유리-유리 불가 | 첨가물 없음 | 필요한 첨가제 | 필요한 첨가제 | 필요한 첨가제 |
| 공정 온도 | 실내 온도 | 440°C(824°F) | 1000°C(1832°F)(플라즈마 없음);440°C(824°F)(플라즈마 포함) | 440°C(824°F) | 실내 온도 | 200°C(392°F) |
| 클린룸 등급 요건 | 100/ 1000 | 100 | 10 | 1000 | 1000 | 1000 |
접합 원리
SCHOTT Primoceler® 의 유리 대 유리 밀봉은 첨가제 없이 실온에서 레이저로 수행됩니다.

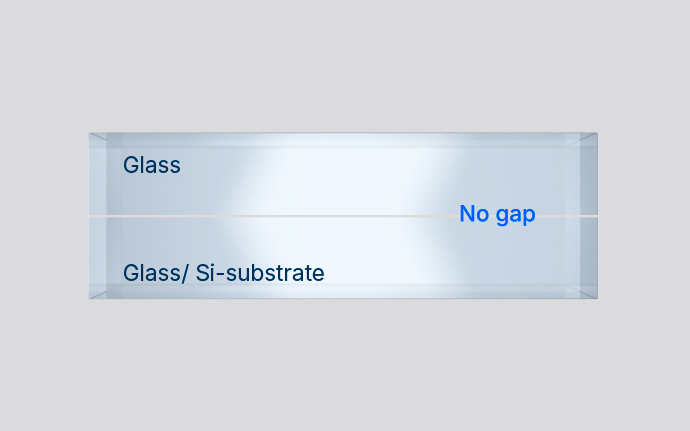

Primoceler® 유리 마이크로 접합
- 첨가제 없이 직접 접합
- 상단 및 하단 기판 사이에 틈이 없음

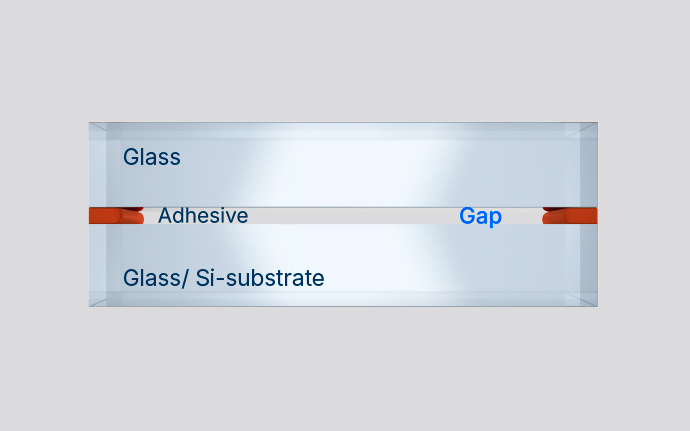

다른 접합 방법
- 접합에 사용되는 첨가제 재료
- 상단 및 하단 기판 사이의 간격
- 갭을 제어하는 것이 어렵거나 불가능합니다.
웨이퍼 레벨 공정
SCHOTT Primoceler® 의 고급 유리 웨이퍼 패키징 공정은 매우 효율적이며 기존 공정보다 높은 재현성, 더 작은 장치 크기 및 웨이퍼당 더 많은 장치를 제공합니다.

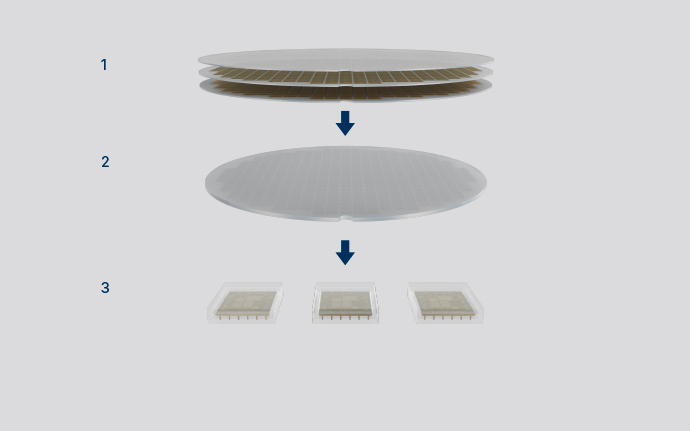

고급 패키징 공정
- 다이는 웨이퍼에 포장되어 있습니다.
- 레이저 마이크로 본딩으로 밀폐형 패키지 생성
- 웨이퍼의 다이싱; 수천 개의 밀폐 밀봉된 칩이 준비되어 있습니다.

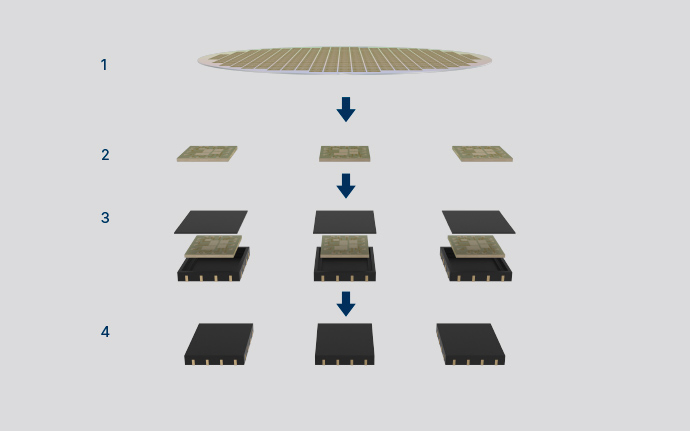

기존 패키징 공정
- 실리콘 웨이퍼에서 생산된 칩
- 웨이퍼를 다이싱하여 생산되는 수천 개의 칩
- 모든 칩은 개별적으로 패키징해야 합니다.
- 뚜껑의 레이저 용접으로 밀폐형 패키징 생성
무선 장치 기능 및 밀폐형 피드스루

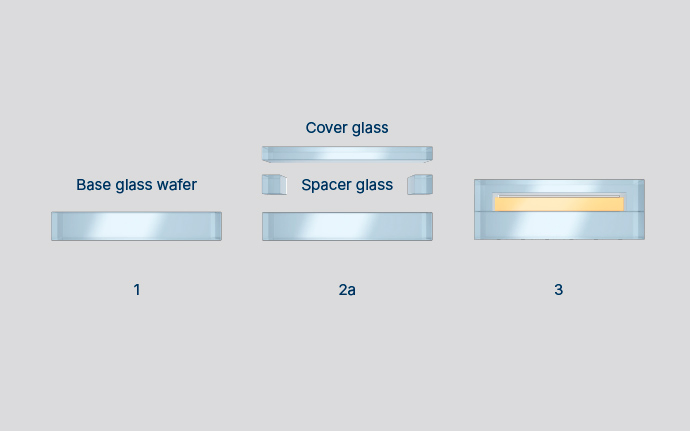

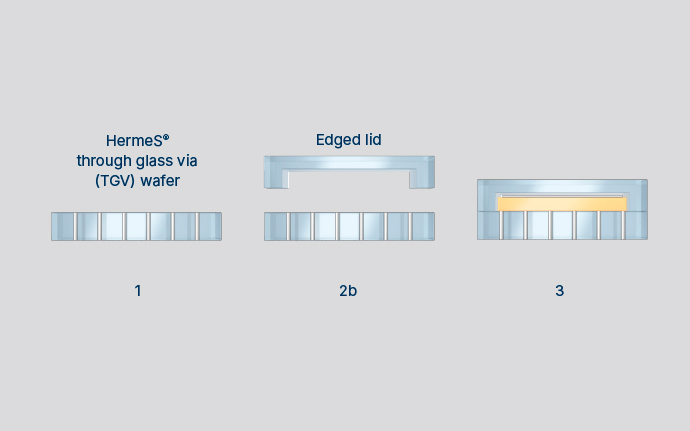

전체 유리 패키징을 통해 무선 장치뿐만 아니라 밀폐형 피드스루가 있는 장치도 생산할 수 있습니다. 베이스 웨이퍼(1) 상에는 스페이서 유리(2a) 또는 모서리 덮개(2b)가 배치되어 캐비티를 형성합니다. 그 결과 대기가 제어된 밀폐형 패키지가 생성됩니다(3).
무선
전체 유리 설계로 무선 전력 및 데이터 전송을 위한 RF 투명성 구현
피드스루 포함
HermeS® 유리 관통 비아(TGV) 웨이퍼를 사용한 전체 유리 패키징은 신뢰할 수 있는 전기 피드스루를 제공합니다.
관련 제품
SCHOTT Primoceler Oy 소개
SCHOTT AG의 자회사인 SCHOTT Primoceler Oy는 2010년에 설립되었으며 핀란드 탐페레에 본사를 두고 있습니다. 2018년 SCHOTT에 합류한 이래 Primoceler® 는 혁신적인 밀폐 밀봉 기술로 전자 패키징 사업부를 강화하여 전 세계에서 가장 매력적인 밀폐형 패키징 솔루션 공급업체 중 하나로서의 SCHOTT의 입지를 강화했습니다.
