TO 56 패키지

최대 56G 애플리케이션을 위한 가장 입증된 고속 TO PLUS® 헤더입니다.

등록 필요

이 콘텐츠를 보려면 등록해야 합니다.

* 필수 필드

SCHOTT는 문의에 대한 대응 목적으로만 귀하의 데이터를 사용합니다. 개인 데이터 처리에 대한 자세한 정보.

소개

TO 56 설치 공간의 SCHOTT TO PLUS® 헤더는 GPON, XG-PON, 10GEPON, CPRI 및 32G 섬유 채널, SFP28 또는 QSFP28(CWDM4) 송수신기에 사용하는 싱글 채널 또는 Quad 애플리케이션에서 사용하기에 적합합니다.

SCHOTT는 최근 50GbE, 100GbE(PAM4), 200GbE(Quad), 400GbE(Quad)에 사용하기 적합한 고속 50G TO 56 헤더를 선보였습니다. SFP56, QSFP56(FR4), QSFP-DD 및 OSFP 송수신기에 사용할 수 있는 단일 채널 또는 Quad입니다.

제품 특징

  • AuSn 패드 버전은 옵션입니다.
  • 레이저 높이를 사용자에 맞게 설정 가능합니다.
  • 저항기(옵션)가 있는 사전 장착된 서브마운트입니다.



모듈 속도 OSA 유형 섬유 TO 캔 설명 기능
SFF, SFP, SFP+ 28Gbps
56Gbps
Tx  SMF TO-56 25ohm
3+1 서브마운트
고속
SFF, SFP, SFP+ 28Gbps
56Gbps
Tx  SMF TO-56 25ohm
4+1 서브마운트
고속, 차단된 MPD
양극 및 음극 핀 출력용

제품 이미지

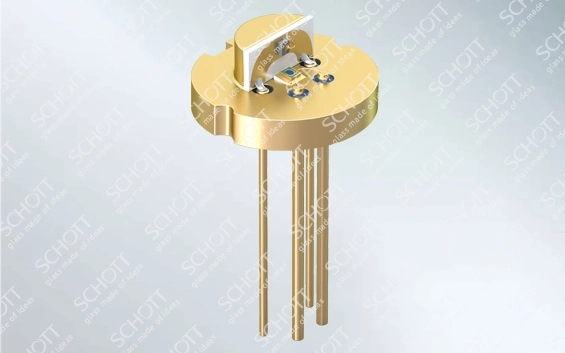

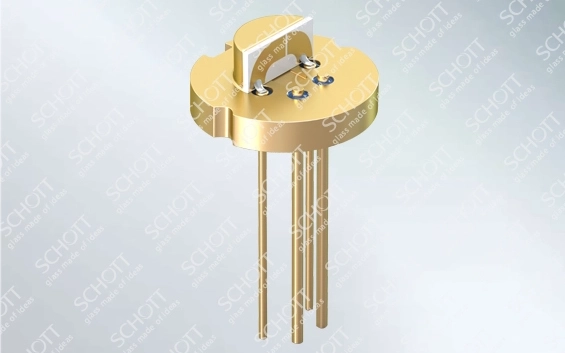

TO56 키 이미지(서브마운트 포함)

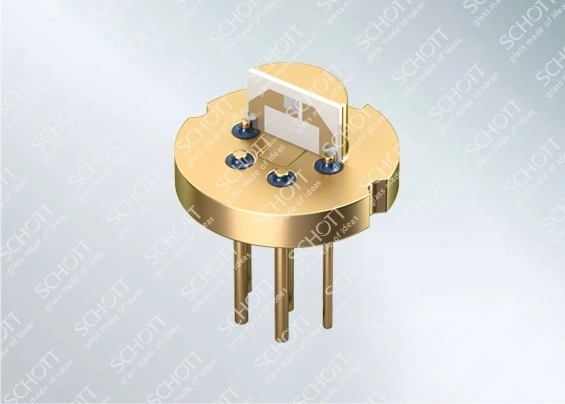

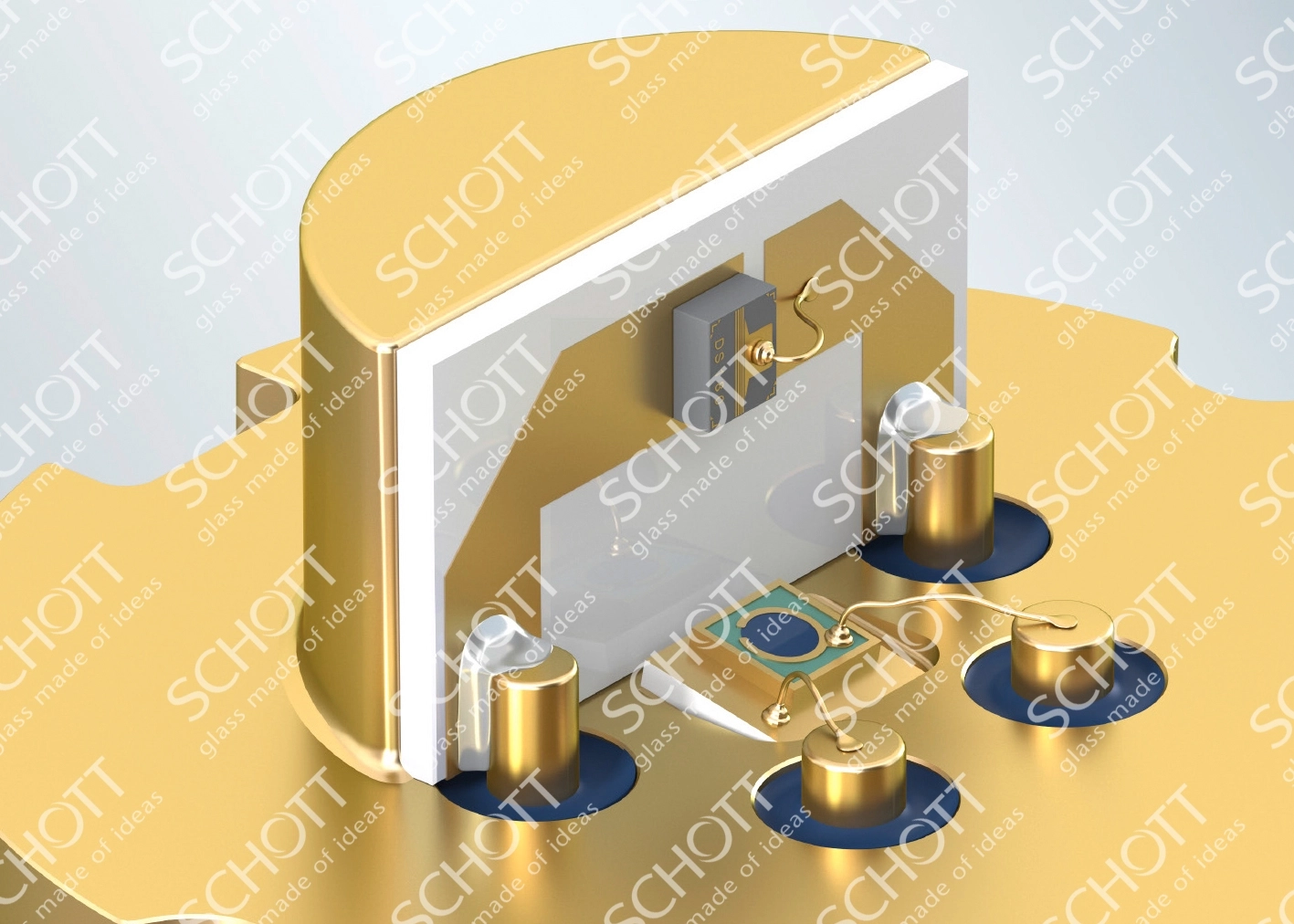

구성품 포함된 TO56 키 이미지

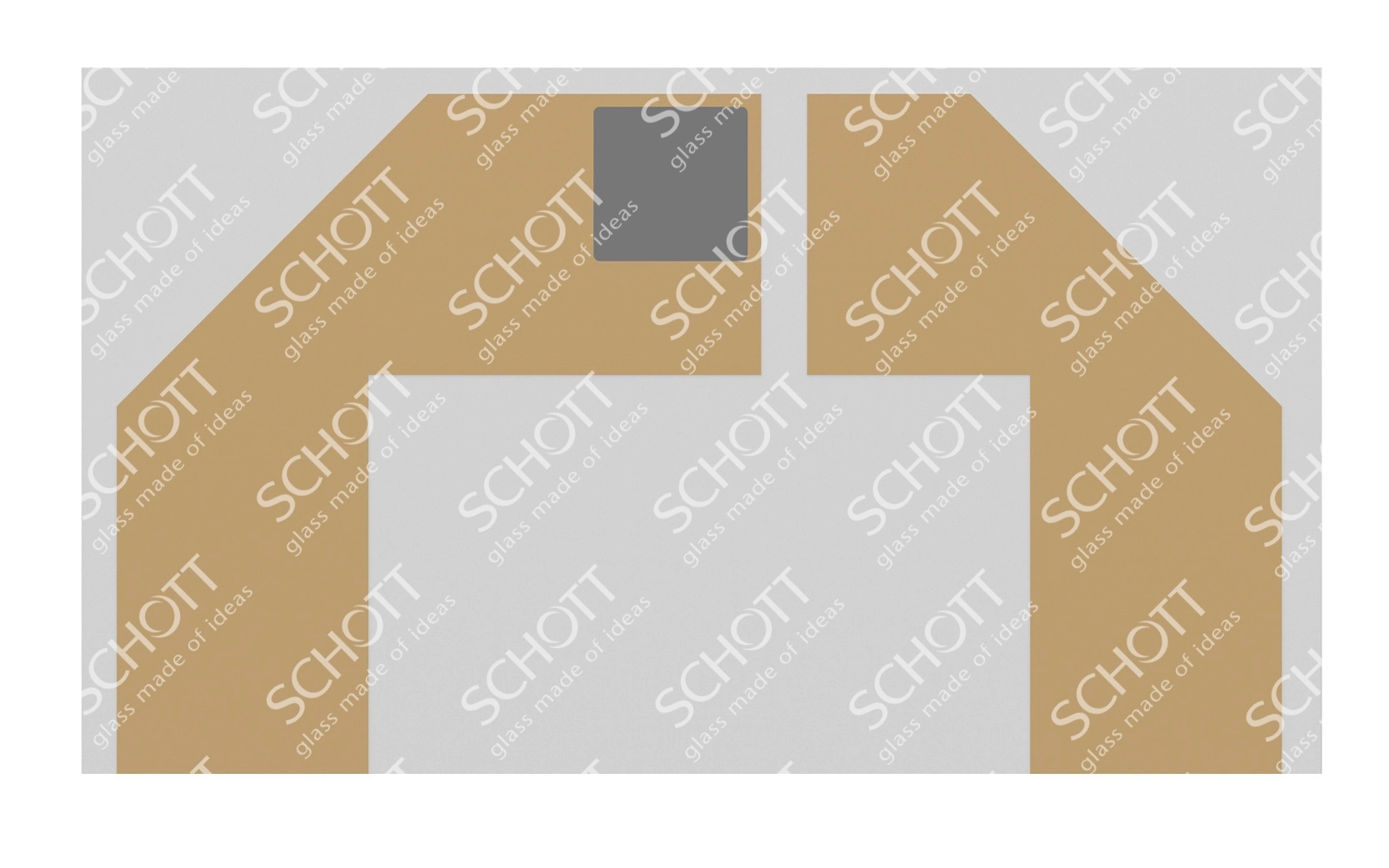

AuSn 패드 확대

TO56 시뮬레이션 결과

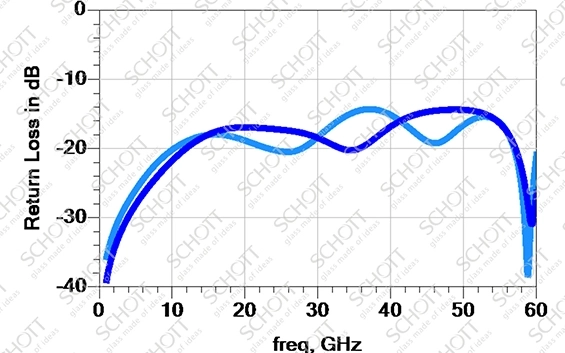

S11(dB) - 반사/반환 손실

S11(dB) - 반사/반환 손실

S11: 최대 25Gbps의 속도에서 -15dB @40GHz보다 우수합니다

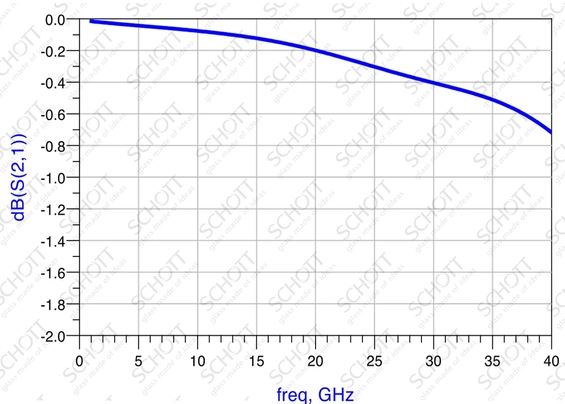

S21(dB) - 삽입 손실

S21(dB) - 삽입 손실

S21: 40GHz보다 3dB 대역폭이 더 우수합니다

50G TO56의 시뮬레이션 결과

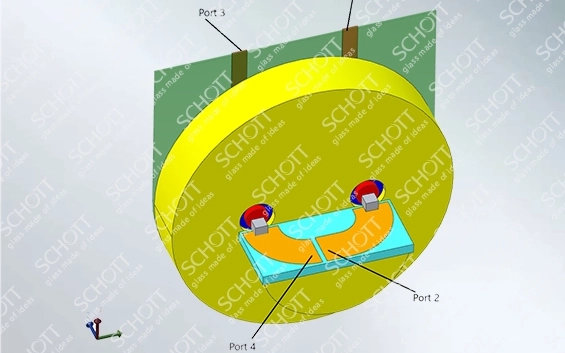

시뮬레이션 실험을 위한 TO 헤더의 단계 파일 그림

*시뮬레이션은 FPC를 포함함

S11-50G TO56-565x404.jpg

S11: 10dB @60GHz보다 우수

S21-50G TO56-565x404.jpg

S21: 60GHz보다 3dB 대역폭이 더 우수합니다
