TO 46 패키지

중심에서 벗어난 핀은 반사 및 삽입 손실의 최적화를 가능하게 합니다.

등록 필요

이 콘텐츠를 보려면 등록해야 합니다.

* 필수 필드

SCHOTT는 문의에 대한 대응 목적으로만 귀하의 데이터를 사용합니다. 개인 데이터 처리에 대한 자세한 정보.

소개

TO 46 설치 공간의 SCHOTT TO PLUS®는 GPON, XG-PON,  10GEPON, CPRI 및 32G 섬유 채널에서 사용하기에 적합합니다. SFP28 또는 QSFP28(CWDM4) 송수신기에 사용할 수 있는 단일 채널 또는 Quad입니다.

제품 특징

  • 짧은 와이어 본드는 인덕턴스를 줄이고 속도를 높입니다.
  • 고굴절률 볼 렌즈 캡, 성형 렌즈 캡, 각진 윈도우 캡과 매치됩니다.


제품군

모듈 속도 OSA 유형 섬유 TO 캔 설명 기능
SFF, SFP, SFP+ 28Gbps
56Gbps
Tx MMF TO-46 50ohm
이센트릭 RF 핀 4+1
VCSEL용 고속 RF 핀 2개
SFF, SFP, SFP+ 28Gbps
56Gbps
Tx MMF TO-46 100ohm
디퍼렌셜 RF 핀 5+2
VCSEL용 고속 RF 핀 2개
SFF, SFP, SFP+ 28Gbps Rx SMF/MMF TO-46 50ohm
이센트릭 RF 핀 4+1
Vpd 및 Vcc 핀 분리,
고속, gnd 핀 한 개
SFF, SFP, SFP+ 28Gbps
56Gbps
Rx SMF/MMF TO-46 100ohm
디퍼렌셜 RF 핀 5+2
Vpd 및 Vcc 핀 분리,
고속, 하나의 추가 핀

제품 이미지

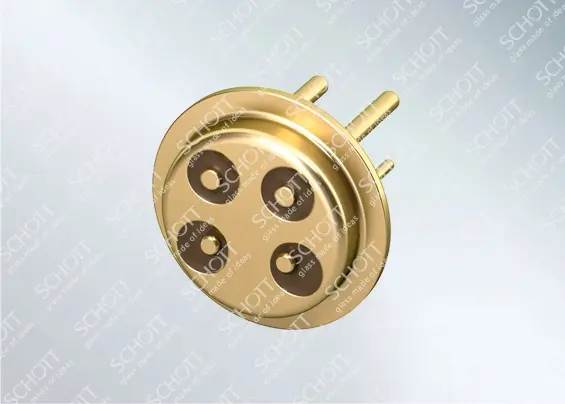

TO 46 키 이미지

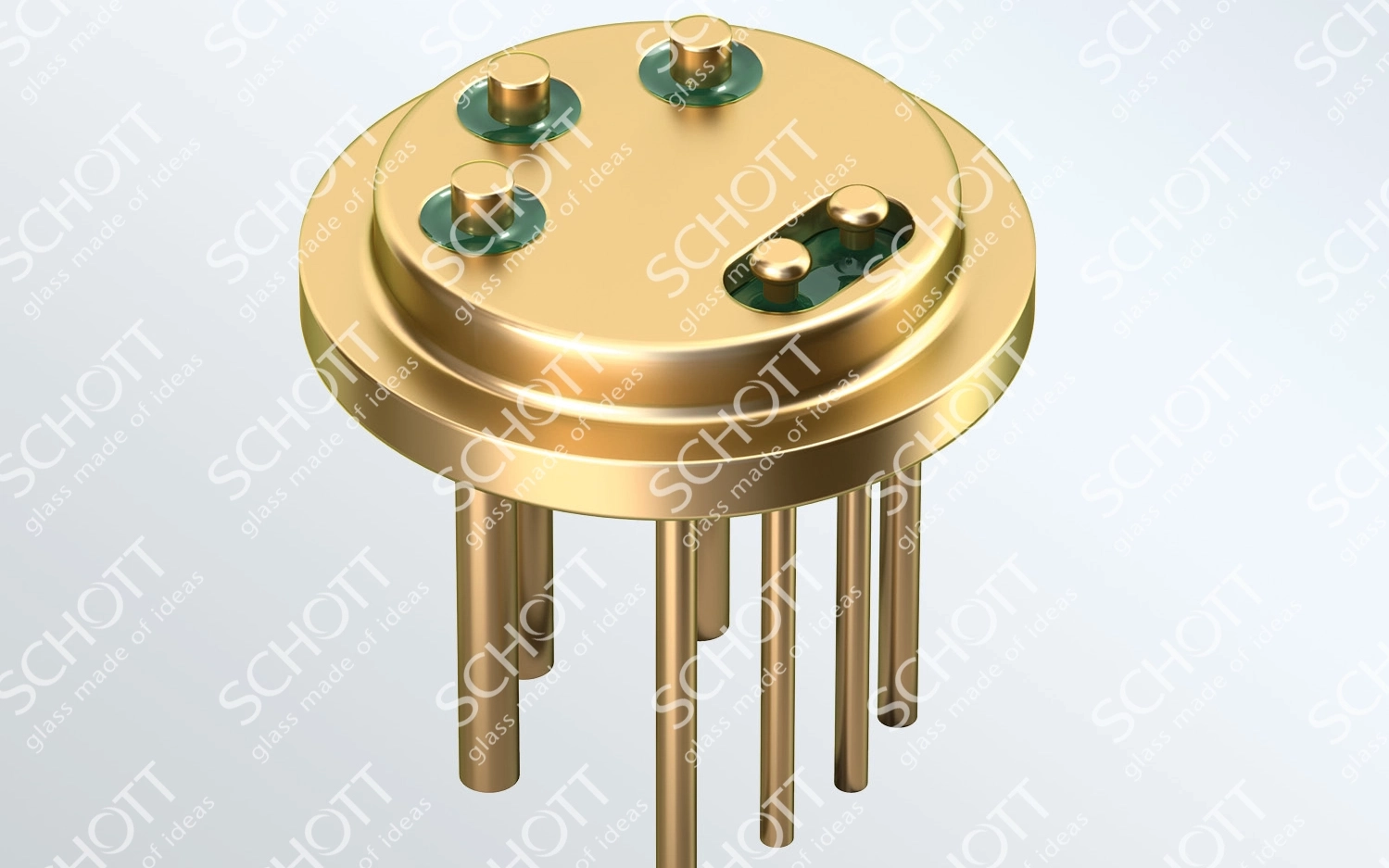

TO 46 트루 디퍼렌셜

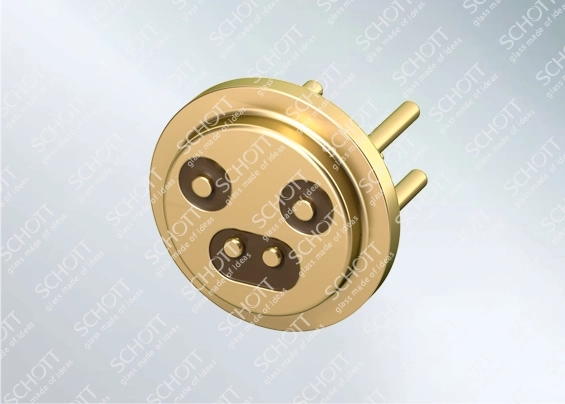

TO 46 준디퍼렌셜

제품 성능

시뮬레이션 결과는 다음과 같습니다.

TO 46의 실험 그래픽


모델 포함 내용:

  • 본드 와이어(TIA를 핀으로 출력)
  • TO 헤더 피드 스루
  • 유연인쇄회로(FPC)
TO 46의 실험 그래픽

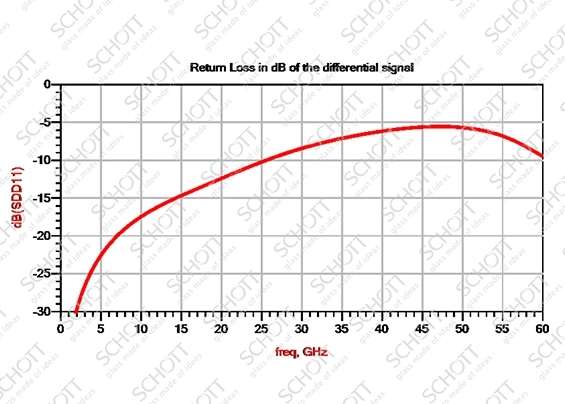

S11(dB) - 반사/반환 손실

S11(dB) - 반사/반환 손실

S11: 최대 25Gbps의 속도에서 -15dB @18GHz보다 우수합니다

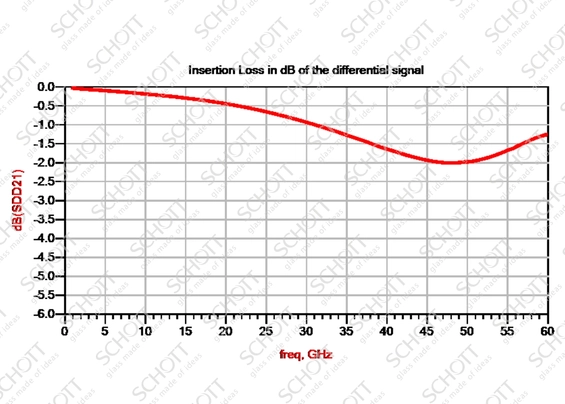

S21(dB) - 삽입 손실

S21(dB) - 삽입 손실

S21: 35GHz보다 3dB 대역폭이 더 우수합니다

50G TO 46

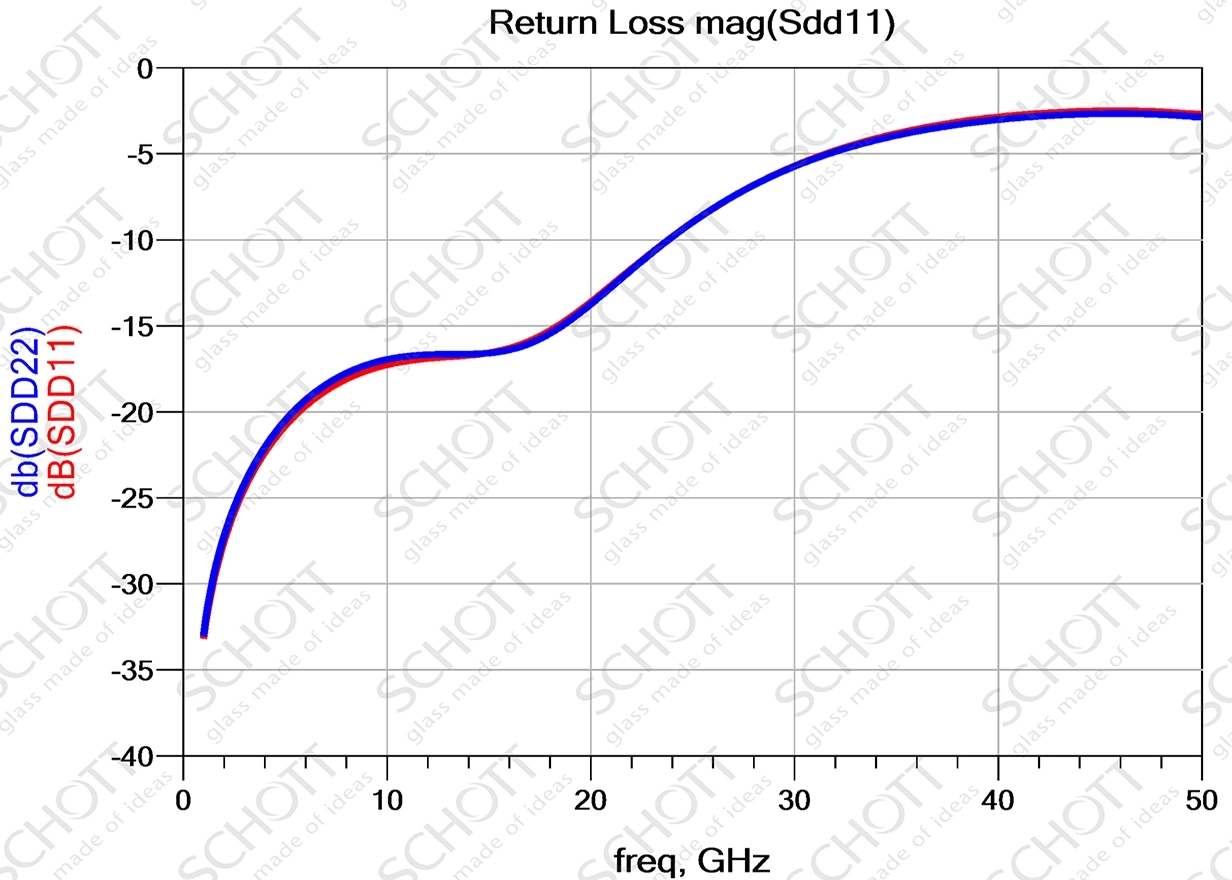

S11 (dB) – 반사/반환 손실- 50G TO 46

디퍼렌셜 시그널의 dB에서 반환 손실을 보여주는 그림

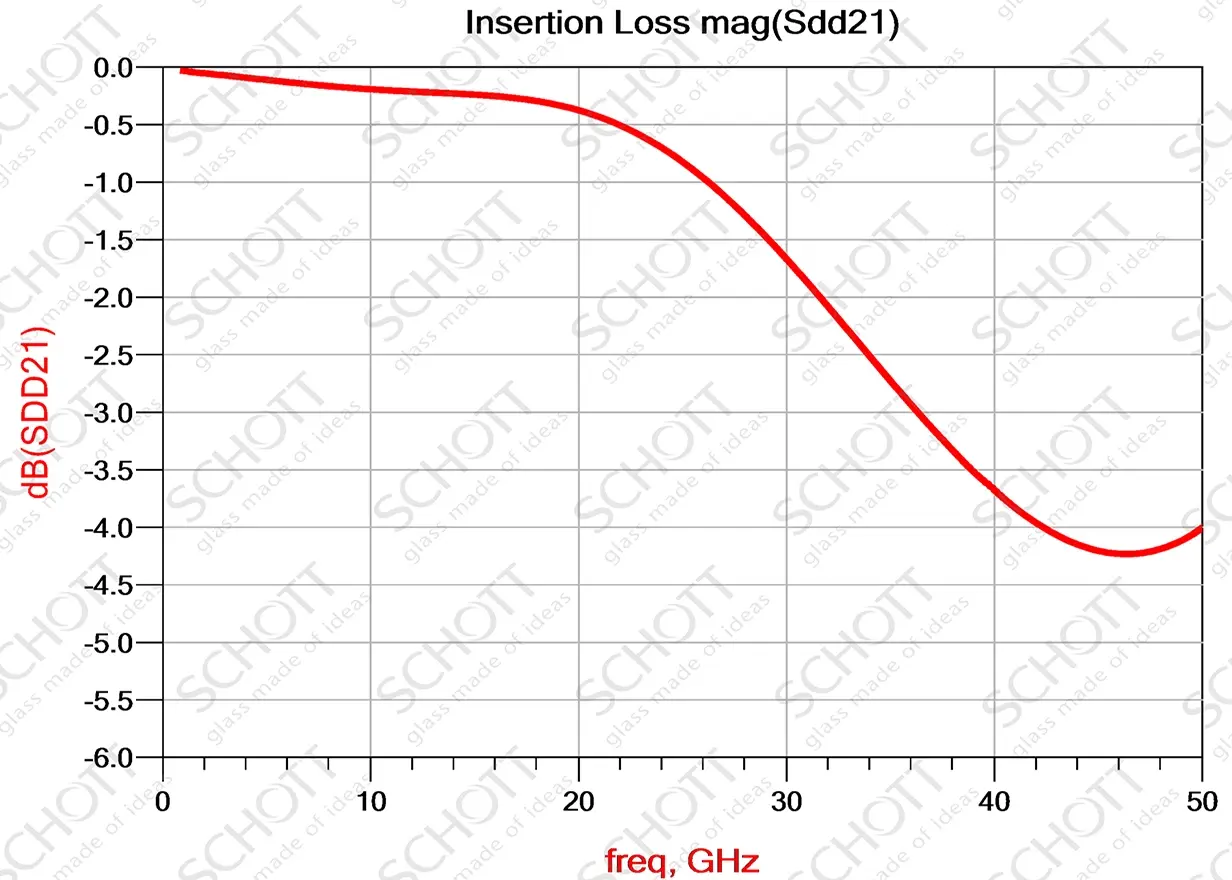

S21 (dB) – 삽입 손실- 50G TO 46

S21 (dB) – 삽입 손실- 50G TO 46
