EML TEC TO 패키지(페데스탈)
박스 패키지에 대한 경제적인 대안인 EML 애플리케이션용 냉각 헤더입니다.
소개
SCHOTT TEC TO 패키지는 열전 냉각기(TEC)가 필요한 레이저 다이오드에 적합한 새로 개발된 트랜지스터 아웃라인(TO)입니다. 열전 냉각기는 제어된 열 방출을 허용하며, 이를 통해 조절되고 안정적인 레이저 파장과 더 높은 전력 신호 전송이 가능합니다.TEC TO(페데스탈)는 10Gb 이더넷, CPRI, XGPON 및 기타 조정 가능한 레이저 애플리케이션에서 단일 채널 DWDM의 EML 칩에 적합합니다.
제품군
| 모듈 | 속도 | OSA 유형 | 섬유 | TO 캔 설명 | 기능 |
|---|---|---|---|---|---|
| XFP | 25Gbps 50Gbps |
Tx | SMF | TO-56, 1 x 50-ohm, 6+1 | TEC, 2 TEC 핀, 별도의 서미스터, MPD, LD 바이어스, 50-ohm 시그널 핀, 1gnd 핀을 위한 넓은 공간입니다 |
제품 이미지

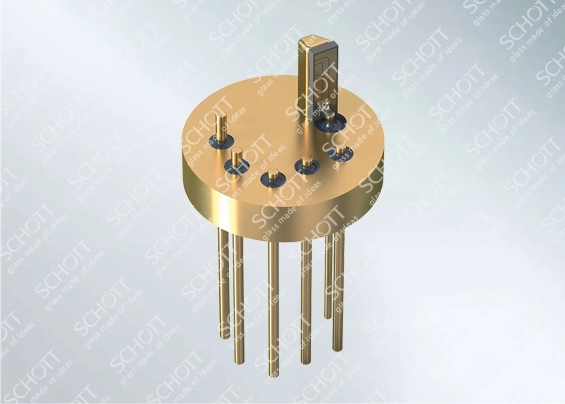

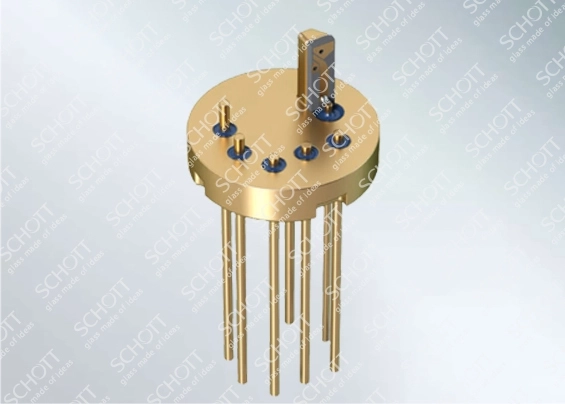

25G EML 냉각 헤더

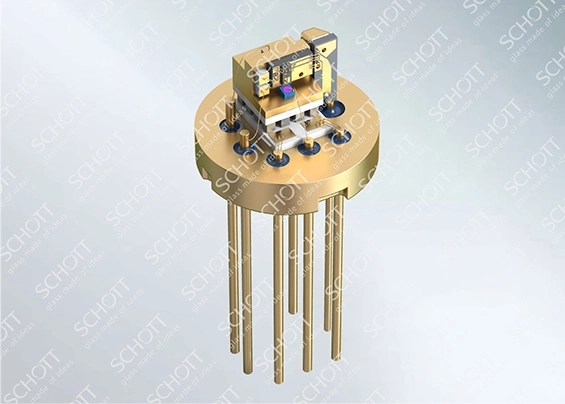

구성품 포함된 25G EML 냉각 헤더
50G 냉각 EML 헤더

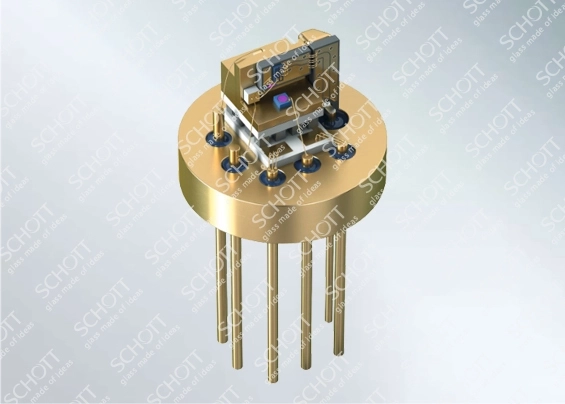

구성품 포함된 50G 냉각 EML 헤더
제품 성능
25G EML 냉각 헤더

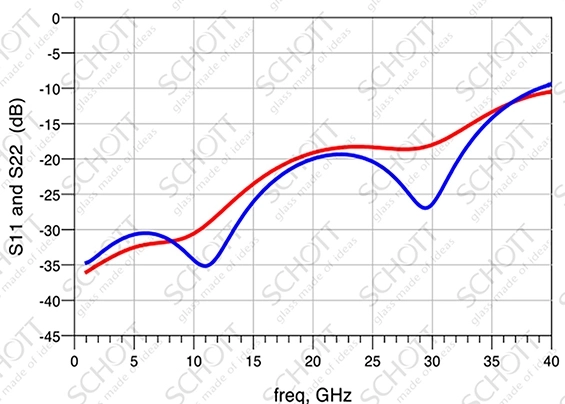

S11(dB) - 반사/반환 손실
S11: 최대 25Gbps의 속도에서 -15dB @30GHz보다 우수합니다.

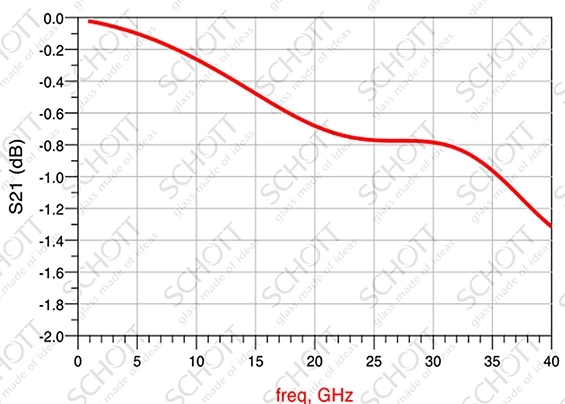

S21(dB) - 삽입 손실
S21: 30GHz보다 3dB 대역폭이 더 우수합니다.

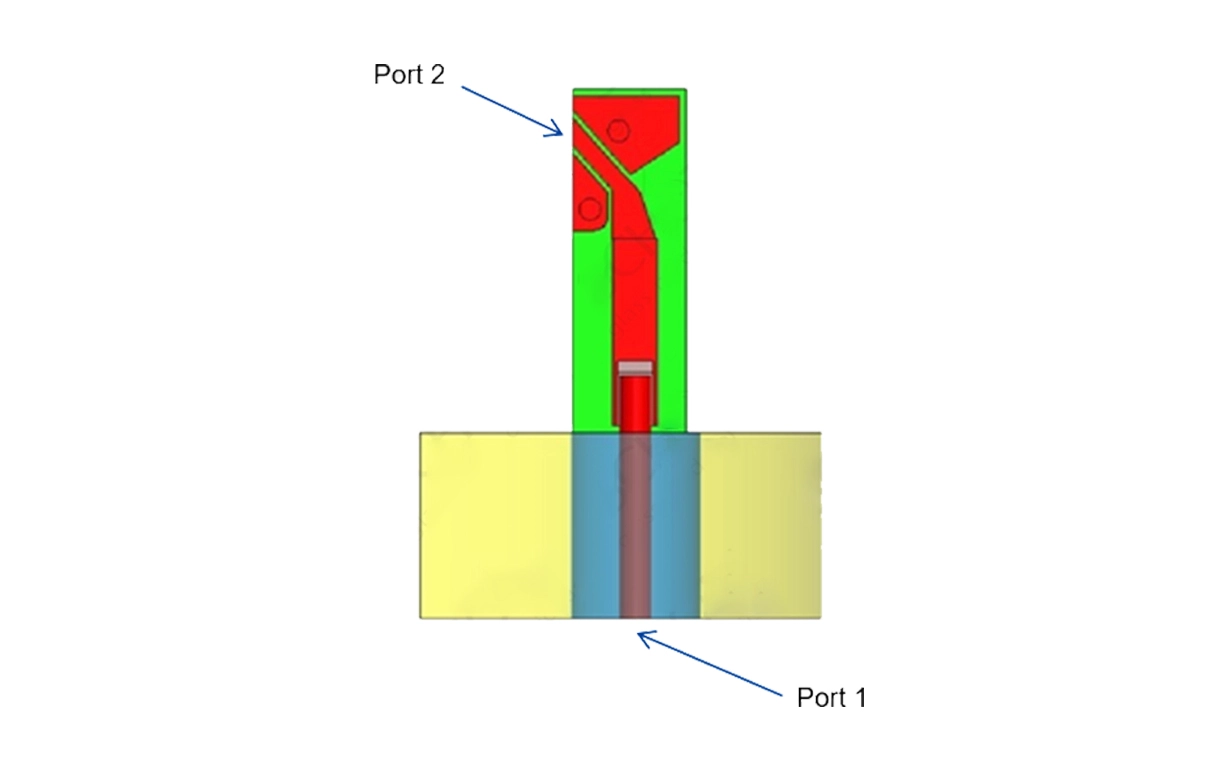

페데스탈 TEC TO- 시뮬레이션 결과-포트1 포트2
50G EML 냉각 헤더

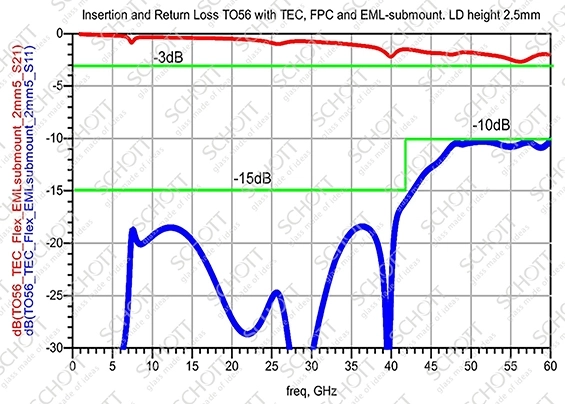

삽입 및 반사 손실
2.5mm S11의 LD 높이에 기반한 시뮬레이션: 15dB @40GHz S21 이상 60GHz보다 3dB 대역폭이 더 우수합니다

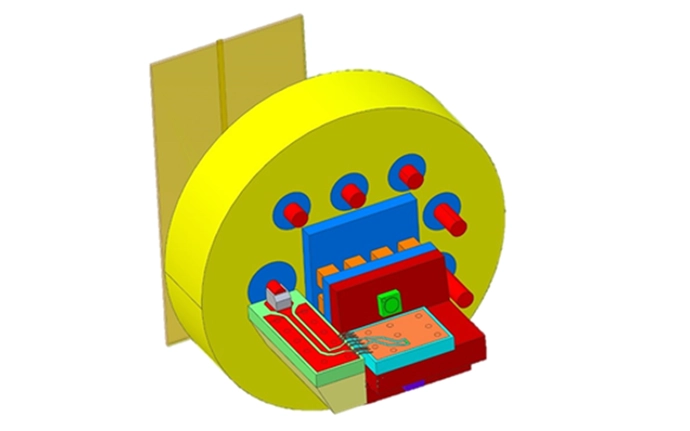

TEC, FPC 및 EML 서브마운트가 있는 헤더

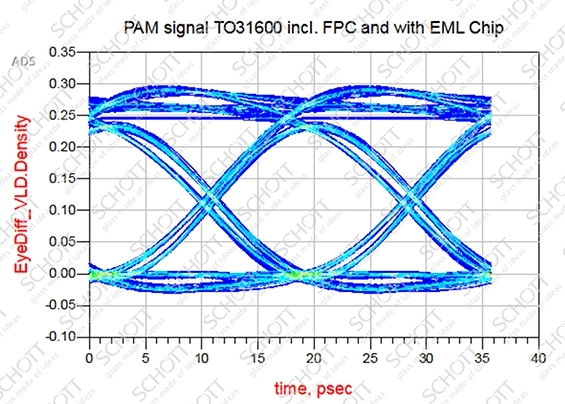

50G EML 칩이 있는 56GBaud PAM4 아이 다이어그램

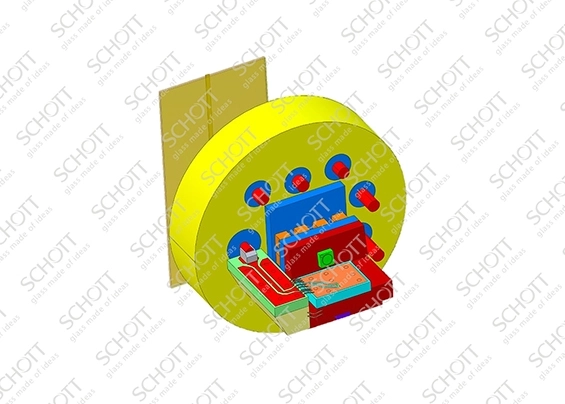

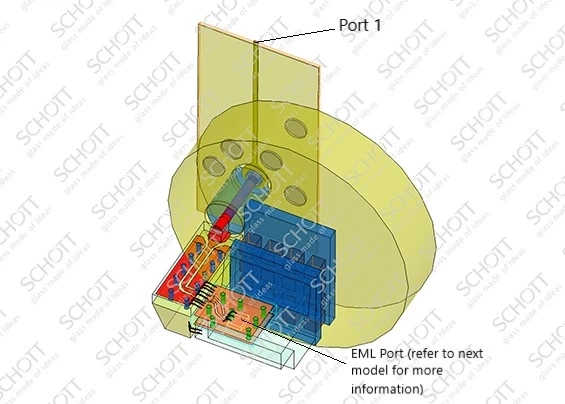

50G 페데스탈 TEC TO, 포트1의 시뮬레이션 그래픽

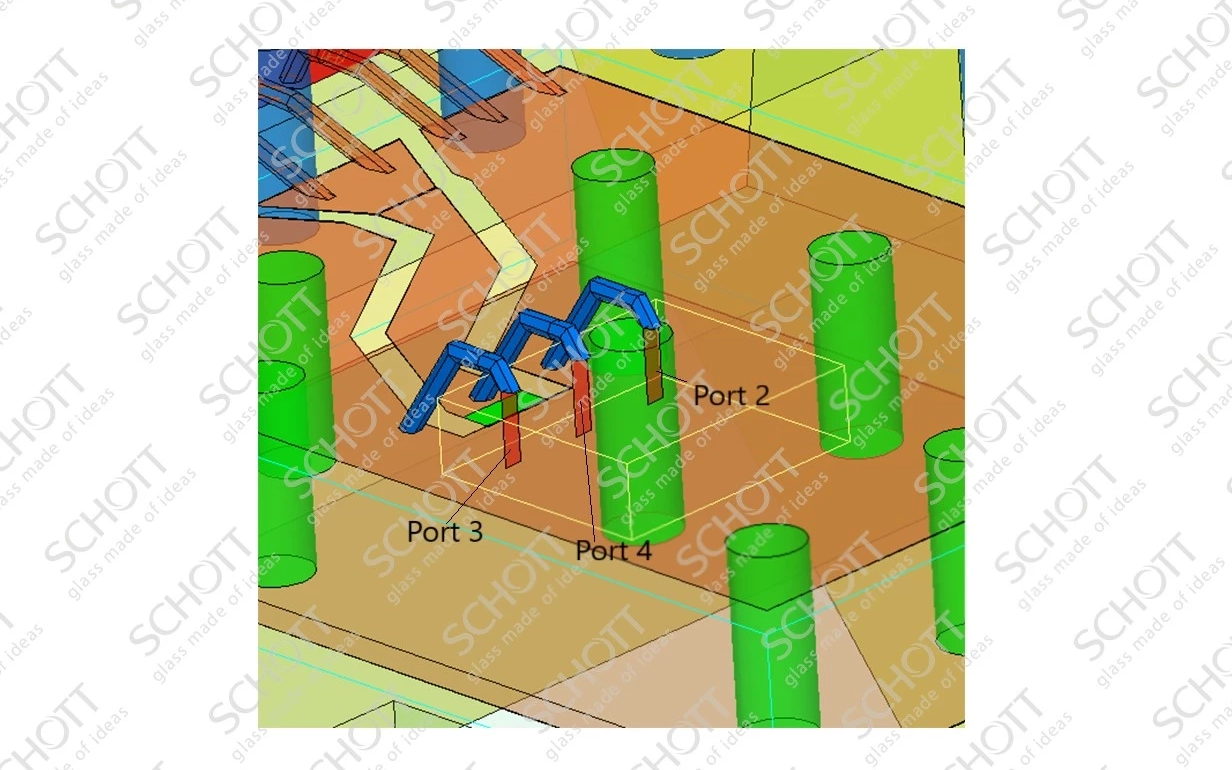

50G 페데스탈 TEC TO, 포트2, 3, 4의 시뮬레이션 그래픽
