EML TEC TO 패키지(확장 피드스루)

박스 패키지에 대한 경제적인 대안인 EML 애플리케이션용 냉각 헤더입니다.

등록 필요

이 콘텐츠를 보려면 등록해야 합니다.

* 필수 필드

SCHOTT는 문의에 대한 대응 목적으로만 귀하의 데이터를 사용합니다. 개인 데이터 처리에 대한 자세한 정보.

소개

SCHOTT TEC TO 패키지는 열전 냉각기(TEC)가 필요한 레이저 다이오드에 적합한 새로 개발된 트랜지스터 아웃라인(TO)입니다. 열전 냉각기는 제어된 열 방출을 허용하며, 이를 통해 조절되고 안정적인 레이저 파장과 더 높은 전력 신호 전송이 가능합니다.

TEC TO(확장 피드스루)는 10Gb 이더넷, CPRI, XGPON 및 기타 조정 가능한 레이저 애플리케이션에 사용하기 적합합니다.

제품 특징

  • 25 또는 50ohm 확장 피드스루에 적합합니다.
  • TEC, 세라믹 서브마운트 및 45도 거울이 레이저 광을 반사하도록 설계되었습니다.

제품 이미지

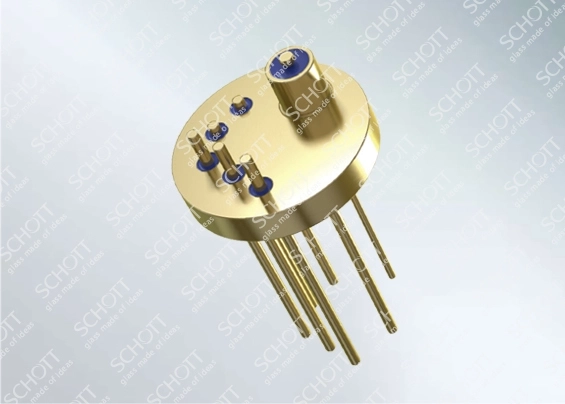

TEC TO 패키지

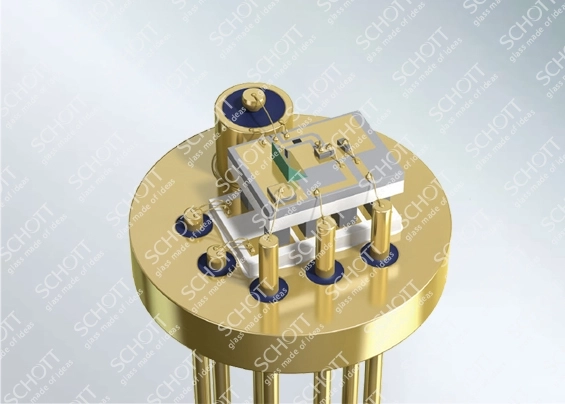

구성품 포함된 TEC TO

제품 성능

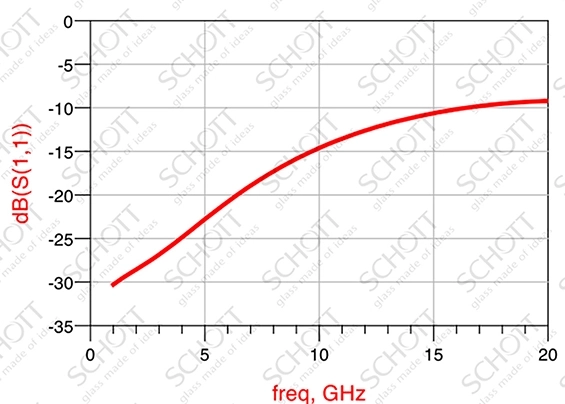

S11(dB) - 반사/반환 손실

S11(dB) - 반사/반환 손실

S11: 최대 10Gbps의 속도에서 -15dB @10GHz보다 우수합니다.

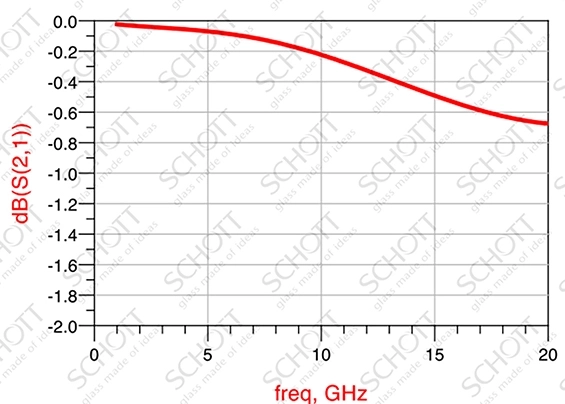

S21(dB) - 삽입 손실

S21(dB) - 삽입 손실

S21: 15GHz보다 3dB 대역폭이 더 우수합니다.

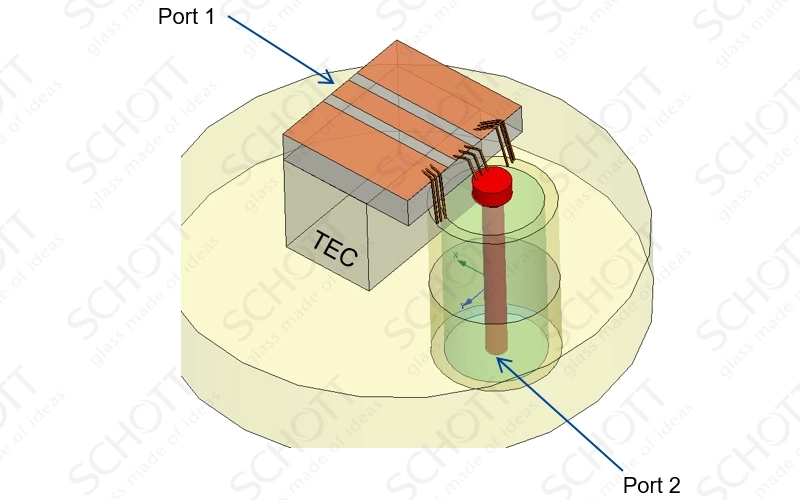

SCHOTT EML TEC TO 그래픽

SCHOTT EML TEC TO 그래픽
