DML TEC TO 패키지

박스 패키지에 대한 고성능, 소형화 및 경제적인 대안입니다.

등록 필요

이 콘텐츠를 보려면 등록해야 합니다.

* 필수 필드

SCHOTT는 문의에 대한 대응 목적으로만 귀하의 데이터를 사용합니다. 개인 데이터 처리에 대한 자세한 정보.

소개

SCHOTT TEC TO 패키지는 열전 냉각기(TEC)가 필요한 레이저 다이오드에 적합한 새로 개발된 트랜지스터 아웃라인(TO)입니다. 열전 냉각기는 제어된 열 방출을 허용하며, 이를 통해 조절되고 안정적인 레이저 파장과 더 높은 전력 신호 전송이 가능합니다.

25G CPRI, XGPON OLT Tx 및 기타 조정 가능한 레이저 애플리케이션에서 단일 채널 DWDM을 위한 DML TEC TO입니다.

제품 특징

  • 25G DFB 레이저용(TEC에서 사용)으로 설계되었습니다.
  • 25GBit/s가 가능한 25ohm 임피던스 G-S-G-S-G 트레이스의 서브마운트를 포함합니다.
  • 합리적인 가격에 대량 생산이 가능한 아시메트리 디자인입니다.
  • XGPON의 잠재적인 애플리케이션입니다.

제품 이미지

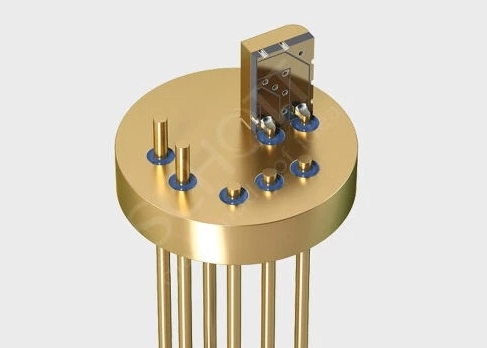

DML TEC TO

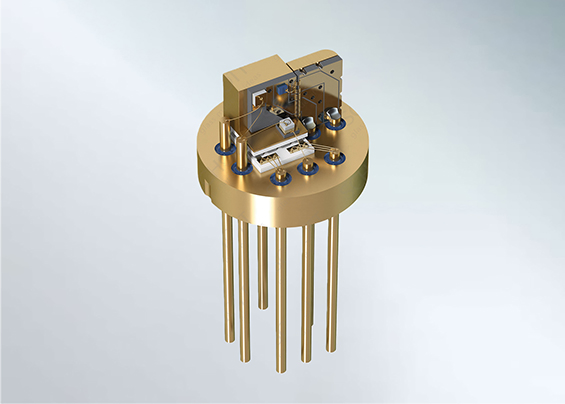

구성품 포함된 DML TEC TO

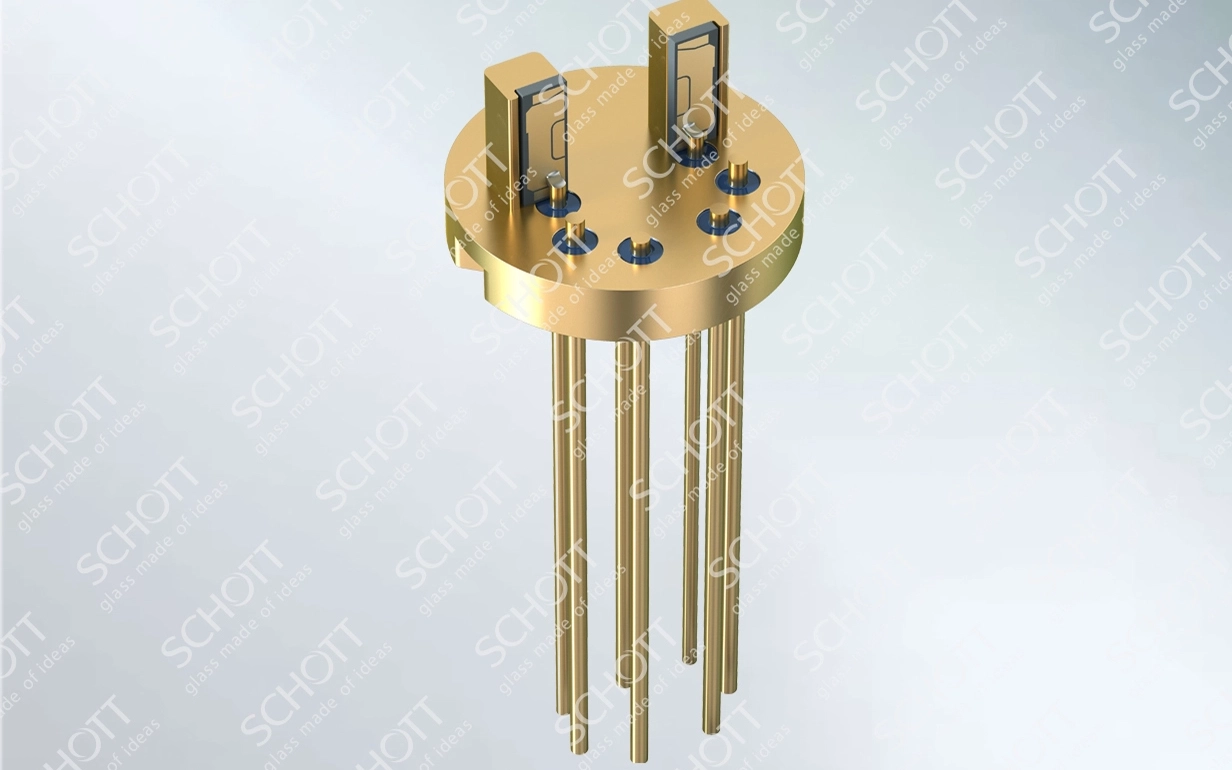

DML TEC TO - 트윈 타워

제품 성능

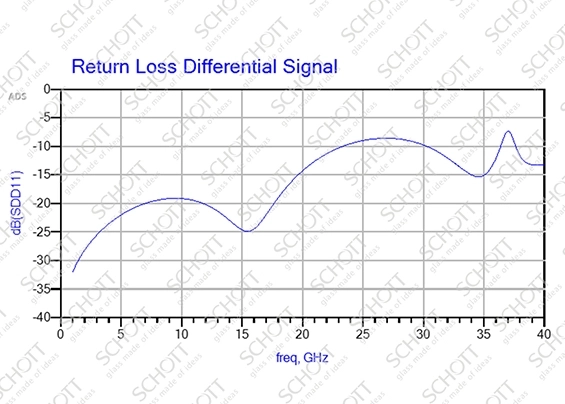

S11(dB) - 반사/반환 손실

S11(dB) - 반사/반환 손실

S11: 최대 25Gbps의 속도에서 15dB @25GHz보다 우수합니다.

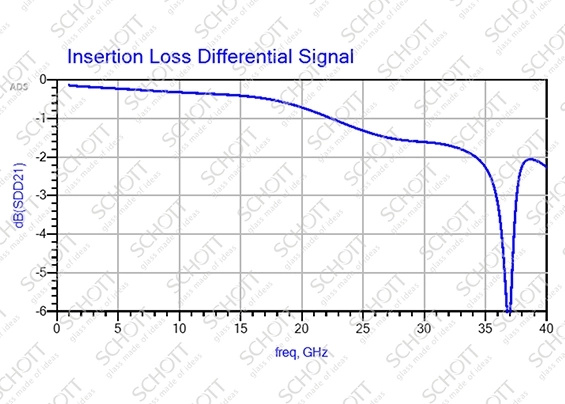

S21(dB) - 삽입 손실

S21(dB) - 삽입 손실

S21: 30GHz보다 3dB 대역폭이 더 우수합니다.

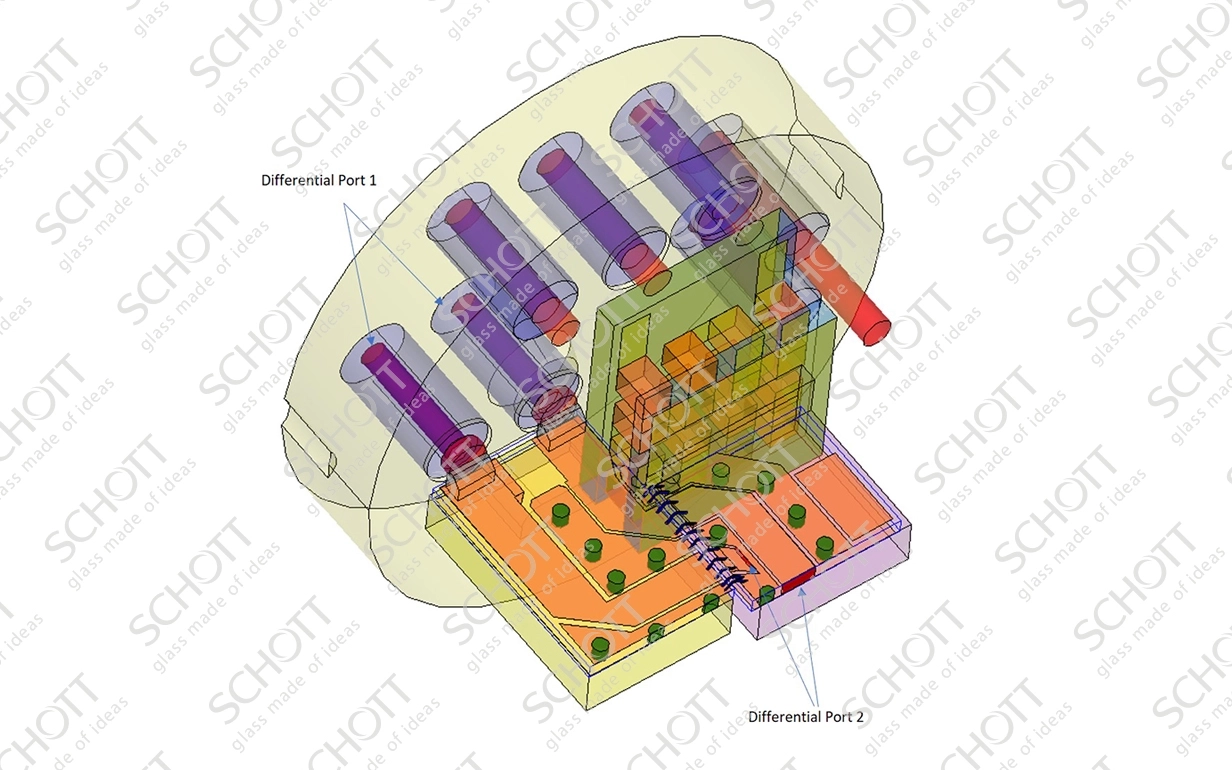

DML TEC TO 시뮬레이션 그래픽

DML TEC TO 시뮬레이션 그래픽

트윈 타워 DML TEC TO

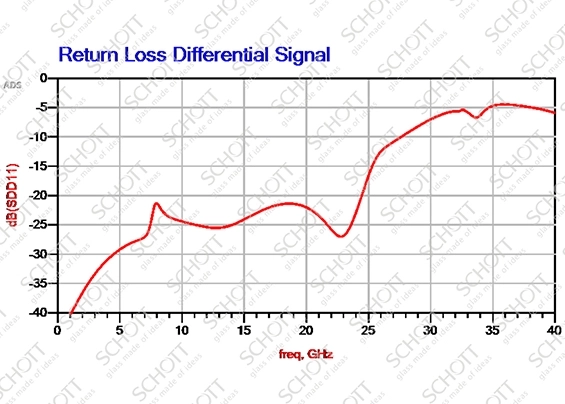

S11(dB) - 반사/반환 손실

S11(dB) - 반사/반환 손실

S11: 최대 25Gbps의 속도에서 -15dB @20GHz보다 우수합니다.

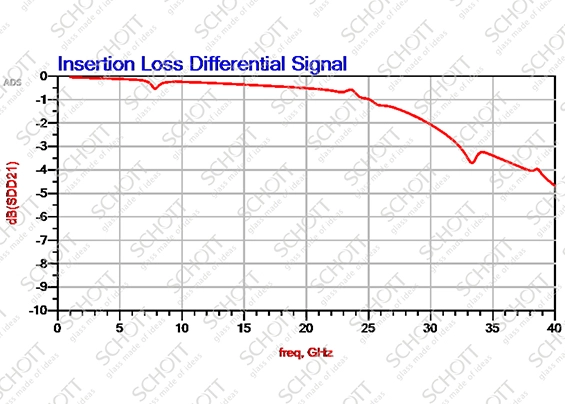

S21(dB) - 삽입 손실

S21(dB) - 삽입 손실

S21: 35GHz보다 3dB 대역폭이 더 우수합니다.

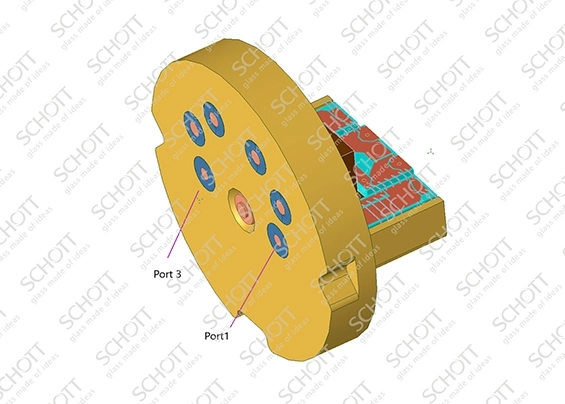

트윈 타워 시뮬레이션 그래픽 포트1 포트3

트윈 타워 시뮬레이션 그래픽 포트1 포트3

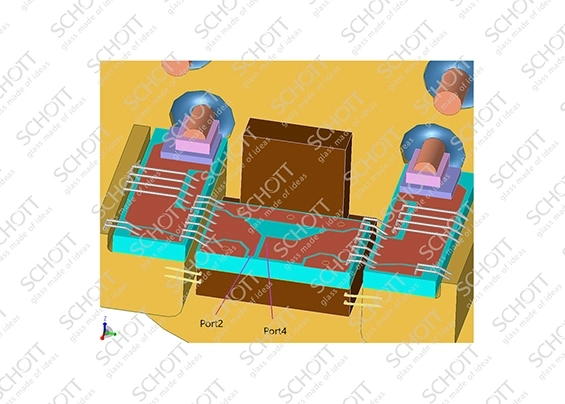

트윈 타워 시뮬레이션 그래픽 포트2 포트4

트윈 타워 시뮬레이션 그래픽 포트2 포트4
