트랜지스터 아웃라인 패키지용 냉각 구리 헤더
약
고출력 레이저를 사용할 때마다 생성된 열을 제거하는 것이 문제가 될 수 있습니다. 매우 높은 열전도성을 가진 구리가 이러한 문제를 해결하는 데 도움이 됩니다. Cool Copper 헤더는 Pico 프로젝터, LiDAR, 자동차 헤드라이트 등에 사용하기에 적합합니다.
제품 특징

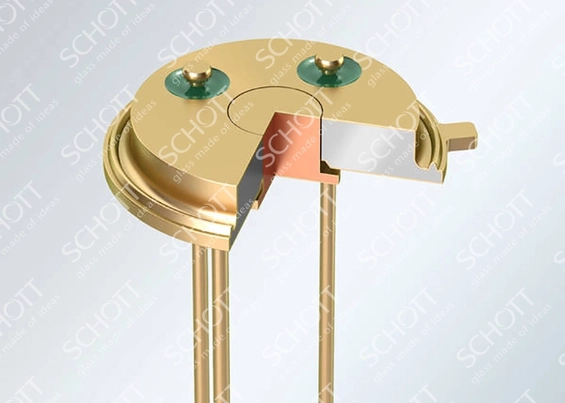

- 열전도성 구리 방열판 또는 슬러그가 TO 베이스에 브레이징됩니다.
- 구리 모양은 사용자 정의 할 수 있습니다.
- ± 0.03mm(< < 2.0°) 이상의 높은 횡방향 위치 정확도.
- 밀폐성을 보장하여 효율적인 열 방출이 가능합니다.

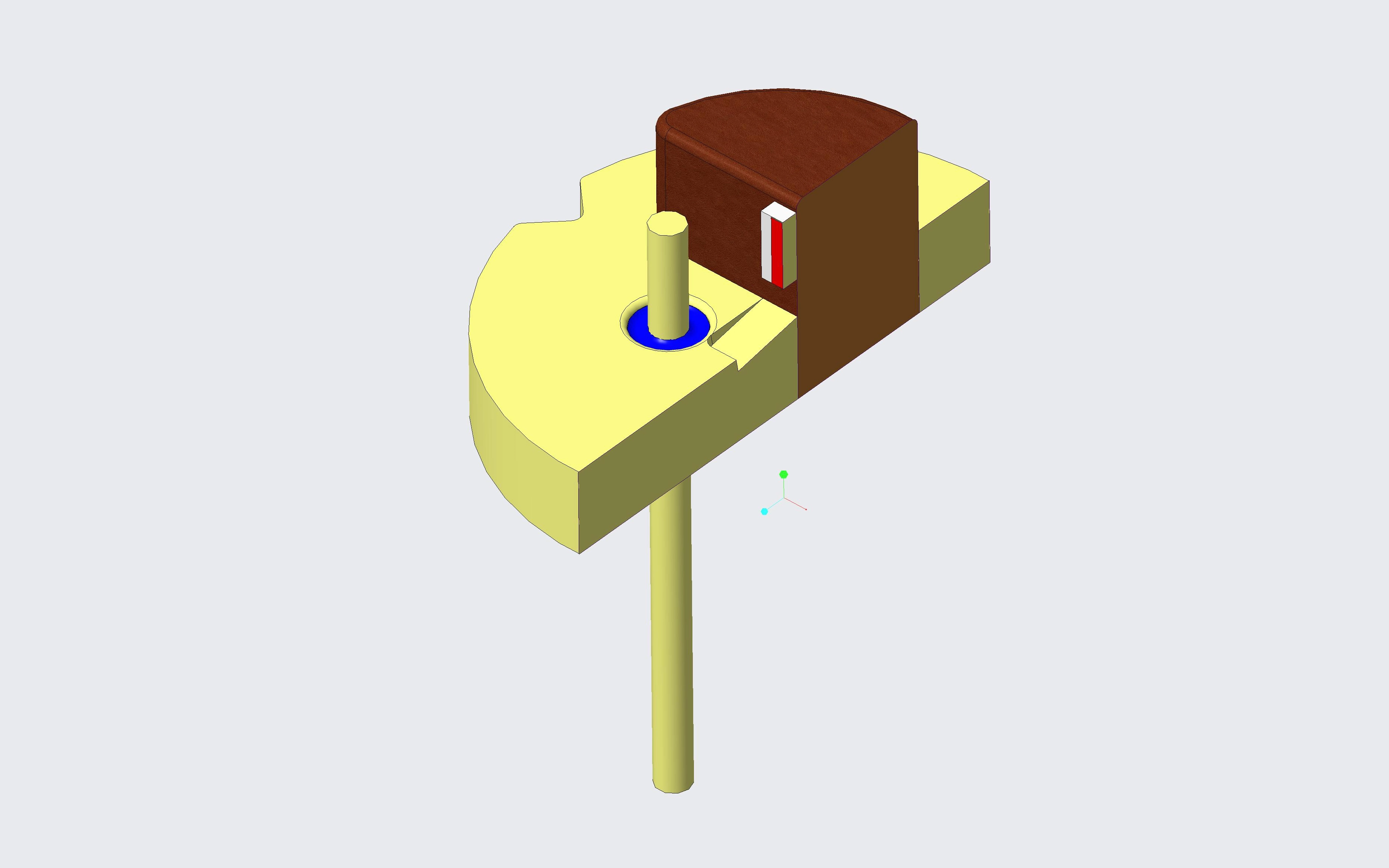

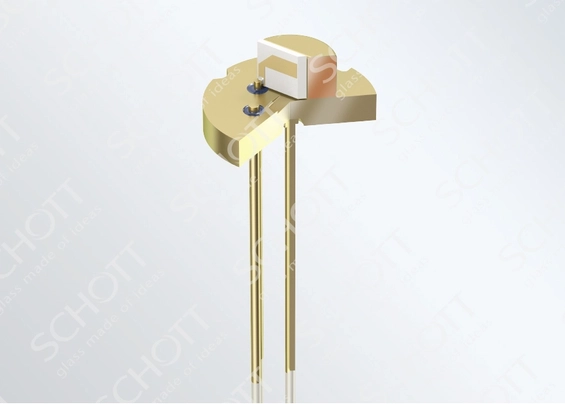

구리 방열판 헤더

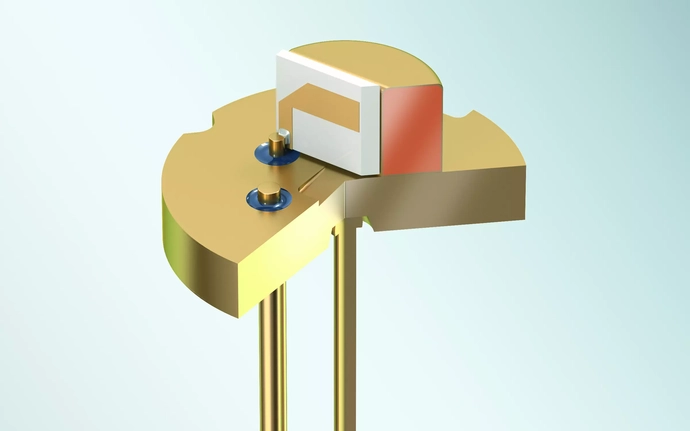

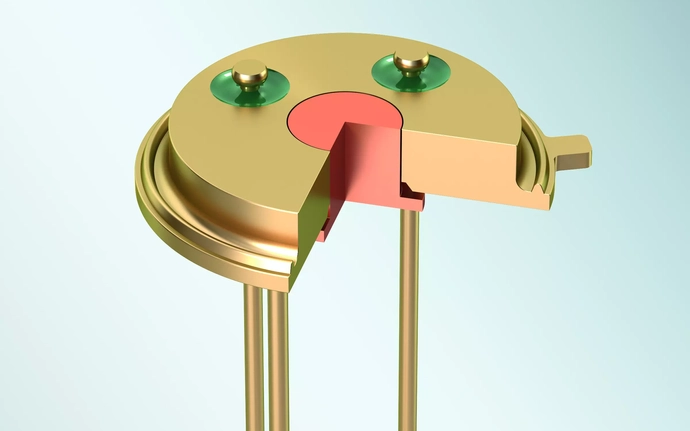

구리 슬러그 헤더
TO 9 헤더
TO 9 제품 특징
-

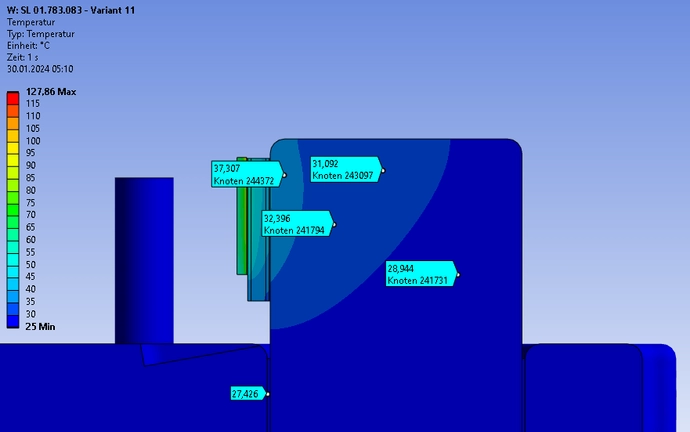

TO 9 구성의 경우, 열 시뮬레이션 결과 레이저, 서브마운트 및 헤더를 포함한 평균 온도 8.14K/W의 열 저항(Rth)을 보여줍니다.
-
표면 평탄도 제어에 대한 높은 정확도.
-
고출력 청색/적색/녹색/자색 레이저 패키징에 사용 가능.
-
디스플레이 프로젝터, 자동차, 레이저 마킹 등 고출력 레이저가 필요한 애플리케이션에 적합.
-
맞춤형 버전도 가능합니다. 고객의 애플리케이션 및 설계에 기반하여 다중 레이저 고출력 패키지를 위한 맞춤형 박스 설계가 가능합니다.
구리 방열판은 칩 온도를 21°C 낮출 수 있습니다.
주변 온도 TA 25.0˚C에서,

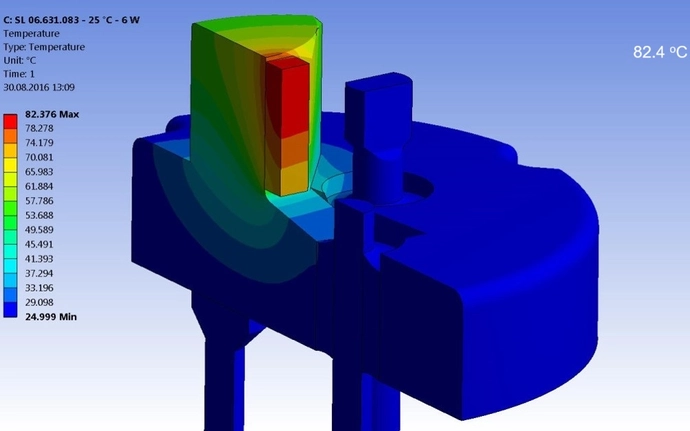

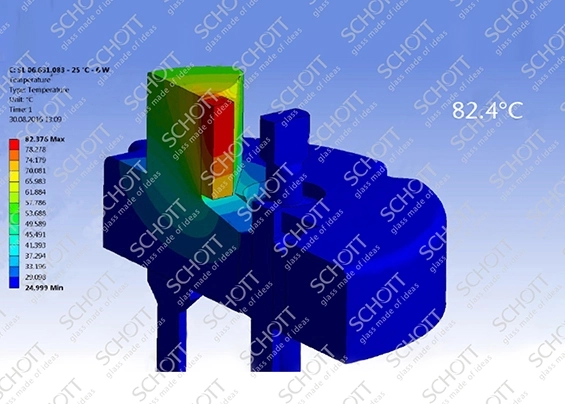

전체 CRS1010 헤더 설계의 최대 온도는 82.4˚C

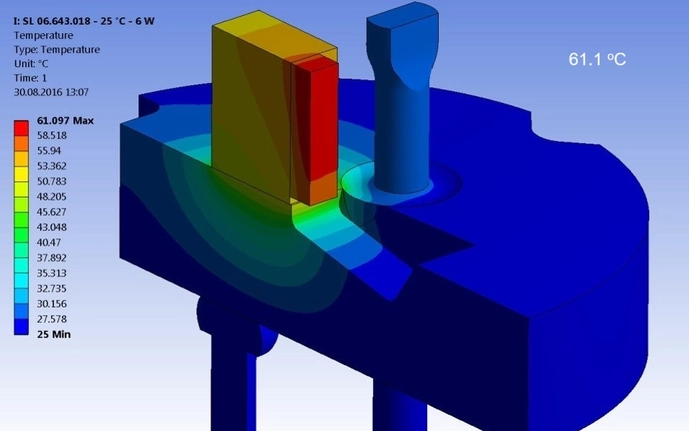

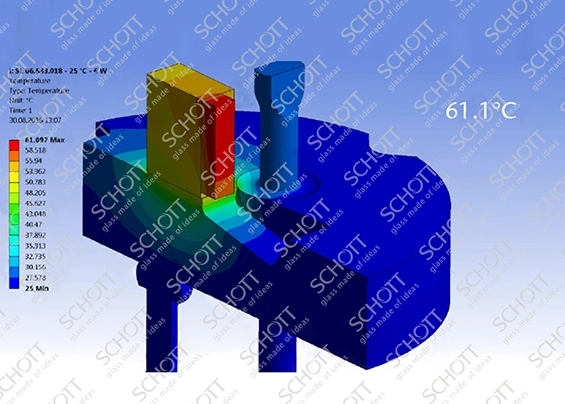

CRS1010 + 구리 방열판 설계의 최대 온도는 61.1˚C
주변 온도 TA 70.0˚C에서,

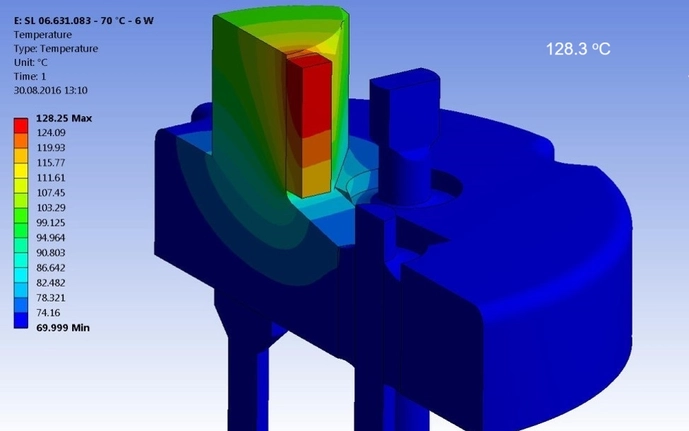

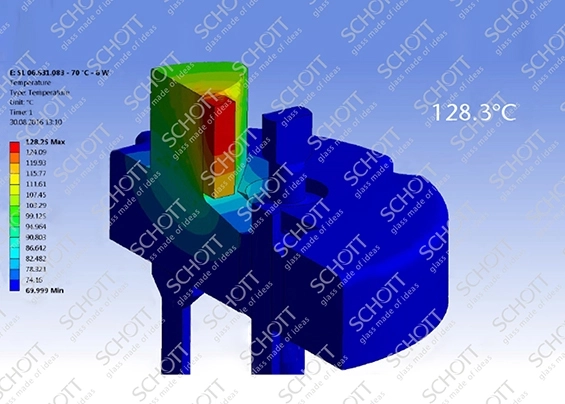

전체 CRS1010 헤더 설계의 최대 온도는 128.3˚C

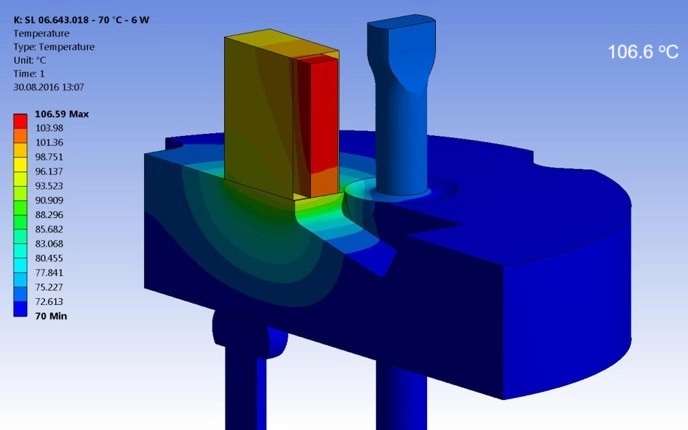

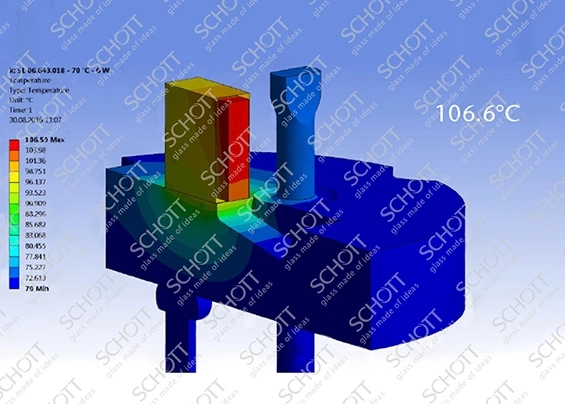

CRS1010 + 구리 방열판 설계의 최대 온도는 1
완전히 CRS1010 헤더
실험 환경 : TA(주변 온도) = 25.0°C, PH(전력 열)= 6.0 W:
구리 방열판
실험 환경 : TA(주변 온도) = 25.0°C, PH(전력 열)= 6.0 W:
완전히 CRS1010 헤더
실험 환경 : TA(주변 온도) = 70.0°C, PH(전력 열)= 6.0 W:
구리 방열판
실험 환경 : TA(주변 온도) = 70.0°C, PH(전력 열)= 6.0 W:
구리 방열판은 칩 온도를 22°C 낮출 수 있습니다.
주변 온도 TA 25.0˚C에서

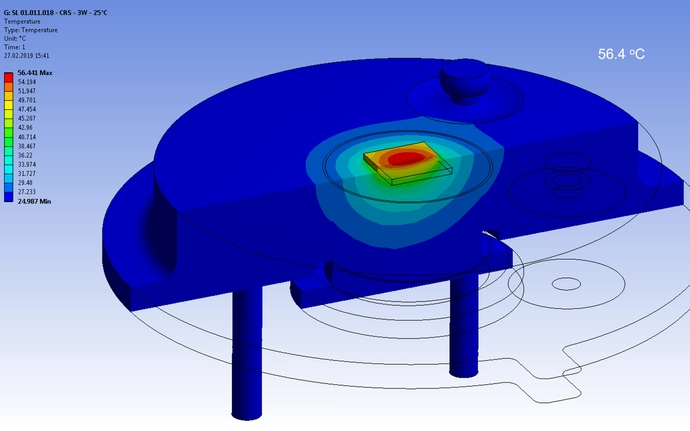

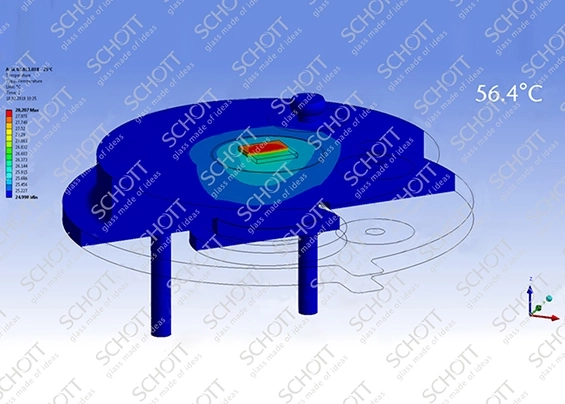

전체 CRS1010 헤더 설계의 최대 온도는 56.4˚C입니다.

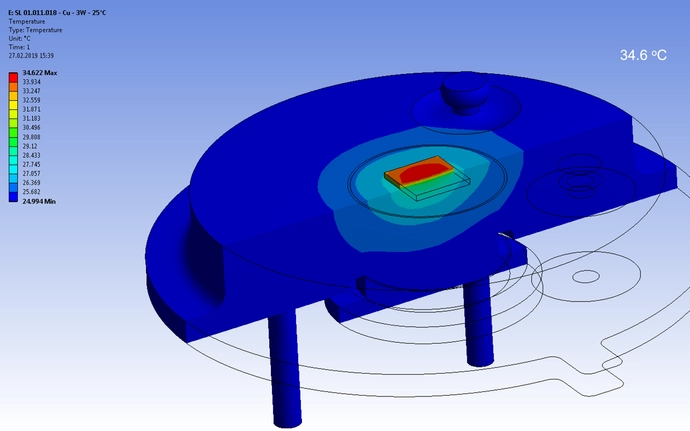

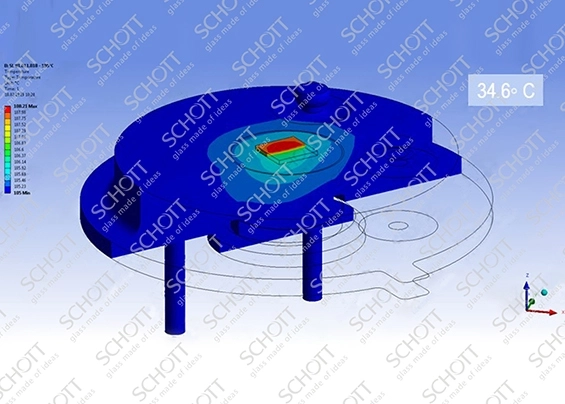

CRS1010 + 구리 방열판 설계의 최대 온도는 34.6˚C입니다.
주변 온도 TA 105.0˚C에서

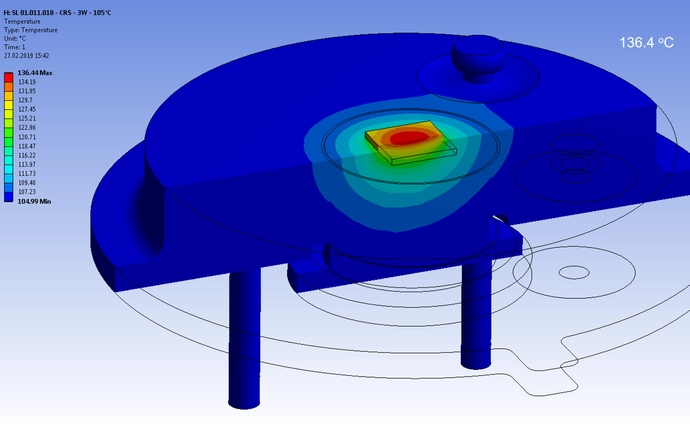

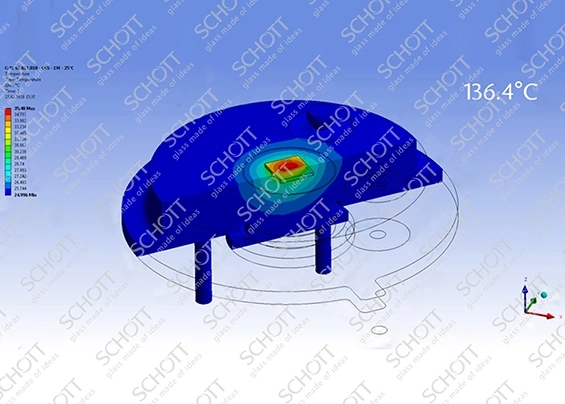

전체 CRS1010 헤더 설계의 최대 온도는 136.4˚C입니다.

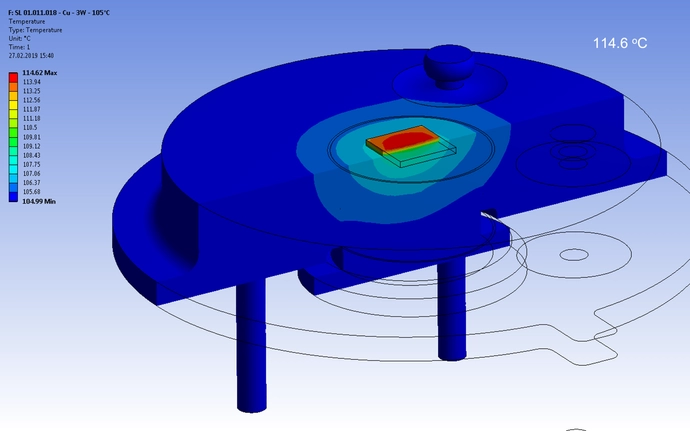

CRS1010 + Cu 방열판 설계의 최대 온도는 114.6˚C입니다.
완전히 CRS1010 헤더
실험 환경 : TA(주변 온도) = 25.0°C, PH(전력 열)= 3.0 W:
구리 방열판
실험 환경 : TA(주변 온도) = 25.0°C, PH(전력 열)= 3.0 W:
완전히 CRS1010 헤더

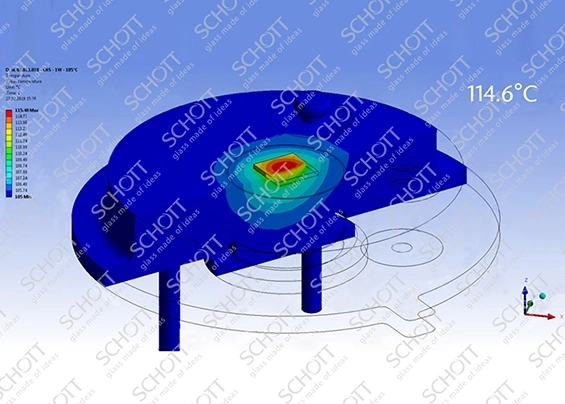

실험 환경 : TA(주변 온도) = 105.0°C, PH(전력 열)= 3.0 W:
구리 방열판
실험 환경 : TA(주변 온도) = 105.0°C, PH(전력 열)= 3.0 W:
